Portes de garage sectionnelles
En bref
La dimension maçonnerie pour porte de garage se relève sur la baie finie, jamais sur le tablier. Quatre cotes décident de tout : la largeur du tableau, sa hauteur, la retombée de linteau et les écoinçons. Nos vingt-huit cotes catalogue couvrent de 2 000 × 2 000 à 5 000 × 2 500 mm. Au-delà de 3 000 mm de large, une retombée de 160 mm devient obligatoire chez nous, sans aucune exception.
La confusion numéro un tient en une phrase. Le chiffre à relever est celui du trou dans le mur, pas celui du tablier que vous allez commander.
Quand une fiche annonce 2 400 × 2 000 mm, elle décrit l'ouverture maçonnée que la porte vient couvrir. Elle ne décrit ni la largeur du tablier, ni la hauteur de passage une fois la porte ouverte. Le tablier déborde volontairement sur la maçonnerie, et les rails viennent se fixer derrière le mur, à l'intérieur du garage.
C'est exactement l'inverse d'une porte d'entrée, où l'on commande un bloc-porte aux cotes du bloc. Ce renversement explique la quasi-totalité des retours que nous recevons. Quelqu'un mesure sa vieille porte basculante, commande la même cote, et découvre une porte trop petite de plusieurs centimètres, parce que l'ancienne porte était plus étroite que sa baie.
Une bonne dimension maçonnerie pour porte de garage se relève donc sur un chantier vide, ou en mesurant l'ouverture par-dessus la porte existante, jamais la porte elle-même. Si l'enduit n'est pas encore fait, notez-le et retirez son épaisseur : la cote qui compte est celle du tableau fini.
Nos vingt-huit cotes catalogue sont toutes exprimées de cette façon, largeur puis hauteur de baie, de 2 000 × 2 000 mm à 5 000 × 2 500 mm, pour des prix de 1 553,61 € à 3 608,58 €. Fabrication à Noyarey, en Isère, et livraison avec suivi de livraison par téléphone sur toutes ces cotes.
Un mur n'est jamais droit et un sol n'est jamais plat. C'est pourquoi les deux premières cotes se relèvent trois fois, et pourquoi seule la valeur la plus contraignante entre dans la commande.
La largeur du tableau se mesure en haut, à mi-hauteur et en bas de l'ouverture, d'un piédroit à l'autre. Sur une maçonnerie enduite, un écart de cinq à quinze millimètres entre les trois relevés est banal. Retenez la plus petite des trois : c'est elle qui laisse ou non passer le tablier.
La hauteur du tableau se mesure à gauche, au centre et à droite, du sol fini au-dessous du linteau. Le mot important est fini. Une chape non coulée, un carrelage à venir ou une pente de garage font varier cette cote de plusieurs centimètres, et personne ne pense à les annoncer au moment de commander.
Deux précautions valent d'être écrites. Tendez le ruban jusqu'au bout : un mètre qui fléchit sur trois mètres de portée donne toujours une valeur trop faible. Et appuyez le crochet contre un point dur, car le jeu d'about d'un mètre bon marché atteint facilement deux millimètres.
Une fois ces deux cotes tenues, comparez-les à la grille. Si votre baie tombe entre deux cotes catalogue, c'est la cote immédiatement inférieure qu'il faut viser, et l'écart se rattrape à la pose. L'inverse ne se rattrape pas.
Une porte sectionnelle est un plan rigide qui coulisse entre deux rails verticaux parfaitement parallèles. Elle ne se déforme pas pour épouser un mur qui se resserre.
Si vous commandez sur la moyenne de vos trois relevés, le tablier va frotter au point le plus étroit à chaque cycle. Le symptôme apparaît quelques mois plus tard, sous forme de traces d'usure sur les joints latéraux et de galets qui marquent. Retenir la valeur mini coûte quelques millimètres de passage et supprime le problème à la source.
C'est la troisième cote, et de loin la plus discriminante. Elle ne réduit pas votre choix, elle le supprime purement et simplement quand elle manque.

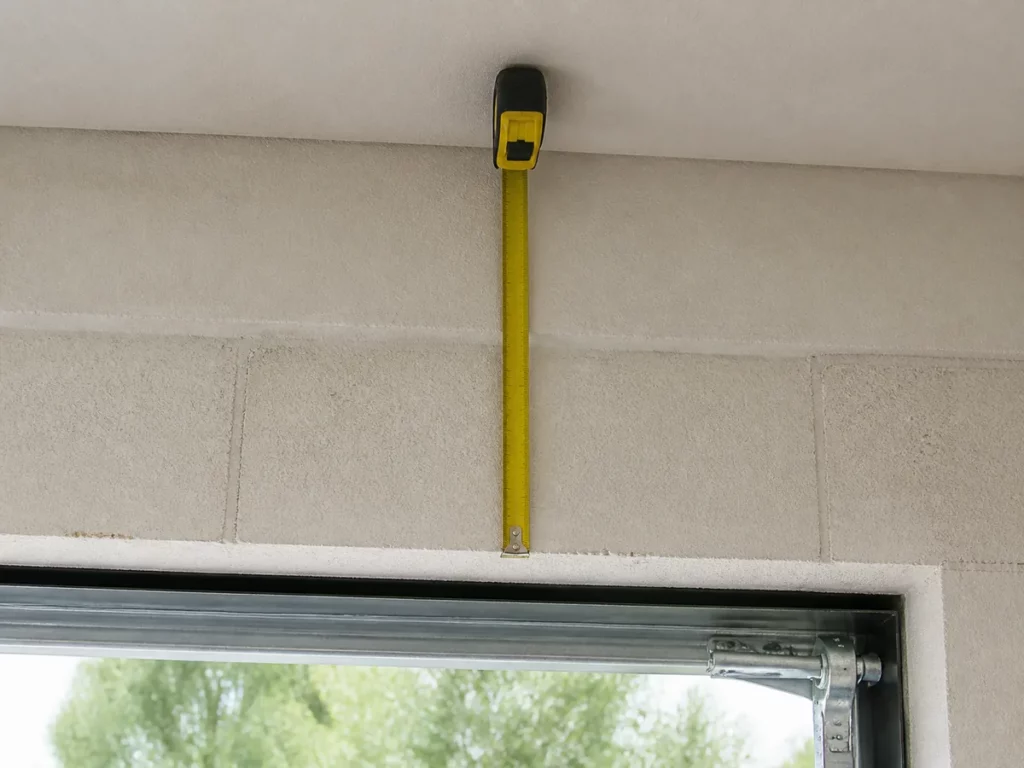

La retombée de linteau est la hauteur de mur pleine comprise entre le haut de l'ouverture et le plafond, ou entre le haut de l'ouverture et le premier obstacle rencontré. C'est dans cet espace que loge l'axe des ressorts et la courbe des rails. Sans elle, la porte n'a nulle part où commencer sa remontée.
Deux montages existent chez nous, et ils ne demandent pas la même place. Les ressorts latéraux se logent le long des rails verticaux et se contentent de 100 mm. Les ressorts au linteau occupent un axe horizontal au-dessus de l'ouverture et réclament 160 mm.
Mesurez cette cote au point le plus bas, pas au point le plus favorable. Une gaine électrique, un tuyau de chauffage, un rail de porte existante ou une poutre qui traverse le garage comptent comme plafond. Un relevé fait au plafond nu peut annoncer 180 mm et retomber à 120 mm une fois la canalisation prise en compte.
Le détail du calcul et les solutions quand la place manque sont traités à part, dans notre article consacré à la retombée de linteau d'une porte de garage. Nous ne le refaisons pas ici.
L'attribut retombée est renseigné sur 74 de nos 89 fiches garage. Relevé le 10 août 2026, le classement ne souffre aucune exception : la largeur commandée décide seule du montage possible.
Quarante-huit fiches acceptent les deux montages, vingt-six imposent les ressorts au linteau. Ces vingt-six-là ne sont pas réparties au hasard : elles correspondent exactement aux trois plus grandes largeurs du catalogue.
Trois mètres est la dernière largeur qui tolère 100 mm. Au-delà, le tablier pèse trop lourd pour un équilibrage par ressorts latéraux, et l'axe passe au linteau. Si votre retombée est comprise entre 100 et 160 mm, votre baie ne peut donc pas dépasser 3 000 mm de large au catalogue.
| Largeur de baie | Fiches au catalogue | Retombée acceptée | Montage des ressorts |
|---|---|---|---|
| 2 000 mm | 9 | 100 mm ou 160 mm | Latéraux ou au linteau |
| 2 400 mm | 13 | 100 mm ou 160 mm | Latéraux ou au linteau |
| 2 500 mm | 15 | 100 mm ou 160 mm | Latéraux ou au linteau |
| 3 000 mm | 11 | 100 mm ou 160 mm | Latéraux ou au linteau |
| 3 500 mm | 12 | 160 mm | Au linteau uniquement |
| 4 000 mm | 10 | 160 mm | Au linteau uniquement |
| 5 000 mm | 4 | 160 mm | Au linteau uniquement |

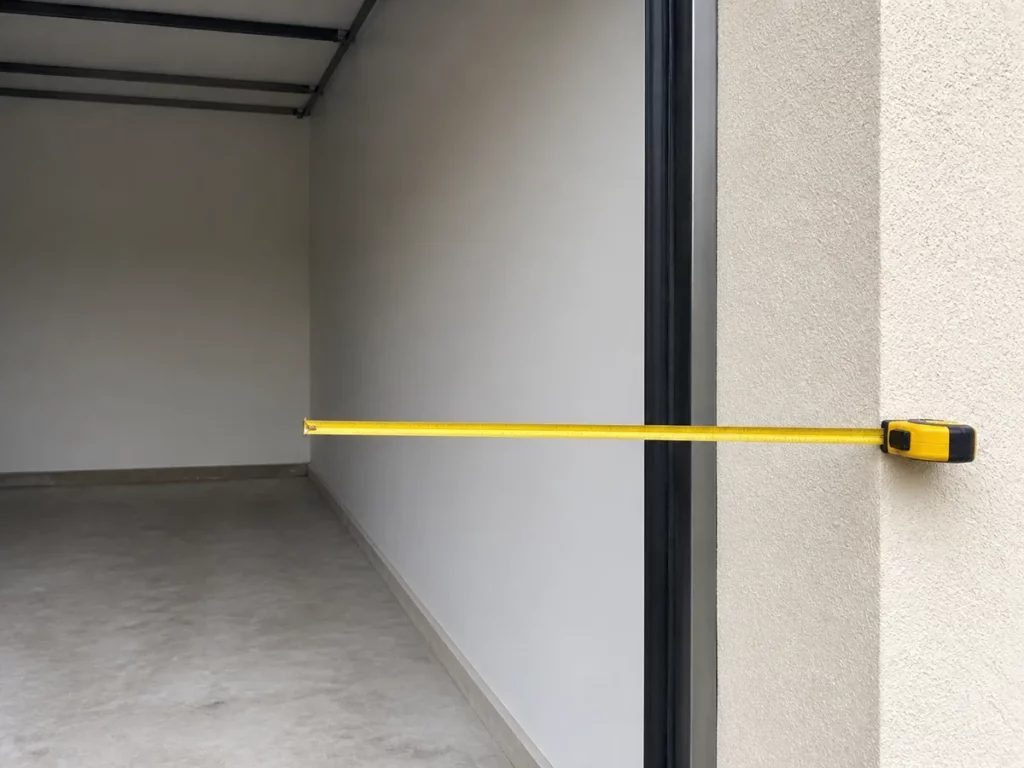

Les écoinçons sont les bandes de mur libres de chaque côté de l'ouverture, à l'intérieur du garage. Aucune de nos 89 fiches garage ne publie de valeur minimale, et nous n'allons pas en inventer une.
Leur rôle est simple. Les rails verticaux se vissent dessus, sur toute la hauteur de la baie, et l'un des deux reçoit en plus les ressorts quand le montage est latéral. Un écoinçon insuffisant d'un seul côté suffit à rendre la pose impossible, même si toutes les autres cotes sont bonnes.
Ce qu'il faut relever, des deux côtés séparément, car ils sont rarement identiques : la distance entre le bord de l'ouverture et le premier obstacle intérieur. Ce premier obstacle est souvent un mur de refend, un poteau, un tableau électrique, une descente d'eau ou un mur mitoyen dans un box.
Vérifiez ces deux cotes avec nous avant de commander, au 06 63 38 59 77, tous les jours de 8 h à 18 h. C'est un appel de trois minutes, et c'est la seule des quatre cotes qu'aucune fiche produit ne pourra confirmer à votre place.
Notez aussi le sens de vos obstacles sur un croquis. Un écoinçon droit généreux et un écoinçon gauche réduit orientent le montage des ressorts vers le côté qui a de la place, et c'est une information utile bien avant la pose.
Les quatre cotes précédentes disent si la porte entre dans le mur. Celle-ci dit si elle entre dans le garage, et notre catalogue ne la chiffre pas davantage que les écoinçons.
Une sectionnelle plafond ne disparaît pas dans le mur, elle se range à l'horizontale au-dessus de votre voiture. En position ouverte, le tablier occupe une bande au plafond dont la longueur est de l'ordre de la hauteur de la baie, à laquelle s'ajoutent les rails et le moteur. Un garage court, une mezzanine, un ballon d'eau chaude suspendu ou un portique de rangement viennent buter contre cette bande.

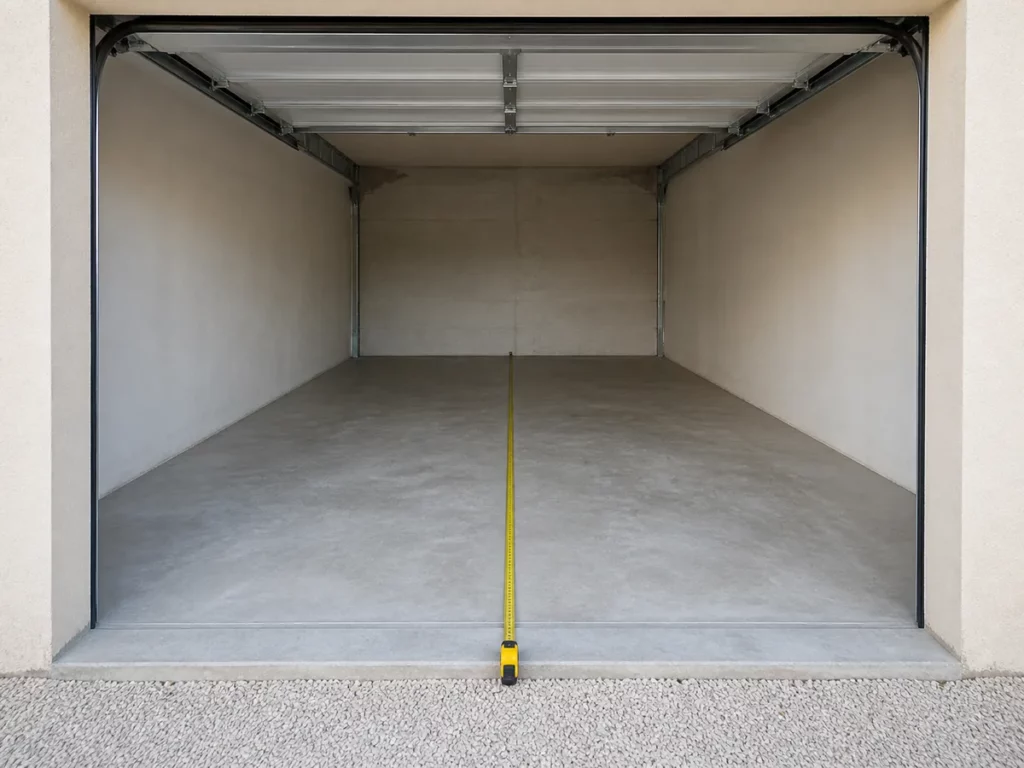

Mesurez la profondeur depuis l'intérieur du tableau jusqu'au fond, puis notez séparément la position et la hauteur de chaque obstacle suspendu. C'est ce second relevé qui compte réellement, car un garage de sept mètres avec une poutre à deux mètres cinquante du seuil se comporte comme un garage de deux mètres cinquante.

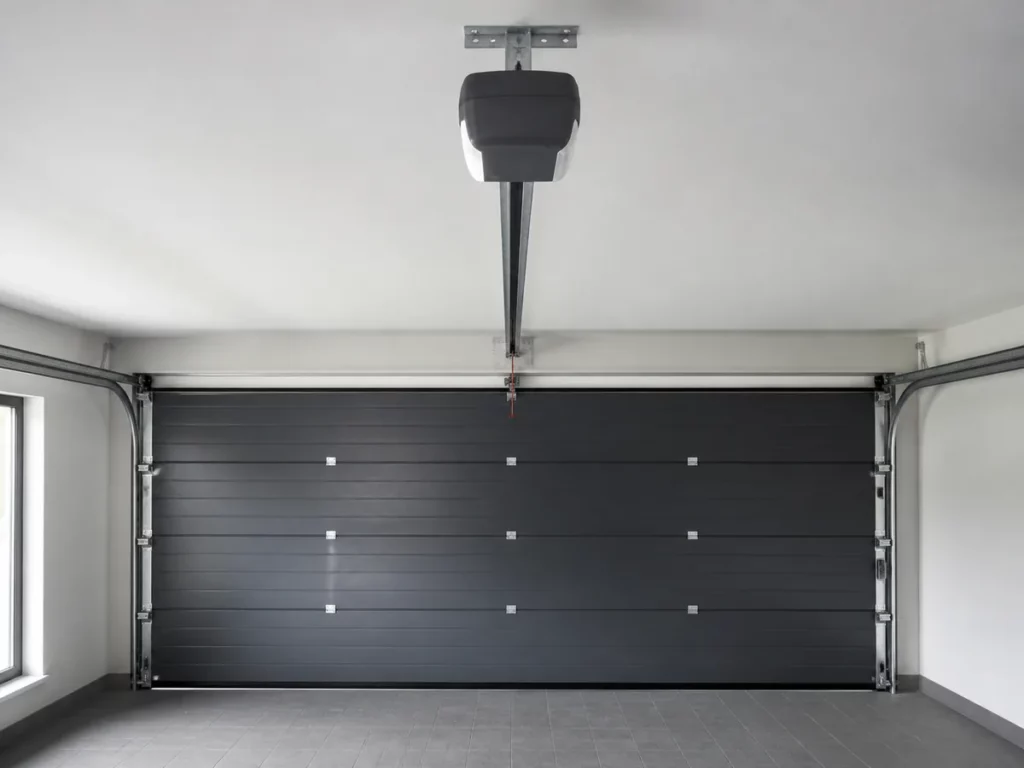

Cette cote conditionne aussi la pose du moteur, qui vient au bout du rail, à l'aplomb du fond de course. L'ordre des opérations et les points de fixation sont détaillés dans notre guide de pose d'une porte de garage sectionnelle.
Un dernier mot sur le sol. Une porte se règle sur un sol fini, et le joint bas ne rattrape qu'un écart modeste. Sur un sol en pente ou irrégulier, le jour qui subsiste devient une entrée d'air permanente, ce que l'ADEME décrit bien dans son dossier sur l'étanchéité à l'air d'un logement.
Sur une porte sectionnelle industrielle, la retombée ne se raisonne plus en montage de ressorts mais en type de levée. Les trois valeurs qui suivent sont celles de nos fiches, et elles n'ont rien à voir avec les cotes résidentielles.
La levée standard demande 420 mm de retombée au-dessus de l'ouverture. C'est le montage par défaut, celui qui apparaît sur soixante de nos fiches industrielles.
La levée réduite descend à 200 mm. Elle existe précisément pour les bâtiments dont le linteau est bas, et cinquante de nos fiches citent les deux valeurs côte à côte pour que le choix se fasse sur plan.
La levée verticale fait remonter le tablier à la verticale le long du mur, ce qui libère entièrement le volume du bâtiment. Elle reste limitée à 5 500 mm de hauteur et 6 000 mm de largeur.
Deux pièges classiques valent d'être signalés. Les panneaux industriels font 42 mm et non 40 mm comme en résidentiel, ce qui change les jeux de pose. Et une retombée de 200 mm en bâtiment ne rend pas éligible une porte de garage sectionnelle : ce sont deux gammes, deux quincailleries, deux normes d'usage, toutes deux couvertes par la norme produit EN 13241 sur les portes et portails.
Chacune de ces six erreurs se répare en trois minutes avant la commande, et coûte un retour complet après. Elles sont classées par fréquence.
1. Mesurer l'ancienne porte au lieu de la baie. Une basculante débordante est plus étroite que son ouverture. Reprendre sa cote conduit à commander une porte trop petite, et le mur reste visible de chaque côté.
2. Mesurer une seule fois. Trois relevés en largeur, trois en hauteur, et la plus petite valeur retenue. Un seul relevé au centre laisse passer le resserrement du bas, celui qui fera frotter le tablier.
3. Mesurer la retombée au point le plus favorable. Une gaine, une poutre ou un rail existant comptent comme plafond. C'est le point le plus bas qui décide, jamais la moyenne.
4. Commander une baie de 3 500 mm avec 120 mm de retombée. Au-delà de 3 000 mm de large, nos fiches imposent 160 mm. Aucune de nos vingt-six grandes cotes n'accepte les ressorts latéraux, et aucune commande ne rattrapera cela.
5. Oublier le sol fini. Une hauteur relevée sur une dalle brute avant chape ou carrelage se retrouve fausse de plusieurs centimètres le jour de la pose.
6. Ignorer un écoinçon asymétrique. Un tableau électrique ou une descente d'eau à quinze centimètres du bord bloque un rail vertical, alors que toutes les autres cotes sont bonnes.

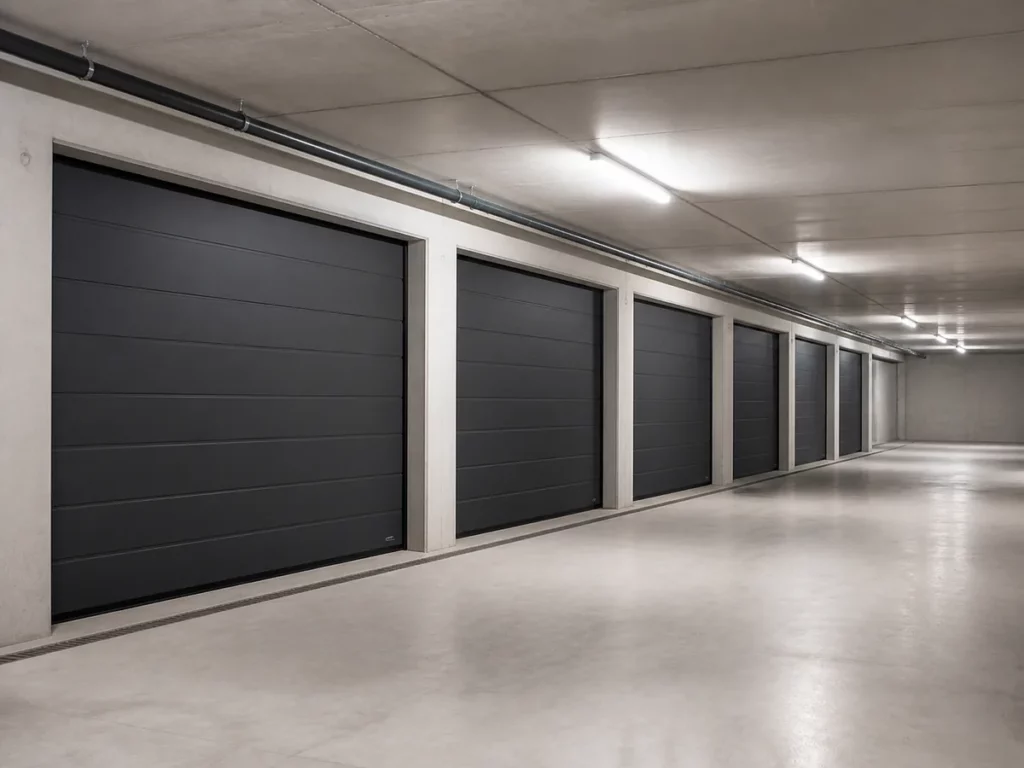

Un box mitoyen concentre les trois cotes difficiles à la fois. Les murs latéraux sont souvent des voiles béton sans écoinçon exploitable, la retombée est réduite par une dalle basse, et la profondeur est limitée par un mur de fond proche.
Ajoutez-y une contrainte administrative que la maçonnerie ne montre pas : dans un immeuble d'habitation, une porte automatique de garage relève de l'arrêté du 12 novembre 1990, qui impose deux visites d'entretien par an. Cette obligation ne change pas vos cotes, mais elle change le budget de la copropriété, et elle vaut d'être posée sur la table avant le vote.

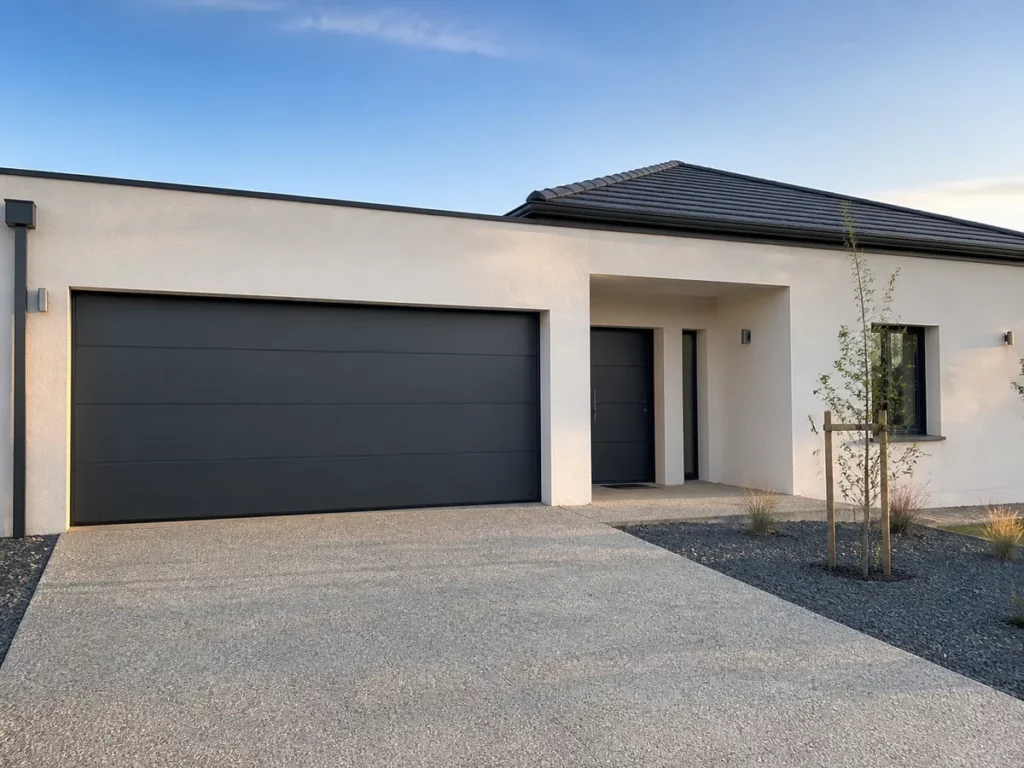

Prévoyez une réservation qui corresponde exactement à l'une de nos vingt-huit cotes catalogue, de 2 000 × 2 000 à 5 000 × 2 500 mm, mesurée au tableau fini, enduit compris. Ajoutez au moins 160 mm de retombée de linteau si la largeur dépasse 3 000 mm, sans quoi le choix se ferme.
La baie, toujours. Les cotes annoncées sur nos fiches désignent l'ouverture maçonnée que la porte vient couvrir, pas la largeur du tablier. Mesurer l'ancienne porte est la première cause de retour, car une basculante débordante est plus étroite que son propre passage.
Cent millimètres avec des ressorts latéraux, cent soixante millimètres avec des ressorts au linteau. Cette seconde valeur devient obligatoire dès que la baie dépasse 3 000 mm de large : sur nos 74 fiches renseignées, les largeurs 3 500, 4 000 et 5 000 mm n'acceptent que 160 mm.
Aucune de nos fiches produit ne publie de valeur minimale, et nous préférons le dire plutôt qu'avancer un chiffre. Relevez l'écoinçon gauche et l'écoinçon droit séparément, puis validez-les avec nous au 04 80 79 93 90 avant de commander.
Visez la cote catalogue immédiatement inférieure : l'écart se rattrape à la pose, alors qu'une porte trop grande ne se rattrape jamais. Si l'écart dépasse quelques centimètres ou si la baie est atypique, la fabrication sur mesure prend le relais avec un chiffrage dédié.
La hauteur se relève toujours au sol fini. Une cote prise sur dalle brute, avant chape ou carrelage, se retrouve fausse de plusieurs centimètres le jour de la pose, et le joint bas ne rattrape qu'un écart modeste avant de laisser passer l'air.
Non, le raisonnement change. En bâtiment, la retombée se lit en type de levée : 420 mm pour la levée standard, 200 mm pour la levée réduite, et la levée verticale reste limitée à 5 500 mm de haut et 6 000 mm de large. Les panneaux y font 42 mm, contre 40 mm en résidentiel.
