En bref
La notice montage porte de garage sectionnelle de Ridéal est un PDF public, téléchargeable sans formulaire ni compte, depuis n'importe quelle fiche de porte de garage sectionnelle motorisée. Le fichier pèse 16 Mo. Deux autres documents l'accompagnent sur la même fiche, un descriptif technique et une brochure. Le lien direct est dans la première section ci-dessous.
Vous cherchez un document, pas un article qui parle d'un document. Le voici, en accès direct, sans formulaire.
Télécharger la notice de pose Ridéal, porte de garage sectionnelle (PDF, 16 Mo)
Un avertissement pratique avant de cliquer : le fichier pèse 16 Mo. Il contient des visuels, il n'est pas fait pour être ouvert dans un garage sur une connexion mobile faible. Téléchargez-le sur un ordinateur, et imprimez-le si vous montez à deux, car celui qui tient le panneau ne peut pas tenir le téléphone.
Ce document n'est pas caché derrière une demande de devis. Il est déposé en champ public sur les fiches de porte de garage sectionnelle motorisée qui le portent, aux côtés de deux autres pièces que nous détaillons plus bas. C'est une décision assumée : un poseur qui découvre l'ordre des opérations le jour de la livraison a déjà perdu sa journée. Toutes les cotes du catalogue ne le portent pas encore, et c'est exactement pour cette raison que les liens directs figurent dans cet article : vous n'avez pas à chercher la bonne fiche.
Trois autres notices existent chez nous, et elles ne se remplacent pas entre elles. Une notice pour la pose en linteau haut, une pour la pose en linteau vertical, et une dédiée au modèle DUO 160. La configuration de votre linteau décide laquelle vous concerne, et cette configuration se lit avant la commande, pas pendant la pose.
La suite de cet article ne recopie pas la notice. Elle traite les cinq points qui font rater une pose alors même que la notice a été lue, parce qu'ils se jouent en amont ou en marge du déroulé.
Une notice décrit un assemblage, elle ne relève pas votre garage à votre place. Ces cinq contrôles se font avant de casser le film plastique, car après, le retour n'est plus gratuit.
Le carton une fois ouvert, les panneaux sont manipulés, les protections d'angle sautent, et la porte devient difficilement retournable. Voilà pourquoi cette liste passe avant, et pas après.
Les deux premières lignes du tableau sont les plus trahies. On mesure la baie maçonnée, jamais la porte, et on relève trois fois en largeur comme en hauteur, puis on retient la plus petite valeur. Un tableau de garage n'est presque jamais d'équerre, et c'est le point le plus étroit qui commande. Le détail du relevé est traité dans notre guide des quatre cotes de maçonnerie à relever.
| Ce qu'on relève | Où on le mesure | Ce que ça décide | Le piège |
|---|---|---|---|
| Largeur de baie | Trois fois, en haut, au milieu, en bas | La cote de porte à commander | Retenir la plus grande valeur au lieu de la plus petite |
| Hauteur de baie | Trois fois, à gauche, au centre, à droite | La cote de porte, et la hauteur de passage restante | Mesurer depuis un sol qui sera recouvert d'une chape |
| Retombée de linteau | Du haut de la baie au plafond ou à la première gêne | Le type de ressorts, donc la porte achetable | Compter la retombée jusqu'à une poutre qui n'est pas le plafond |
| Dégagement au plafond | Sur toute la profondeur d'engagement des rails | La faisabilité du rail horizontal | Oublier un luminaire, une gaine ou une porte de sous-sol |
| Alimentation 230 V | Au plafond, dans l'axe de la porte | La motorisation, et le passage du câble | La faire tirer après la pose du rail, donc en apparent |
C'est la cote qui élimine des portes entières, et aucune notice ne peut la corriger. Notre catalogue la porte en clair sur 74 fiches de porte de garage, et le basculement se lit à la largeur près.
Les 74 fiches concernées se répartissent en deux groupes, sans exception. 48 fiches acceptent 100 mm de retombée avec des ressorts latéraux, ou 160 mm avec des ressorts au linteau : ce sont toutes les largeurs de 2 000, 2 400, 2 500 et 3 000 mm. Les 26 autres imposent 160 mm et des ressorts au linteau : ce sont toutes les largeurs de 3 500, 4 000 et 5 000 mm.
Autrement dit, 3 000 mm de largeur de baie est la dernière cote de notre catalogue qui laisse le choix. À 3 500 mm, le choix disparaît, et 100 mm de retombée ne suffisent plus. Ce n'est pas une préférence commerciale, c'est la mécanique du ressort : plus le tablier est large, plus il est lourd, et un ressort latéral n'encaisse pas indéfiniment.
La conséquence est brutale pour qui découvre la cote au déballage. Une baie de 3 500 mm avec 120 mm de retombée n'accueillera aucune porte du catalogue en pose standard, quelle que soit la qualité du montage. Le sujet se traite avant, et il est développé dans notre article sur la retombée de linteau et les solutions quand elle manque.
Les rails horizontaux s'engagent dans la profondeur du garage, et ils y restent. Tout ce qui pend sous le plafond sur ce parcours devient un obstacle définitif.
Le relevé se fait donc lampe en main, sur toute la longueur d'engagement : un néon, une gaine électrique en apparent, un tuyau de chauffage, une trappe de comble, un cadre de porte de sous-sol. Ces éléments se déplacent facilement avant la pose et deviennent un chantier une fois les rails vissés.
Le moteur d'une sectionnelle se fixe au plafond, dans l'axe de la porte, en bout de rail. Il lui faut une prise 230 V à cet endroit précis, et pas au fond du garage.
Faire venir cette alimentation avant la pose permet de l'encastrer ou de la passer proprement. La faire venir après oblige à du câble en apparent le long du rail, ce qui tient mais ne se rattrape jamais. Si vous motorisez plus tard, prévoyez quand même l'attente : un kit moteur et rail se pose en une matinée, tirer une ligne électrique au plafond non.
La faute la plus coûteuse ne porte pas sur un geste raté, elle porte sur un geste fait trop tôt. On ne met pas les ressorts en tension avant d'avoir validé l'aplomb des rails verticaux.
Une notice montage porte de garage sectionnelle donne la séquence dans le bon ordre. Ce qu'elle ne dit pas toujours, c'est pourquoi cet ordre existe, et c'est exactement ce qui autorise à le contourner quand on est pressé.
Le raisonnement est simple. Les rails verticaux portent le tablier, et le tablier détermine l'effort que les ressorts doivent compenser. Tant que les rails ne sont pas d'aplomb, parallèles et à l'écartement exact, la porte frotte, le tablier ne monte pas droit, et l'équilibrage calculé n'a plus de sens.
Or les ressorts se tendent une fois. Si vous les avez tendus puis que vous devez reprendre l'aplomb d'un rail, vous détendez, vous déposez, vous reprenez, vous retendez. À deux personnes, cela ne coûte pas une heure, cela coûte le reste de la journée et l'envie de bien faire.
La règle tient en une phrase : le fil à plomb et le niveau passent avant la barre de tension. On contrôle l'aplomb des deux rails verticaux, leur parallélisme, la cote entre eux en haut et en bas, puis seulement on aborde l'arbre à ressorts.
Le déroulé complet, opération par opération, est traité dans notre article dédié : poser une porte de garage sectionnelle, l'ordre qui évite de tout redémonter. Nous ne le refaisons pas ici, il n'y a aucun intérêt à écrire deux fois la même séquence.

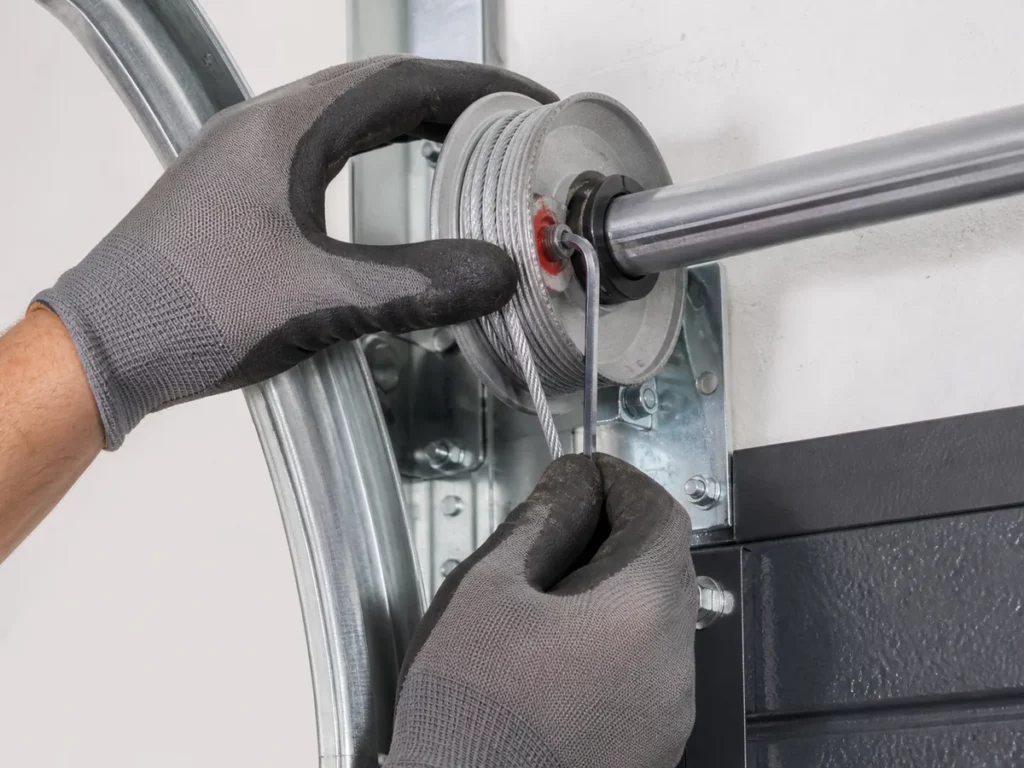

Les deux câbles doivent s'enrouler du même nombre de tours sur leurs tambours respectifs, et être tendus identiquement. Un demi-tour d'écart entre gauche et droite suffit à faire monter la porte de travers.
Ce contrôle se fait porte fermée, avant la mise en tension, et il se revérifie après. C'est aussi le point que la plupart des poseurs occasionnels traitent à l'œil, alors qu'il se compte. Comptez les tours, notez-les.

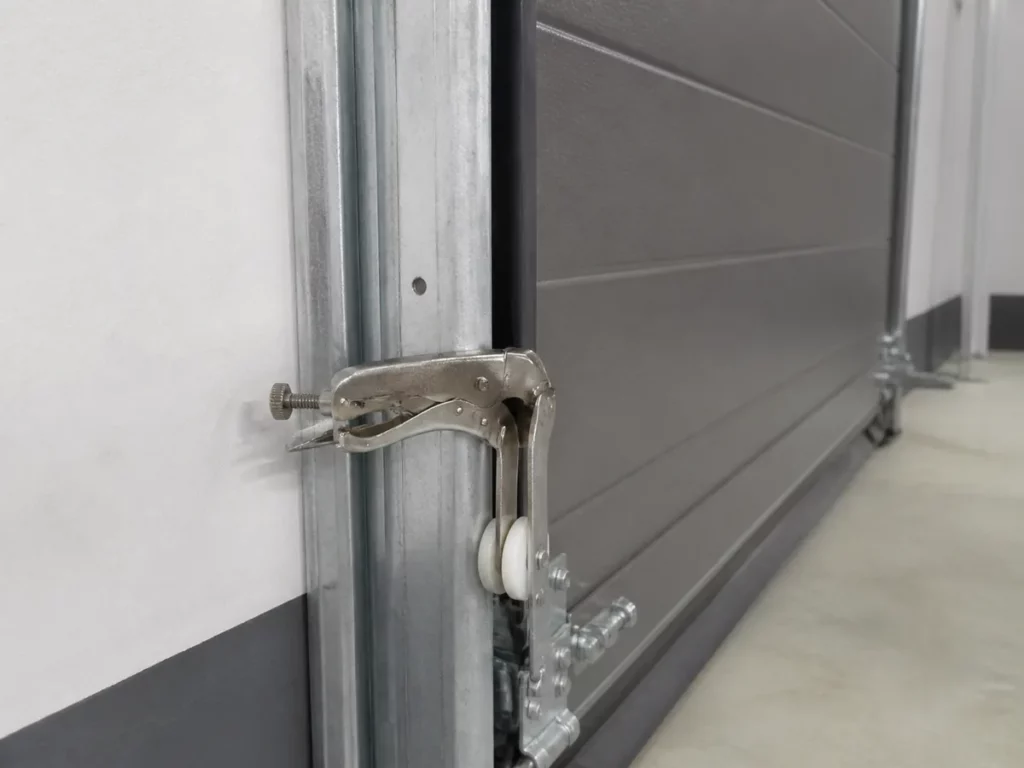

C'est le seul geste du montage qui peut envoyer quelqu'un à l'hôpital. Un ressort de torsion sous charge stocke l'énergie nécessaire à lever le tablier entier, et il la restitue en une fraction de seconde si l'outil ripe.

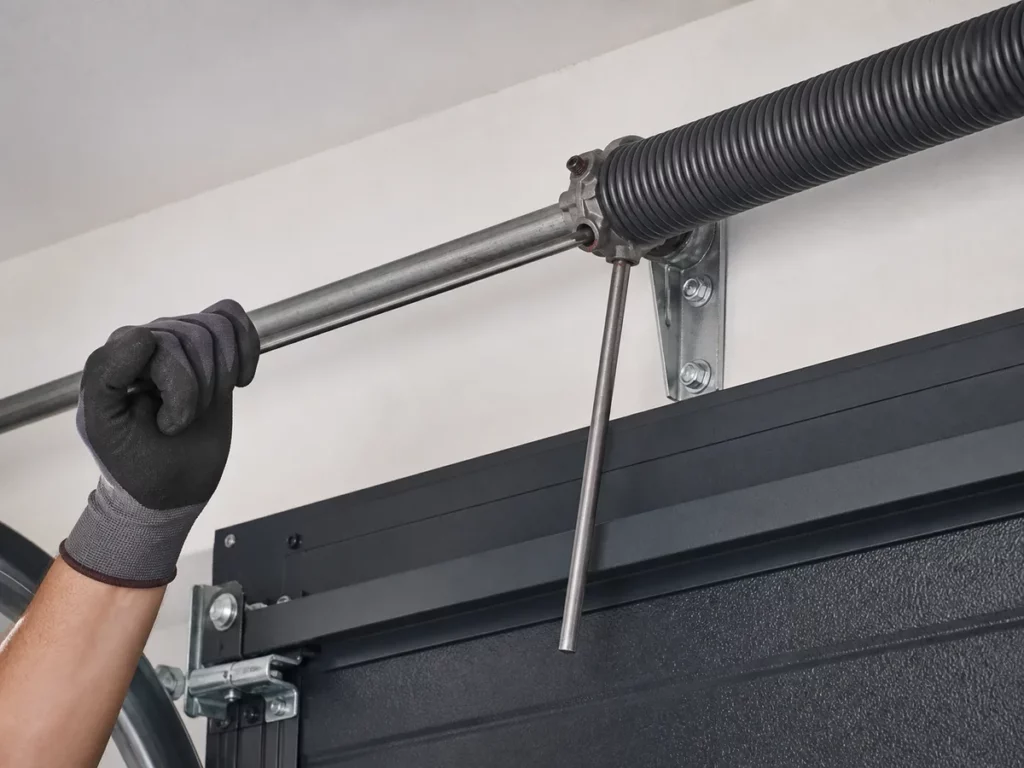

L'outil n'est pas discutable. La mise en tension se fait avec deux barres de tension calibrées, en acier plein, au diamètre exact des trous de la bague de réglage, et suffisamment longues pour que la main reste hors de la trajectoire. On alterne les deux barres, une engagée en permanence, l'autre qui reprend.
Ce qu'on ne fait jamais : un tournevis, un tournevis long, un boulon, un tube de plomberie, une clé à pipe. Ces objets rentrent dans le trou, c'est bien le problème. Ils ne sont ni assez longs, ni assez résistants, et surtout ils ne tiennent pas quand la bague se dérobe. Aucune notice montage porte de garage sectionnelle ne remplacera les deux barres, quelle que soit l'attention avec laquelle vous la lisez.
La ligne d'arrêt, maintenant, et elle est nette. Si un ressort est déjà cassé, si vous n'avez pas les deux barres calibrées, ou si vous êtes seul, on s'arrête. On ne le fait pas.
Nous appuyons cette phrase sur un fait vérifiable dans notre propre catalogue, et il est inhabituel de la part d'un fabricant : nous ne vendons aucune pièce mécanique de porte de garage. Ni ressort, ni câble, ni galet, ni joint. Nos 13 références d'accessoires garage sont toutes électriques : moteurs, rails, émetteurs, cellules, digicodes, batterie de secours. L'absence est volontaire. Vendre un ressort de torsion par correspondance à quelqu'un qui va le poser sans outillage adapté, c'est vendre un accident.
Un fabricant qui publie ses notices gratuitement et refuse de vendre la pièce qui blesse tient les deux bouts de la même position. Le document est ouvert, la ligne rouge est écrite.
Une porte qui monte et descend n'est pas une porte réglée. Trois réglages restent à faire après le montage mécanique, et le troisième est celui que presque personne ne teste.
Les fins de course décident où la porte s'arrête en haut et en bas. Trop bas, le tablier écrase le joint de seuil et les câbles se détendent sur les tambours. Trop haut, le panneau supérieur vient buter. Le réglage se reprend en quelques tours, et il se revérifie une semaine plus tard, une fois les joints tassés.
Le réglage d'effort est le seuil auquel le moteur décide qu'il rencontre un obstacle et s'inverse. Réglé trop fort pour compenser une porte mal équilibrée, il annule la sécurité. C'est la raison pour laquelle l'équilibrage mécanique passe avant : un moteur ne rattrape pas un ressort mal tendu, il masque le problème jusqu'au jour où il casse.
L'essai de la manœuvre de secours est celui qu'on saute. Il consiste à tirer la poignée de déverrouillage, à manœuvrer la porte à la main sur toute sa course, et à la reverrouiller. C'est ce geste, et lui seul, que vous ferez le jour d'une coupure de courant, dans le noir, sans avoir jamais répété. Faites-le une fois à la pose, et montrez-le à quelqu'un d'autre de la maison.
Un tablier correctement équilibré tient seul à mi-course, moteur débrayé. S'il tombe ou s'il remonte tout seul, la tension est à reprendre, et aucun réglage électronique ne corrigera cela. Le tableau de diagnostic complet est dans notre article sur les pannes de porte de garage sectionnelle motorisée.
Dernier point, réglementaire celui-ci. Pour une porte automatique de garage dans un bâtiment d'habitation, l'arrêté du 12 novembre 1990 impose deux visites d'entretien par an. Ce n'est pas un argument de vente de contrat, c'est une obligation, et elle commence le jour de la mise en service.
Notice, descriptif, brochure : ce sont trois pièces différentes, pour trois moments différents. Les trois sont déposées ensemble sur nos fiches de porte, et la plupart des gens n'en téléchargent qu'une.
Les tailles de fichier du tableau ne sont pas une coquetterie. Elles disent à quoi sert chaque document : celui qui pèse 16 Mo est plein de visuels et sert à faire, celui qui pèse 214 Ko est du texte et sert à écrire. La notice montage porte de garage sectionnelle est le plus lourd des trois, et ce n'est pas un hasard.
Si vous montez la porte, prenez la notice de pose. C'est le seul des trois qui décrit l'assemblage.
Si vous rédigez un CCTP, répondez à un appel d'offres, ou devez justifier un choix auprès d'un maître d'œuvre ou d'un assureur, prenez le descriptif technique. C'est le document rédigé pour être recopié dans une pièce de marché.
Si vous n'avez pas encore acheté, prenez la brochure technique. Elle couvre la gamme, pas une référence, et c'est le bon document pour arbitrer entre deux configurations avant de commander.
Nos portes relèvent de la norme produit harmonisée EN 13241:2003+A2:2016, qui encadre les caractéristiques de performance des portes de garage. C'est cette référence que réclame un bureau de contrôle, et elle figure sur nos fiches produit.
Les trois documents de la gamme résidentielle, en accès direct : la notice de pose (16 Mo), le descriptif technique (214 Ko) et la brochure technique (1,4 Mo). Les gammes industrielle et rideau métallique ont leurs propres jeux de documents, portés de la même façon sur leurs fiches respectives.
| Document | Ce que c'est | À qui il sert | Poids | Lien |
|---|---|---|---|---|
| Notice de pose | Le déroulé de l'assemblage, visuels à l'appui | Celui qui monte la porte | 16 Mo | PDF résidentiel |
| Descriptif technique | Le texte de spécification de la gamme | Maître d'œuvre, CCTP, appel d'offres, assurance | 214 Ko | PDF résidentiel |
| Brochure technique | La présentation de gamme et des configurations | Celui qui n'a pas encore commandé | 1,4 Mo | PDF résidentiel |
| Notices de configuration | Linteau haut, linteau vertical, modèle DUO 160 | Celui dont le linteau sort du cas standard | 2 à 3 Mo | 3 PDF séparés |
Chacune se paye en démontage, en retour, ou en visite. Aucune n'est une erreur de compétence, ce sont toutes des erreurs de séquence.
1. Commander sur la cote de la porte au lieu de la cote de la baie. Ce sont deux mesures différentes. La notice montage porte de garage sectionnelle ne rattrapera pas une porte trop large de 40 mm, et le retour est à votre charge.
2. Relever la retombée jusqu'à une poutre. La retombée utile s'arrête à la première gêne, pas au plafond théorique. Une poutre à 90 mm du haut de la baie fait une retombée de 90 mm, pas de 200 mm.
3. Tendre les ressorts avant de contrôler l'aplomb des rails. Traité plus haut, et c'est de loin la plus coûteuse en temps.
4. Utiliser autre chose que des barres de tension calibrées. Traité plus haut aussi, et c'est la seule des six qui peut blesser.
5. Poser sur un sol qui n'est pas fini. Une chape ou un carrelage ajoutés après la pose remontent le sol de plusieurs centimètres, le joint de seuil ne ferme plus, et la fin de course basse devient fausse. Posez sur le sol définitif, ou calez en connaissance de cause.
6. Ne pas essayer la manœuvre de secours. Elle ne sert qu'une fois tous les cinq ans, la nuit d'une coupure, et c'est précisément pour cela qu'elle doit avoir été répétée au calme.
Si l'une de ces six vous concerne déjà et que la porte est montée, appelez avant de démonter. Notre atelier de Noyarey répond au 04 80 79 93 90, du lundi au vendredi, de 8 h à 12 h et de 14 h à 18 h. Un diagnostic au téléphone coûte moins cher qu'un démontage inutile.
Au catalogue
En champ public sur les fiches de porte de garage sectionnelle motorisée qui la portent, sans formulaire. Toutes les cotes ne l'ont pas encore, donc le plus rapide reste le lien direct placé en tête de cet article. Le PDF pèse 16 Mo, téléchargez-le sur un ordinateur plutôt qu'en 4G dans le garage.
Oui. Aucune adresse e-mail, aucun compte, aucune demande de devis préalable. Les trois documents de la gamme résidentielle sont déposés en accès libre sur les fiches produit. C'est un choix : une notice lue avant la livraison évite une pose ratée.
Trois notices complémentaires existent en plus de la notice résidentielle générale : linteau haut, linteau vertical, et modèle DUO 160. Votre configuration de linteau se détermine au relevé de cotes, avant la commande. En cas de doute, appelez le 04 80 79 93 90.
100 mm avec des ressorts latéraux, ou 160 mm avec des ressorts au linteau, sur les largeurs de 2 000 à 3 000 mm. À partir de 3 500 mm de largeur, les 160 mm deviennent obligatoires sur les 26 fiches concernées de notre catalogue.
Le levage des panneaux et la mise en tension des ressorts se font à deux. Un panneau maintenu d'une seule main pendant qu'on visse de l'autre est le point de départ de la plupart des tabliers voilés. La tension des ressorts, elle, ne se fait jamais seul.
Niveau et fil à plomb, mètre, jeu de clés plates et clés Allen, visseuse, perceuse à percussion avec les chevilles adaptées au support, gants, et surtout deux barres de tension calibrées au diamètre de la bague. Sans ces deux barres, on ne tend pas les ressorts.
Non, et c'est volontaire. Aucune pièce mécanique de porte de garage ne figure à notre catalogue : ni ressort, ni câble, ni galet, ni joint. Nos accessoires garage sont électriques uniquement. Une pièce sous tension expédiée sans outillage adapté est un risque que nous refusons.
