Entretien et dépannage
En bref
Un problème porte de garage sectionnelle motorisée appartient à trois familles seulement : l'électrique, le réglage et la mécanique. Débrayez le moteur par le cordon rouge et manœuvrez la porte à la main pendant trente secondes. Si elle glisse sans effort et tient toute seule à mi-hauteur, la panne est électrique et vous la réparez. Si elle pèse, penche ou retombe, refermez et arrêtez tout.
Il n'existe que trois familles de panne, et un test de trente secondes suffit à savoir dans laquelle vous êtes. Ce test se fait moteur débrayé, sans outil, et il conditionne tout le reste.
L'électrique regroupe les cellules de sécurité, les télécommandes, le clavier extérieur, l'alimentation et la carte du moteur. Le réglage couvre les deux fins de course et l'effort, trois valeurs qui dérivent lentement avec la température et l'usure des joints. La mécanique rassemble les ressorts, les câbles, les galets et les rails, c'est-à-dire tout ce qui porte le tablier.
Les deux premières familles se traitent chez soi, avec un tournevis et un quart d'heure. La troisième demande un outillage de mise sous tension et une formation. Le moteur ne fait que tirer un tablier déjà équilibré par ses ressorts, il ne le soulève pas. Retenez cette phrase, elle commande tout le reste de l'article.

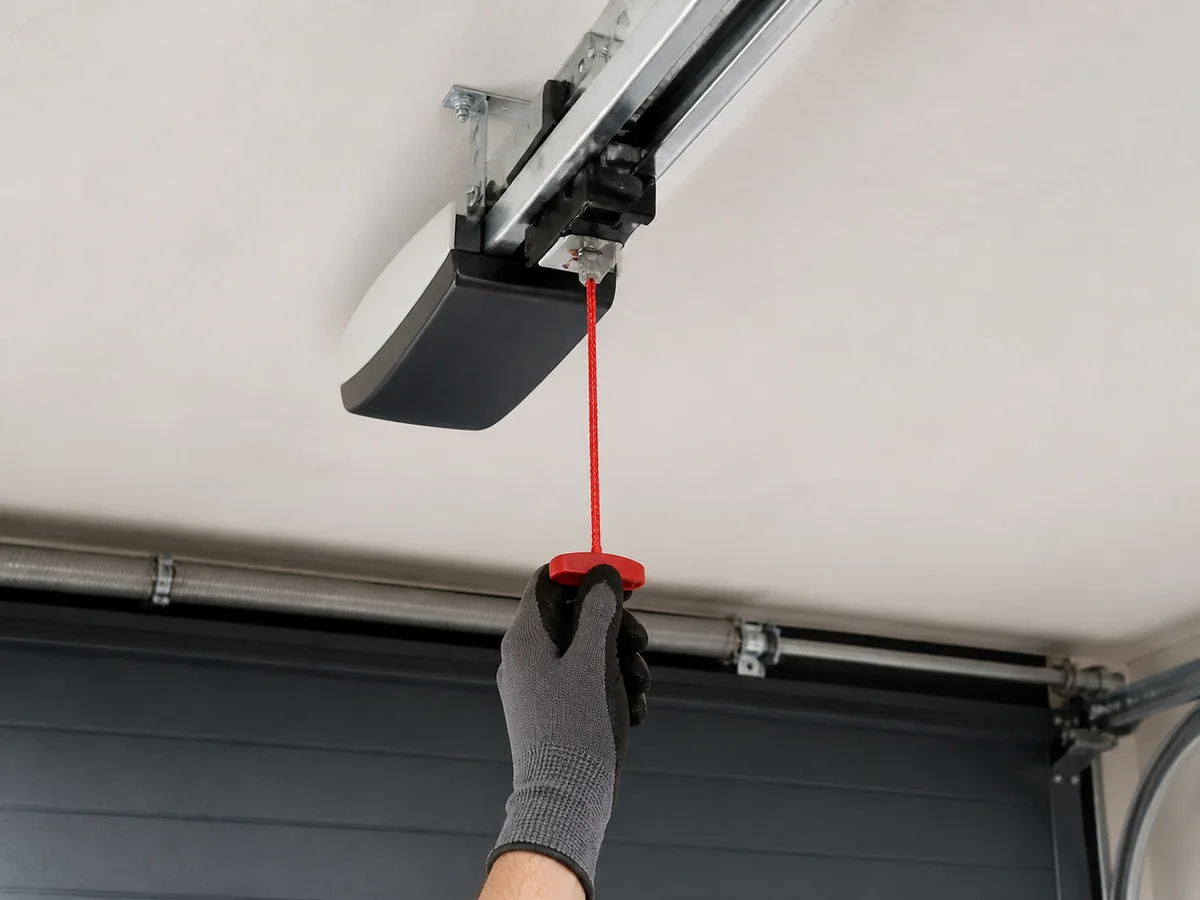

Le test des trente secondes. Coupez l'alimentation au disjoncteur. Tirez vers le bas le cordon rouge qui pend sous le rail, il débraye le chariot et libère la porte du moteur. Levez ensuite le tablier à la main jusqu'à mi-hauteur, puis relâchez doucement en gardant une main dessous.
Ce cordon rouge est aussi la réponse au déverrouillage porte de garage sectionnelle quand le courant est coupé. Il n'existe pas d'autre manœuvre de secours sur une motorisation à rail, et il faut l'avoir essayé une fois au calme plutôt que de le découvrir un soir de coupure. Nos portes motorisées sortent de l'atelier de Noyarey, en Isère, toutes équipées de ce dispositif.
Chaque ligne part de ce que vous voyez ou entendez, jamais d'un nom de pièce. La dernière colonne donne soit la pièce et son prix, soit l'ordre d'arrêter.
Un problème porte de garage sectionnelle motorisée se lit toujours par le symptôme, jamais par la pièce. Lisez donc la première colonne, pas les autres. Le réflexe naturel consiste à chercher d'abord la panne qu'on redoute, et c'est ainsi qu'on démonte un moteur en bon état. Prenez le symptôme exact, dans l'ordre où il se produit, et lisez la ligne jusqu'au bout.
Une précision qui vous évitera de chercher. Nous fabriquons les portes et nous vendons les pièces électriques, mais notre catalogue de pièces détachées garage ne comporte aucune pièce mécanique. Ni ressort, ni câble, ni galet, ni tambour. Ce n'est pas un oubli de référencement, c'est un choix : ces pièces se posent sous tension et ne relèvent pas de la vente en ligne. Les cinq lignes concernées se terminent donc toutes de la même façon.
| Ce que vous constatez | Cause la plus probable | Geste | Pièce et prix |
|---|---|---|---|
| La porte redescend juste avant de toucher le sol, puis remonte | Cellules de sécurité désalignées ou encrassées | Nettoyer les deux lentilles au chiffon sec, réaligner jusqu'à la LED fixe | Paire de cellules à 63 € si une LED reste éteinte |
| La porte s'arrête en pleine fermeture et repart en position haute | Effort du moteur trop bas, ou obstacle sur le seuil | Dégager le seuil et le joint, puis reprendre le réglage d'effort | Réglage seul, aucune pièce |
| La porte s'arrête à quelques centimètres du sol et laisse un jour | Fin de course basse trop courte | Allonger la fin de course basse par quarts de tour | Réglage seul, aucune pièce |
| La porte écrase le joint au sol, le moteur force puis rouvre | Fin de course basse trop longue | Reculer la fin de course basse, puis recontrôler l'effort | Réglage seul, aucune pièce |
| La porte ne monte plus assez haut, le hayon frotte le tablier | Fin de course haute trop courte | Allonger la fin de course haute, contrôler la butée du chariot | Réglage seul, aucune pièce |
| Une télécommande ne répond plus, la seconde fonctionne | Pile usée, ou code perdu après une coupure | Changer la pile, puis refaire l'apprentissage sur le moteur | Émetteur 4 voies YALE GO à 25,30 € |
| Aucune commande ne répond, le moteur reste muet | Alimentation coupée, ou boîtier mural hors service | Contrôler le disjoncteur et la prise, puis tester au bouton mural | Coffret mural YALE GO à 41,80 € |
| Le clavier extérieur n'ouvre plus, la télécommande si | Code effacé, ou clavier en fin de vie | Reprogrammer un code, remplacer si rien ne revient | Digicode 3 canaux à 69,99 € |
| Le moteur tourne, la porte ne bouge pas d'un centimètre | Chariot resté débrayé, ou entraînement du rail rompu | Réembrayer par le cordon en manœuvrant la porte, sinon arrêter | Rail 3 à 6 mètres YALE à 79,20 € |
| Un claquement sec dans le garage, puis la porte ne remonte plus | Ressort de torsion cassé | Ne rien manœuvrer, laisser la porte dans l'état | Arrêter, appeler un professionnel |
| Porte débrayée très lourde à la main, elle retombe si on lâche | Ressort détendu, équilibrage perdu | Ne surtout pas compenser en montant l'effort du moteur | Arrêter, appeler un professionnel |
| Le tablier se met en biais, un côté descend plus vite que l'autre | Câble déraillé de son tambour | Ne plus manœuvrer, ni à la main ni au moteur | Arrêter, appeler un professionnel |
| Un câble pend le long du montant, la porte est de travers | Câble cassé, le tablier n'est plus retenu d'un côté | Ne jamais passer sous le tablier, condamner l'accès | Arrêter, appeler un professionnel |
| Grincements métalliques et à-coups sur toute la course | Galets usés, ou rails déformés par un choc | Regarder sans démonter, photographier le rail | Arrêter, appeler un professionnel |
Neuf des quatorze lignes du tableau relèvent de l'électrique, et quatre d'entre elles se règlent avec un tournevis et rien d'autre. Un problème porte de garage sectionnelle motorisée d'origine électrique se solde par une pièce de 19,99 à 389 €, ou par aucune pièce du tout.
Le point commun de ces neuf pannes tient en une observation : le tablier va bien, c'est la chaîne de commande qui déraille. Vous pouvez y aller sans risque, à une condition qui vaut pour les quatre sous-parties qui suivent. On coupe le disjoncteur avant de toucher au boîtier du moteur, et on ne le remet qu'une fois le capot refermé.
C'est le symptôme le plus cherché sur les moteurs de recherche, et c'est aussi le plus mal interprété. Une porte de garage sectionnelle qui descend et remonte toute seule n'a presque jamais un problème de moteur. Elle voit un obstacle là où il n'y en a pas.
Les deux cellules se font face au ras du sol, à quelques centimètres du béton. L'une émet, l'autre reçoit. Dès que le faisceau est coupé pendant la descente, la carte inverse le sens, et c'est exactement ce qu'on lui demande de faire. Trois causes reviennent : une lentille couverte de poussière et de toiles, une cellule qui a pris un coup de roue de vélo et pointe à côté, un rayon de soleil rasant qui éblouit le récepteur en fin de journée.
Le geste : chiffon sec sur les deux lentilles, jamais de produit. Puis regardez les LED. Sur la plupart des modèles, une LED fixe signale un faisceau aligné, une LED qui clignote signale un désalignement. Desserrez l'équerre d'un quart de tour, pivotez de quelques millimètres, resserrez. Si une LED reste éteinte après vérification du câblage, la paire est à remplacer et coûte 63 €.
Le réglage fin de course porte de garage sectionnelle commande deux positions indépendantes : le point d'arrêt en fermeture et le point d'arrêt en ouverture. Elles se dérèglent seules, parce que le joint bas s'écrase avec les années et que la sangle du rail se détend.
Deux symptômes miroirs. Un jour de quelques centimètres reste en bas : la course basse est trop courte, il faut l'allonger. La porte talonne, le moteur force une seconde puis rouvre : la course basse est trop longue, elle pousse sur un tablier déjà posé, et la sécurité d'effort déclenche. Il faut la reculer, surtout pas augmenter l'effort.
La méthode ne change pas selon les marques. Vis ou boutons repérés OPEN et CLOSE sur la carte, un quart de tour à la fois, un cycle complet après chaque quart de tour. Cinq minutes pour trois quarts de tour valent mieux qu'un tour entier et deux heures de rattrapage. Notez la position de départ au crayon avant de commencer, c'est le seul moyen de revenir en arrière.
L'effort détermine la force au-delà de laquelle le moteur considère qu'il a rencontré un obstacle et s'arrête. C'est une sécurité anti-écrasement, pas un réglage de puissance.
Un léger rattrapage est légitime quand la porte s'arrête en hiver et plus du tout en été, car les joints durcissent au froid. En revanche, monter l'effort parce que la porte est devenue lourde revient à supprimer la sécurité pour cacher une panne de ressort. Le moteur tirera, la carte chauffera, et le jour où un enfant sera dessous la porte ne s'arrêtera pas.
Le contrôle tient en un geste. Porte en fermeture, posez un rouleau de papier absorbant debout sur le seuil. La porte doit l'écraser puis remonter d'elle-même. Si elle continue, l'effort est trop haut, redescendez-le et refaites l'essai. Ce test figure aussi dans nos cinq gestes d'entretien trimestriels.
Une télécommande qui ne répond plus alors que la seconde fonctionne désigne la télécommande, jamais le moteur. Pile d'abord, apprentissage ensuite : bouton d'appairage du moteur, puis appui sur la touche à associer dans les secondes qui suivent. Un émetteur 4 voies YALE GO coûte 25,30 € et un émetteur 4 canaux POP 29,99 €.
Si aucune commande ne répond et que le moteur reste totalement muet, le problème est en amont. Disjoncteur, prise, puis bouton mural. Un coffret mural YALE GO se remplace pour 41,80 €. Le clavier extérieur suit la même logique : digicodeur YALE GO à 64 €, digicode rétroéclairé 3 canaux à 69,99 €.
Reste le cas de la coupure de courant, qui n'est pas une panne mais qui en a tout l'air. La porte ne s'ouvre plus, et vous êtes dehors. Le cordon rouge règle le problème depuis l'intérieur. Depuis l'extérieur, il faut un déverrouillage par câble et barillet, ou une batterie de secours à 99 € qui prend le relais le temps de la coupure.
Cinq lignes du tableau se terminent par un arrêt, et ce n'est pas une précaution commerciale. Un ressort de torsion stocke assez d'énergie pour arracher une main ou tuer un adulte.
Le tablier d'une sectionnelle Ridéal est fait de panneaux acier de 40 mm double paroi. Son poids ne repose pas sur le moteur, il repose sur des ressorts armés à la pose. Selon la retombée de linteau disponible, ces ressorts sont latéraux, ce qui demande 100 mm, ou en torsion sur un arbre au-dessus du linteau, ce qui en demande 160 mm.
Un ressort de torsion armé contient toute l'énergie qui équilibre le poids du tablier, et il peut la libérer en une fraction de seconde. La détente se produit sur l'axe de l'arbre, c'est-à-dire droit vers celui qui manipule. Les tiges d'armement partent comme des projectiles quand elles ne sont pas tenues correctement. Ce n'est pas une question d'habileté ni de courage, c'est une question d'outillage et de méthode.
Trois interdits absolus, sans exception et quel que soit le modèle. Ne desserrez jamais une bride de ressort sans tiges d'armement engagées. Ne déposez jamais un câble ou un tambour porte ouverte, car le ressort est alors au maximum de sa tension. Ne passez jamais sous un tablier retenu par un seul câble.

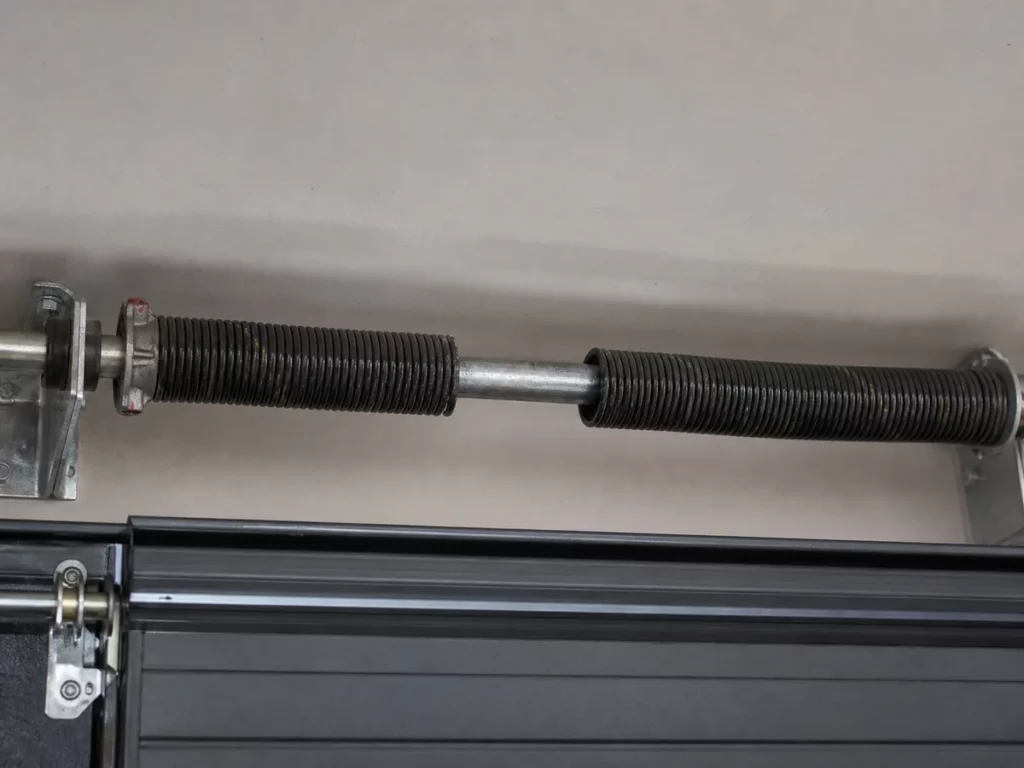

Un ressort porte de garage sectionnelle cassé s'annonce par un bruit unique, sec, métallique, souvent la nuit ou au premier cycle du matin. Ensuite la porte refuse de monter, ou le moteur peine et s'arrête.
La vérification se fait à l'œil, sans rien toucher. Un ressort de torsion cassé présente un écart net entre deux spires, comme une coupure franche. Un ressort latéral cassé pend le long du rail horizontal. Dans les deux cas la porte est devenue un poids mort, et le moteur qui la retient n'est pas dimensionné pour cela.
La règle qui compte : si la porte est fermée, laissez-la fermée, ne débrayez pas et ne tentez pas de la lever. Si elle est restée ouverte, ne passez pas dessous et ne la faites pas descendre. Sur une porte à deux ressorts, le second se remplace en même temps que le premier, car il a exactement le même nombre de cycles derrière lui.
Un câble porte de garage sectionnelle cassé se voit avant de s'entendre. Le tablier descend de travers, un côté prend de l'avance, et un brin d'acier pend le long du montant ou s'enroule mal sur son tambour.
Le danger n'est pas le câble en lui-même, c'est ce qui suit. Un tablier retenu d'un seul côté exerce un effort de travers sur les galets, qui finissent par sortir des rails. Le panneau bascule alors dans l'ouverture, avec toute sa masse et sans rien pour le retenir.
Le geste utile tient en trois mots : ne plus manœuvrer. Coupez l'alimentation pour que personne ne lance un cycle depuis une télécommande, condamnez le passage, et appelez. Nous répondons au 06 63 38 59 77 tous les jours de 8h à 18h, y compris pour vous dire simplement si la porte peut attendre le lendemain.
Voici les treize références que nous tenons en stock pour la motorisation de garage, avec leur prix affiché. La quatorzième ligne est celle que nous ne vendons pas, et elle est volontairement dans le tableau.
Un chiffre à garder en tête pendant la lecture : dix références sur treize coûtent moins de 100 €. Presque tout problème porte de garage sectionnelle motorisée d'origine électrique se répare donc pour le prix d'un plein d'essence, à condition d'avoir identifié la bonne ligne du tableau. L'écart entre une panne électrique et une panne mécanique n'est pas seulement technique, il est budgétaire.
| Ce que vous remplacez | Référence | Prix | Faisable soi-même |
|---|---|---|---|
| Fixation du moteur au linteau | Kit équerre moteur et vis | 19,99 € | Oui, seul |
| Télécommande YALE GO | Émetteur 4 voies | 25,30 € | Oui, seul |
| Télécommande à code tournant | Émetteur 4 canaux POP | 29,99 € | Oui, seul |
| Bouton d'ouverture intérieur | Coffret mural YALE GO | 41,80 € | Oui, seul |
| Sécurité obligatoire au ras du sol | Cellule émettrice-réceptrice | 63 € | Oui, seul |
| Clavier à code extérieur | Digicodeur YALE GO | 64 € | Oui, seul |
| Clavier rétroéclairé trois accès | Digicode 3 canaux | 69,99 € | Oui, seul |
| Rail d'entraînement | Rail 3 à 6 mètres YALE | 79,20 € | Oui, à deux |
| Rail en deux parties | Rails 2 parties 3150 mm ONE | 88,50 € | Oui, à deux |
| Ouverture pendant une coupure | Batterie de secours YALE GO | 99 € | Oui, seul |
| Bloc moteur seul | Moteur YALE GO 1000 Nm | 291,50 € | Oui, à deux |
| Motorisation complète, rail 3 m | Kit moteur et rail YALE 3 m | 369 € | Oui, à deux |
| Motorisation complète, rail 4 m | Kit moteur et rail YALE 4 m | 389 € | Oui, à deux |
| Ressort, câble, galet, tambour | Non vendu par Ridéal | Devis du professionnel | Non, jamais |
Au catalogue
La réponse tient dans une règle simple que nous appelons la règle des trois pannes. Elle compte les pannes mécaniques, pas les pannes électriques, et elle regarde leur rapprochement dans le temps.
Panne électrique : on répare, toujours. Une pièce à 63 € ou même une motorisation complète à 369 € sur un tablier sain reste sans commune mesure avec une porte neuve, dont le premier prix motorisé s'établit à 1 553,61 € chez nous. Vous pouvez comparer ligne à ligne sur notre grille de prix cote par cote.
Première panne mécanique : on répare, et on note la date. Un ressort ou un câble se remplace, c'est une opération normale de fin de cycle. Notez simplement le mois sur un coin de la carte du moteur, au crayon. Cette date est votre seule donnée objective pour la suite.
Deuxième panne mécanique dans les vingt-quatre mois : on regarde le tablier. Deux pièces d'usure qui lâchent coup sur coup ne sont plus un hasard, elles disent que l'ensemble a atteint son nombre de cycles. Les autres pièces sont au même âge et suivront.
Troisième panne mécanique : on remplace. À ce stade vous avez payé trois déplacements et trois jeux de pièces sur un tablier qui reste ancien, souvent simple paroi, dont les panneaux ne se trouvent plus à l'identique. Une porte neuve motorisée repart à zéro de cycles, avec des panneaux de 40 mm isolés, sous la norme produit EN 13241:2003+A2:2016, avec suivi de livraison par téléphone.
Une remarque qui dérange mais qui évite la troisième panne. L'entretien n'est pas facultatif partout : l'arrêté du 12 novembre 1990 impose deux visites d'entretien par an sur les portes automatiques de garage des bâtiments d'habitation. Ce rythme n'a rien d'excessif pour une maison individuelle non plus, car une visite se prépare, alors qu'une panne se subit.
Chacune de ces cinq erreurs a la même origine : vouloir faire fermer la porte coûte que coûte. Chacune remplace une panne visible par un danger invisible.
1. Monter l'effort du moteur pour compenser une porte devenue lourde. C'est l'erreur la plus grave, et la plus fréquente. Vous ne réparez rien, vous désactivez la sécurité anti-écrasement. La porte continuera de descendre sur ce qui se trouve dessous.
2. Débrancher ou masquer les cellules pour que la porte accepte de fermer. Les cellules ne sont pas un confort. Une porte automatique sans détection d'obstacle sort du domaine de la norme produit sous laquelle elle a été déclarée conforme, et elle le sort le jour où vous en aurez le plus besoin.
3. Desserrer une bride de ressort pour voir. Il n'y a rien à voir. La détente est instantanée et se produit dans l'axe de vos mains. Aucune vidéo ne remplace les tiges d'armement et l'habitude de les tenir.
4. Manœuvrer une porte dont un câble a lâché, même doucement, même une seule fois. Chaque cycle décale un peu plus les galets dans les rails. Le tablier ne tombe pas au premier essai, il tombe au troisième.
5. Poser une motorisation neuve sur une porte mal équilibrée. Le moteur neuf tirera un poids qu'il n'est pas censé porter, et vous aurez dépensé 369 € pour user prématurément un matériel neuf. L'équilibrage se reprend d'abord, la motorisation se pose ensuite. Nos kits moteur et rail partent du principe que le tablier est sain.
Un mot pour finir sur ce qu'un article ne fera jamais à votre place. Un problème porte de garage sectionnelle motorisée se diagnostique aussi à l'oreille et à la main, sur place. Si vous hésitez entre deux lignes du tableau, ou si le symptôme n'y figure pas exactement, décrivez-le nous par le formulaire de contact ou au téléphone. Un diagnostic à distance vaut mieux qu'un démontage à l'aveugle.
Tirez vers le bas le cordon rouge qui pend sous le rail, il débraye le chariot du moteur. La porte se manœuvre alors à la main. Si elle résiste, pèse ou part en biais une fois débrayée, ne forcez pas : la panne est mécanique et non électrique.
Coupez l'alimentation au disjoncteur, attendez une minute, puis remettez le courant. Si le défaut persiste, la remise à zéro complète s'obtient en général par un appui long sur le bouton d'apprentissage de la carte, ce qui efface aussi toutes les télécommandes. Il faut ensuite les réappairer une par une.
Repérez les deux réglages OPEN et CLOSE sur la carte du moteur et notez leur position de départ. Tournez d'un quart de tour seulement, puis faites un cycle complet et observez. Répétez jusqu'à ce que le joint bas touche le sol sans que le moteur force.
Nettoyez les deux lentilles des cellules de sécurité au chiffon sec, puis contrôlez leurs LED. Une LED clignotante signale un désalignement, corrigez de quelques millimètres. Si une LED reste éteinte, la paire de cellules est à remplacer et coûte 63 €.
Non. Un ressort de torsion armé libère son énergie en une fraction de seconde, dans l'axe de celui qui manipule, et provoque des blessures graves. Le remplacement demande des tiges d'armement et une méthode. Laissez la porte dans l'état où elle se trouve et appelez un professionnel.
Coupez le courant, débrayez au cordon rouge et levez la porte à la main. Si elle monte d'une seule main et tient à mi-hauteur, la mécanique va bien et la panne est électrique. Si elle pèse ou retombe, ce sont les ressorts.
Oui. Le tablier n'est plus retenu que d'un côté, il travaille de travers et déchausse peu à peu ses galets. Coupez l'alimentation pour empêcher tout cycle, condamnez le passage sous la porte et n'essayez pas de la manœuvrer à la main.
Sur la partie électrique, de 19,99 € pour une équerre de moteur à 389 € pour un kit moteur et rail de 4 mètres, dix références sur treize restant sous 100 €. Sur la partie mécanique, le coût dépend du professionnel qui intervient.
