Rideau métallique micro-perforé 5 × 3 m — lame P116 Rubis

Rideau métallique micro-perforé 5000×3000 : dimensions et configuration

Rideau métallique micro-perforé 5000×3000 — profil P116 Rubis, lame micro-perforée; passage utile en largeur de 4880 mm; passage utile en hauteur de 2600 mm. Consultez également rideaux métalliques.

Une lecture concrète de cette référence

Le format nominal mesure 5 m sur 3 m. Il représente 15,00 m², facturés 1 611,07 €, donc 107,40 € par mètre carré. Pour l’exploitation du local, la mesure la plus importante reste le passage de 4880 mm.

Ce format occupe 5000 mm en largeur commerciale mais ne dégage que 4880 mm. Les douze centimètres manquants ne sont pas une tolérance, ils correspondent à l’emprise latérale des coulisses.

La cote verticale sans approximation

Malgré sa largeur de 5 m, cette P116 Rubis conserve 2600 mm de vide vertical sur 3000 mm nominaux. L’axe et le tablier roulé mobilisent donc 400 mm dans la partie supérieure de la baie.

Le rôle du profil dans le projet

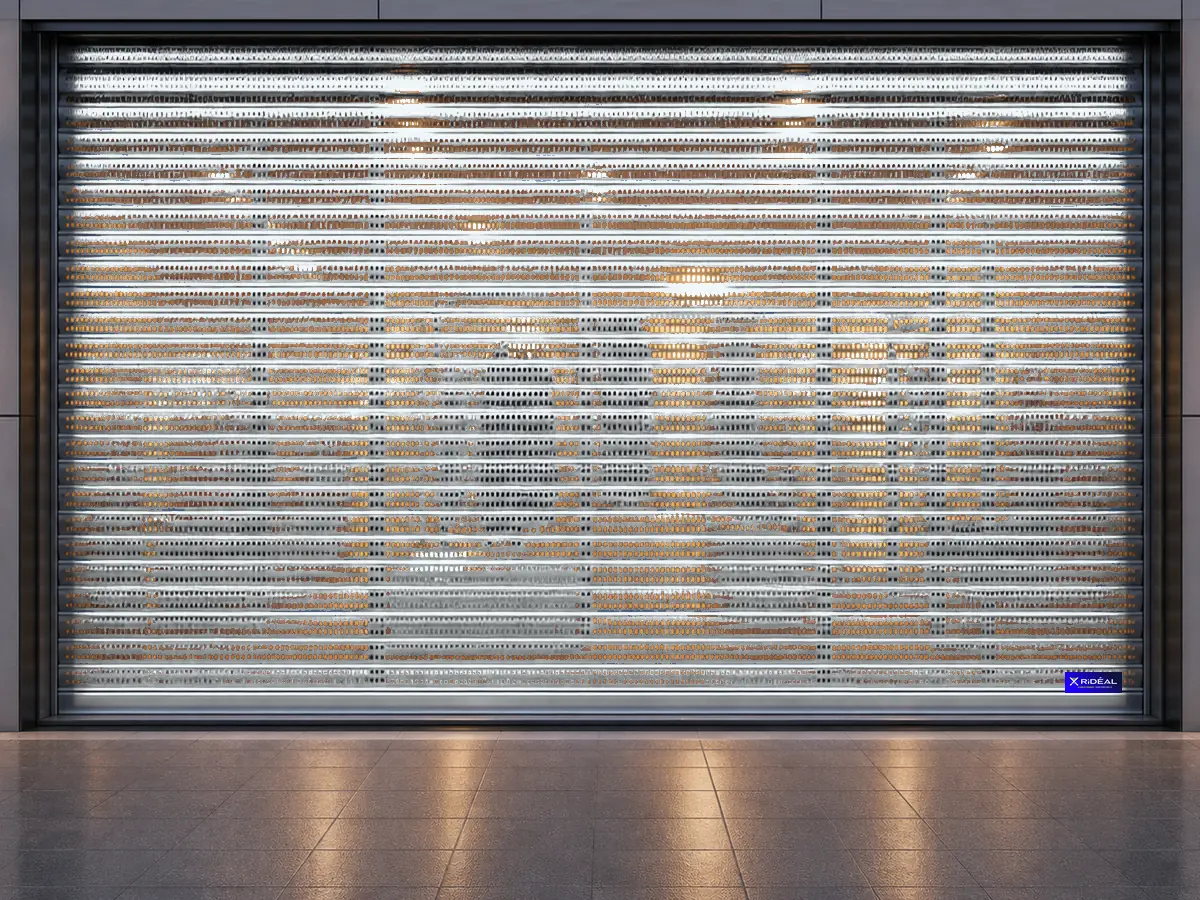

Cette lame ajourée laisse la présentation intérieure continuer à jouer son rôle hors des horaires d’ouverture. Elle se choisit lorsque la visibilité conserve une valeur commerciale.

Cette P116 Rubis de 5 m est fournie avec un moteur central 220 V déjà valorisé dans 1 611,07 €. Le chiffre affiché couvre donc le tablier et son actionnement. La baie doit disposer d’un point d’alimentation correctement placé.

Situer ce prix sans mélanger les gammes

La variation la plus proche mène au 3,5 m par 4 m, proposé à 1 390,26 €. Par rapport à lui, ce produit se situe à 220,81 € de plus pour 1,00 m² davantage, à technologie constante.

Les autres profils sur cette dimension

Deux autres lames sont publiées sur les mêmes 5 m par 3 m. La P116 pleine est proposée 1 386,45 €, avec 224,62 € d’économie face à cette P116 Rubis. La P97 vaut 1 707,27 € et ajoute 96,20 €. Les montants proviennent des références exactes de 15,00 m².

Les dispositions prévues pour la pose

Au bas de ce tablier de 5 m se trouve une SP130 avec serrure. La pose peut utiliser le tableau ou l’applique, tandis que l’enroulement se place côté intérieur ou extérieur. La prise de cotes doit couvrir ces choix et les accès techniques.

La grande P116 Rubis est rattachée à une production française dans l’usine de Noyarey, en Isère. Deux données complètent son origine, une garantie de 2 ans et la conformité CE. Elles sont rapportées sans extrapolation.

Le résumé utile pour valider la cote

Le choix réunit ici 15,00 m² de P116 Rubis, 4880 mm de largeur libre et une manœuvre électrique. La visibilité de la devanture, le gabarit vertical et l’implantation doivent tous correspondre à l’usage. Sur une telle portée, le relevé doit encore documenter les appuis, la réserve au dessus de la baie et l’accès qui permettra d’atteindre le moteur après la pose.

Préparer la pose de rideau métallique micro-perforé 5000×3000

La préparation de rideau métallique micro-perforé 5000×3000 commence par un relevé complet de la baie et de son environnement. Les obstacles, la nature du support et l’espace réservé au mécanisme doivent apparaître sur le même croquis. Cette lecture empêche de confondre les dimensions annoncées avec le gabarit effectivement disponible après la pose.

Caractéristiques à conserver dans le relevé. Dimensions du rideau (largeur × hauteur) : 5000 × 3000 mm — 5 × 3 m; Dimensions de baie requises : 4880 × 2600 mm; Largeur de passage utile : 4880 mm; Hauteur de passage utile : 2600 mm; Surface du tablier : 15,00 m². Pour rideau métallique micro-perforé 5000×3000, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de rideau métallique micro-perforé 5000×3000 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de rideau métallique micro-perforé 5000×3000 sans remplacer les documents fournis avec le produit ni les vérifications de pose.
