Rideau métallique micro-perforé 3,5 × 3 m — lame P116 Rubis

Rideau métallique micro-perforé 3500×3000 : dimensions et configuration

Rideau métallique micro-perforé 3500×3000 — profil P116 Rubis, lame micro-perforée; passage utile en largeur de 3380 mm; passage utile en hauteur de 2650 mm. Consultez également rideaux métalliques.

Le bon point de départ pour comparer

Avant de parler de profil, il faut lire la taille. Le tablier fait 3,5 m par 3 m, soit 10,50 m². Le tarif de 1 193,08 € correspond à 113,63 € par mètre carré et la largeur utile descend à 3380 mm.

La largeur commerciale de 3500 mm ne correspond pas à la largeur libre. Les coulisses consomment 120 mm au total, ce qui laisse 3380 mm de passage utile. Prendre la valeur du titre pour dimensionner un véhicule ou une machine créerait donc une erreur de douze centimètres.

Du tablier au gabarit vertical

La P116 Rubis dégage 2650 mm sous son mécanisme pour une hauteur de tablier de 3000 mm. Les 350 mm restants logent la partie haute. À cote identique, la P97 conserve 2650 mm et la DP106 se limite à 2600 mm.

Lire la lame au delà de son nom

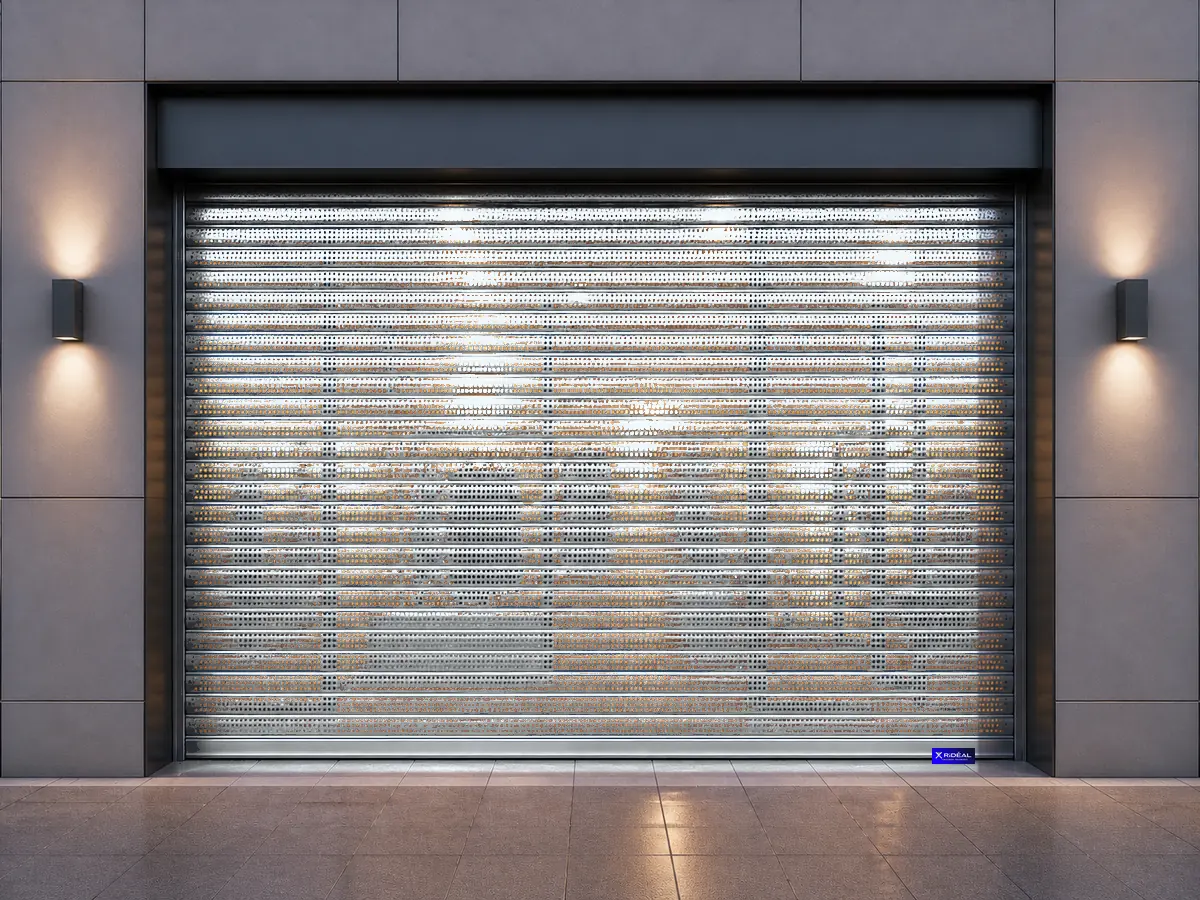

Le percement régulier de la P116 Rubis maintient un dialogue visuel avec l’intérieur. La façade ne devient pas totalement aveugle lorsque le commerce abaisse sa fermeture.

Un moteur central 220 V entraîne ce tablier micro perforé. La fourniture motorisée est comprise dans le tarif de 1 193,08 €. Avant montage, le projet doit confirmer le raccordement et sa compatibilité avec la disposition de la baie.

Une comparaison fondée sur la surface

Dans la même famille technique, la cote voisine 3 m sur 3,5 m est tarifée 1 214,04 €. La présente fiche se positionne à 20,96 € de moins à surface identique. Cette lecture évite une comparaison trompeuse entre équipements différents.

Comparer les profils à surface égale

Cette cote possède des équivalents concrets, lame pleine P116 à 1 034,64 €, soit 158,44 € de moins, lame bombée P97 9/10 à 1 295,66 €, soit 102,58 € de plus, et lame isolée DP106 à 2 822,05 €, soit 1 628,97 € de plus. Leur présence évite une règle moyenne appliquée à toute la gamme. Chaque supplément est celui du produit réel sur la dimension étudiée.

Ce que la prise de cotes doit couvrir

Pour cette P116 Rubis, une SP130 avec serrure ferme la zone inférieure. Le montage admet une implantation dans le tableau ou devant celui ci, en applique. Le sens intérieur ou extérieur doit être décidé après vérification de l’espace supérieur.

Les données générales de cette P116 Rubis mentionnent l’usine française de Noyarey en Isère. Elles précisent aussi CE au titre de la conformité et 2 ans au titre de la garantie. Rien d’autre n’est ajouté à ces déclarations.

Décider avec les bonnes valeurs

La référence associe une façade partiellement visible à 10,50 m² de tablier et 3380 mm de largeur praticable. Sa validation exige également une alimentation disponible et un sens d’enroulement compatible avec le local.

Les repères décisifs pour rideau métallique micro-perforé 3500×3000

Pour contrôler rideau métallique micro-perforé 3500×3000, mesurez l’ouverture en plusieurs points, examinez les appuis et repérez les alimentations ou obstacles proches. Les valeurs publiées restent celles de cette référence précise. Elles ne doivent pas être remplacées par celles d’une cote voisine ou d’un autre profil.

Caractéristiques à conserver dans le relevé. Dimensions du rideau (largeur × hauteur) : 3500 × 3000 mm — 3,5 × 3 m; Dimensions de baie requises : 3380 × 2650 mm; Largeur de passage utile : 3380 mm; Hauteur de passage utile : 2650 mm; Surface du tablier : 10,50 m². Pour rideau métallique micro-perforé 3500×3000, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de rideau métallique micro-perforé 3500×3000 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de rideau métallique micro-perforé 3500×3000 sans remplacer les documents fournis avec le produit ni les vérifications de pose.
