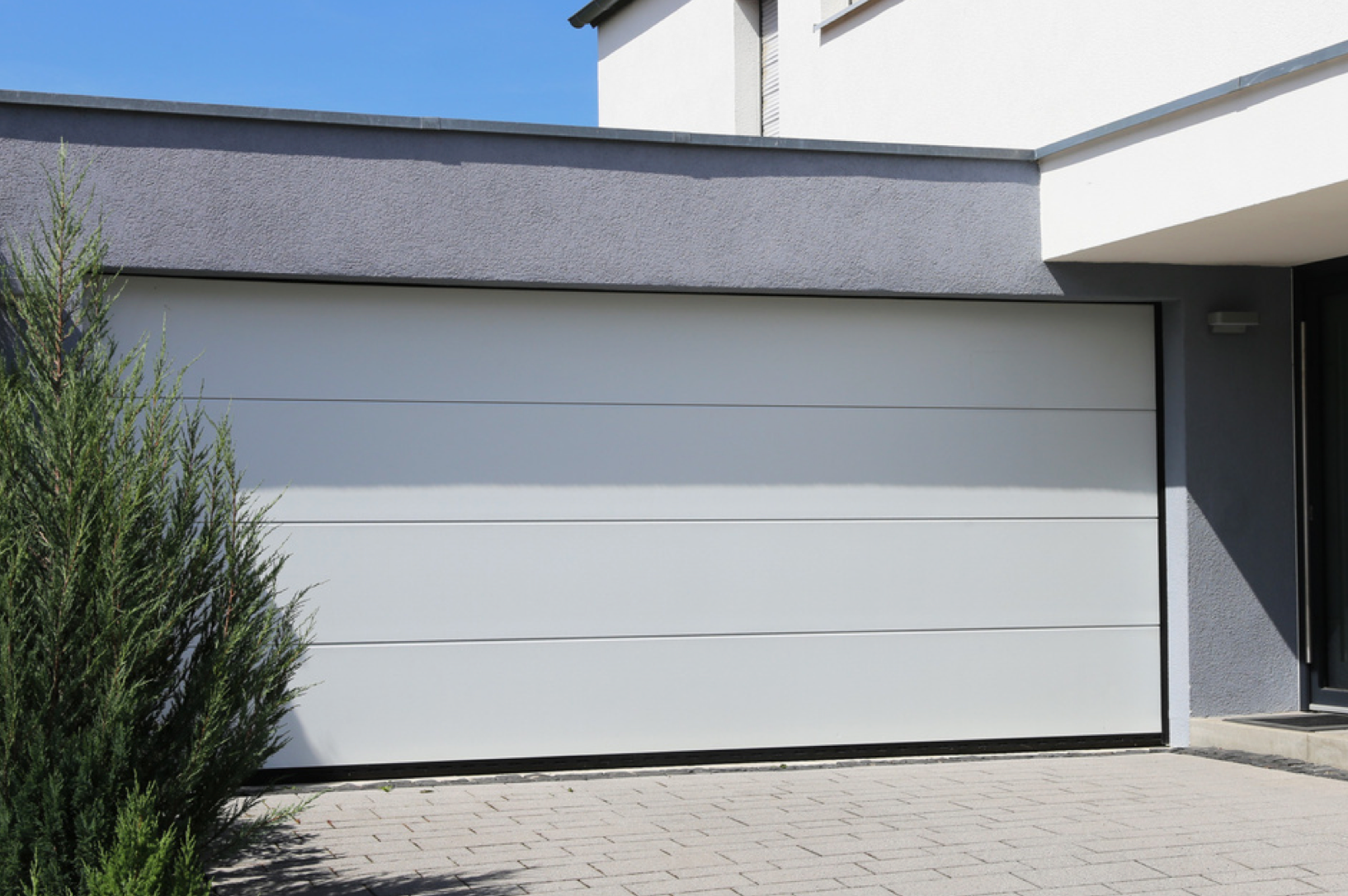

Vous voulez savoir comment poser une porte de garage sectionnelle DUO 160 chez vous, sans faire appel à un installateur ? Bonne nouvelle : la pose d’une porte de garage sectionnelle DUO 160 est tout à fait accessible, à condition de suivre la bonne méthode. Installer une porte de garage sectionnelle peut sembler technique, mais avec une méthode claire et les bons outils, la pose est parfaitement à votre portée. Dans ce guide Ridéal, on vous accompagne dans l’installation de votre porte de garage sectionnelle DUO 160, étape par étape, du déballage du kit jusqu’à la motorisation.
Poser une porte de garage sectionnelle DUO 160 n’a rien d’insurmontable. Avec un peu de méthode, les bons outils et environ une demi-journée devant soi, un bricoleur averti peut réaliser l’installation sans faire appel à un professionnel. Ce guide reprend la méthode Ridéal : la même que celle utilisée par nos installateurs, simplifiée pour un usage particulier.
À la fin de ce tutoriel sur comment poser une porte de garage sectionnelle DUO 160, votre porte sera installée, équilibrée, motorisée avec le moteur Yale et prête à fonctionner avec sa télécommande. On y va.
Avant toute chose, déballez l’ensemble des pièces livrées et vérifiez que rien ne manque. Un équipement standard de bricolage suffit pour l’installation de votre porte de garage sectionnelle DUO 160.
Posez tout votre matériel au sol dans l’ordre du montage avant de commencer. Vous gagnerez 30 à 45 minutes sur la pose totale et éviterez les allers-retours inutiles.
La prise de cotes conditionne toute la suite du chantier. Avant toute fixation, vérifiez les dimensions de votre ouverture. Mesurez systématiquement :
Même si vos murs présentent de légers défauts d’aplomb, des ajustements sont possibles lors de la pose. L’essentiel est de partir de mesures propres et précises, notées noir sur blanc avant de commencer.
Les rails forment le squelette de la porte de garage sectionnelle DUO 160. C’est l’étape la plus importante en termes de précision : si les rails sont bien posés, le reste suivra naturellement. Un mauvais alignement peut provoquer des frottements ou un fonctionnement difficile, prenez le temps de vérifier chaque côté.
Une fois l’ensemble correctement positionné, serrez dans cet ordre impératif : (1) rails verticaux → (2) rails horizontaux → (3) équerres plafond. La structure porteuse est maintenant solidement en place : vous pouvez passer aux panneaux.
Le montage des panneaux suit toujours la même logique : on commence par le bas et on remonte. Pour chaque panneau, le rythme est identique.
À chaque panneau ajouté, vérifiez trois points : l’emboîtement correct des panneaux (pas de jeu, pas d’écart), la rotation fluide des roulettes dans les rails, et l’absence de tout frottement. Si une roulette force, c’est qu’un rail est mal aligné : revenez sur l’étape 3 avant de continuer.
Ne passez jamais à l’étape suivante si un panneau frotte ou si une roulette résiste, c’est toujours plus simple à corriger maintenant qu’une fois les ressorts sous tension.
Il s’agit de l’étape la plus technique de la pose de votre porte de garage sectionnelle DUO 160. Les ressorts sont ce qui permet à la porte de monter et descendre sans effort excessif. Suivez à la lettre les instructions fournies pour :
L’objectif est d’équilibrer parfaitement la porte afin qu’elle s’ouvre facilement sans effort excessif. Une fois les ressorts installés, contrôlez soigneusement la tension et la sécurité de l’ensemble du système avant de passer à la suite.
Les ressorts stockent une énergie importante. Ne montez jamais une porte sans le câble de sécurité prévu à cet effet, et ne mettez jamais les mains à l’intérieur d’un ressort sous tension. En cas de doute, appelez un installateur Ridéal.
Avant de tester votre porte de garage sectionnelle DUO 160 manuellement, pensez à graisser : galets, rails, ressorts et roulements. Un bon graissage avant les premiers cycles garantit un fonctionnement silencieux et prolonge la durée de vie de votre installation.
Ouvrez et fermez la porte plusieurs fois. Elle doit :
En cas de blocage, le diagnostic suit presque toujours cet ordre :
Une porte de garage sectionnelle DUO 160 parfaitement équilibrée doit pouvoir rester immobile lorsque vous l’arrêtez à mi-course, ni descendre toute seule, ni remonter. C’est le test à valider avant de poser le moteur. Une porte bien réglée fonctionne de manière fluide et silencieuse.
Le moteur Yale proposé chez Ridéal a été choisi pour une raison simple : il s’auto-programme. Pas de fins de course manuelles à régler à la clé, pas de temporisations à mesurer. La machine fait le travail.
Le moteur lance alors deux cycles d’auto-apprentissage (ouverture/fermeture). Lorsque la lumière du moteur reste fixe, la programmation est terminée. Votre porte de garage sectionnelle DUO 160 est prête.
Maintenez les touches ESC + UP pendant 4 secondes pour lancer la procédure de synchronisation, puis appuyez sur le bouton de la télécommande à mémoriser. Un clignotement valide l’enregistrement.
Vous savez désormais comment poser une porte de garage sectionnelle DUO 160 de A à Z. Si vous avez suivi ce guide étape par étape, votre porte est installée, équilibrée, motorisée et programmée — le tout sans avoir eu besoin d’un professionnel pour la pose.
Une dernière recommandation après la pose : effectuez une vingtaine de cycles d’ouverture/fermeture les premiers jours et resserrez les fixations qui auraient pu se relâcher avec les vibrations. C’est le seul entretien indispensable la première semaine après l’installation de votre porte de garage sectionnelle DUO 160.
En cas de doute lors de la pose, consultez nos guides détaillés, visionnez nos vidéos d’accompagnement sur la chaîne YouTube Ridéal, ou contactez directement notre assistance technique. Chez Ridéal, nous vous accompagnons jusqu’à la mise en service complète de votre porte.
Avec un équipement standard de bricolage et ce guide étape par étape, la pose est tout à fait accessible à un bricoleur averti. Comptez environ une demi-journée pour une première installation.
Un perforateur, une visseuse, un mètre ruban, un niveau à bulle, une clé à cliquet, une clé à pipe et un tournevis suffisent. Aucun outil spécialisé n’est nécessaire.
Une fois branché, le moteur Yale réalise deux cycles d’apprentissage automatique après avoir appuyé sur SET. Il mémorise seul les positions haute et basse sans réglage manuel. Jusqu’à 30 télécommandes peuvent être mémorisées.
Vérifiez l’alignement des rails au niveau à bulle, contrôlez l’emboîtement des panneaux et ajustez la tension des ressorts d’un demi-tour. Un frottement vient dans 90% des cas d’un rail légèrement désaxé.
Environ une demi-journée pour un bricoleur averti, seul. À deux personnes, l’installation est généralement finalisée en 2 à 3 heures.
Installer une porte de garage sectionnelle peut sembler technique, mais avec une méthode claire et les bons outils, la pose est parfaitement accessible.
Voici le guide complet, étape par étape.
Avant de commencer, assurez-vous que votre colis contient bien :
Les panneaux de porte
Les rails verticaux et horizontaux
Les ressorts (torsion ou traction selon modèle)
Les équerres de fixation
La visserie complète
La motorisation (si commandée)
Perforateur
Visseuse
Mètre
Clé a cliquet
Clé a pipe
Un équipement standard de bricolage suffit pour l’installation.
Avant toute fixation, vérifiez les dimensions de votre ouverture :
Largeur
Hauteur
Écoinçons (espaces latéraux)
Hauteur de linteau
Même si vos murs présentent de légers défauts d’aplomb, des ajustements sont possibles lors de la pose. L’essentiel est de partir de mesures propres et précises.
Positionnez les rails de chaque côté de l’ouverture avec la barre d’écartement posé au sol .
Vérifiez leur parfaite verticalité à l’aide du niveau.
Fixez-les sans serrer totalement afin de permettre un ajustement final.
Un mauvais alignement peut provoquer des frottements ou un fonctionnement difficile. Prenez le temps de vérifier chaque côté.
Fixez les rails horizontaux dans le prolongement exact des rails verticaux.
Installez les équerres de fixation au plafond.
Vérifiez que l’ensemble est droit et parfaitement aligné.
Une fois l’ensemble correctement positionné :
Serrez définitivement les rails verticaux
Serrez les rails horizontaux
Serrez les équerres plafond
La structure porteuse est maintenant en place.
À chaque étape :
Vérifiez l’emboîtement correct des panneaux
Contrôlez la rotation fluide des roulettes
Assurez-vous qu’aucun frottement n’apparaît
Il s’agit de l’étape la plus technique.
Installez les ressorts conformément aux instructions fournies
Nombre de tours précis
Positionnement des câbles
Réglage de tension
L’objectif est d’équilibrer la porte afin qu’elle s’ouvre facilement sans effort excessif.
Une fois installés, contrôlez soigneusement la tension et la sécurité du système.
Avant de tester votre porte manuellement , pensez a graisser : galets , rails , ressorts et roulements .
Elle doit monter et descendre sans forcer
Elle doit rester stable en position intermédiaire
Aucun point dur ne doit apparaître
En cas de blocage :
Vérifiez l’alignement des rails
Contrôlez l’assemblage des panneaux
Ajustez la tension des ressorts si nécessaire
Une porte bien réglée fonctionne de manière fluide et silencieuse.
Si votre porte est motorisée avec un moteur Yale :
Branchez le moteur sur secteur.
À l’aide du bouton UP, montez la porte jusqu’à la hauteur souhaitée.
Ajustez si nécessaire avec le bouton DOWN.
Appuyez sur le bouton SET.
Le moteur lance alors deux cycles d’auto-apprentissage.
Lorsque la lumière reste fixe, la programmation est terminée.
Programmation de la télécommande Yale :
Maintenez les touches ESC + UP pendant 4 secondes pour lancer la procédure de synchronisation.
Votre porte sectionnelle est désormais installée.
En cas de doute lors de la pose :
Consultez nos guides détaillés
Visionnez nos vidéos d’accompagnement
Contactez notre assistance technique
Chez Ridéal, nous vous accompagnons jusqu’à la mise en service complète de votre porte.
