Rideau métallique micro-perforé 3 × 3 m — lame P116 Rubis

Rideau métallique micro-perforé 3000×3000 : dimensions et configuration

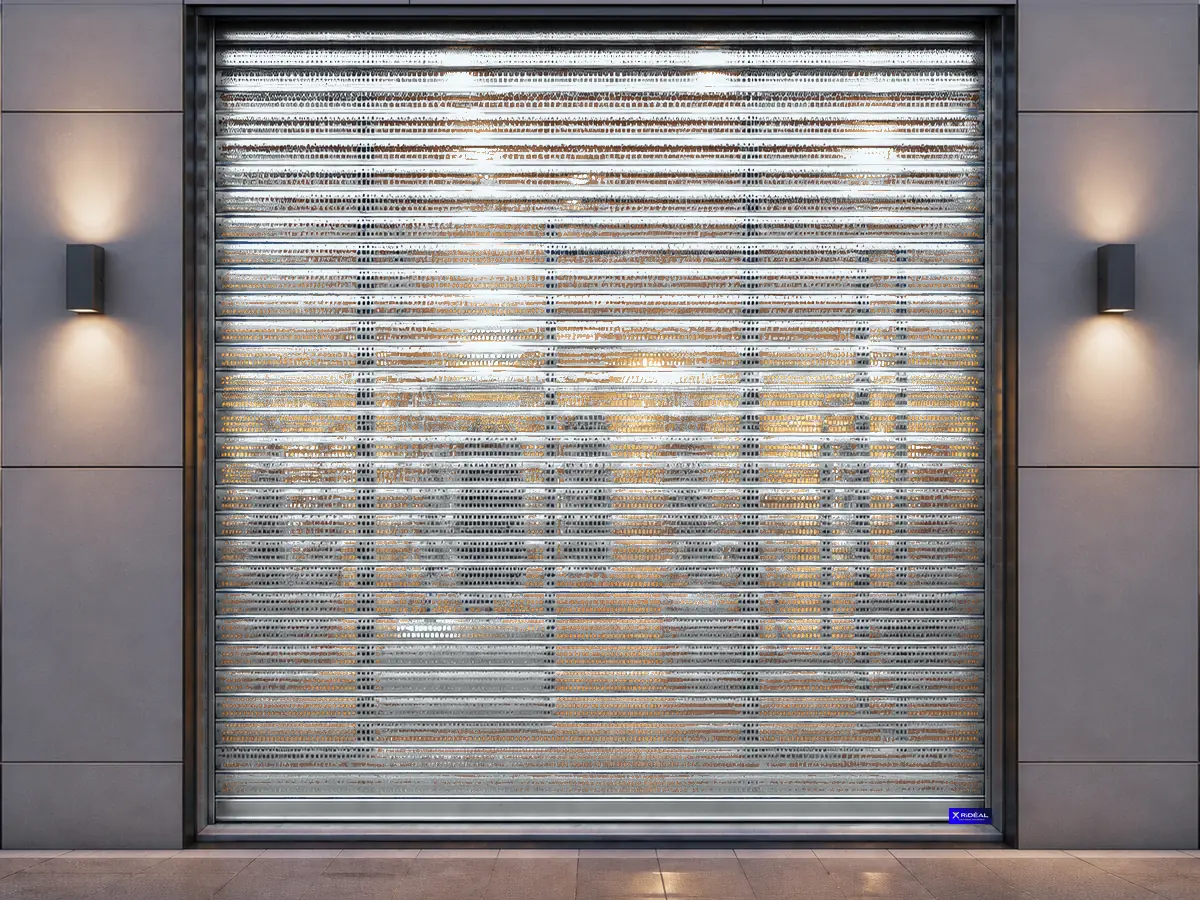

Rideau métallique micro-perforé 3000×3000 — profil P116 Rubis, lame micro-perforée; passage utile en largeur de 2880 mm; passage utile en hauteur de 2650 mm. Consultez également rideaux métalliques.

Ce que la dimension annoncée donne réellement

Le produit est défini par 3 m de largeur, 3 m de hauteur et 9,00 m² de surface. À 1 117,44 €, chaque mètre carré revient à 124,16 €. Ces valeurs décrivent le tablier, pas encore toute l’ouverture disponible entre coulisses.

Pour la prise de cotes, retenez 2880 mm et non 3000 mm. La première mesure décrit l’espace libre, la seconde le rideau vendu. Les guidages expliquent leur différence constante de 120 mm.

Vérifier la hauteur sous l’axe

Le passage mesuré en hauteur vaut 2650 mm. La fermeture de 3000 mm réserve ainsi 350 mm au système placé au dessus de la baie. La variante DP106 de même taille descend à 2600 mm, avec 50 mm de moins.

Une lame choisie pour sa fonction

Les ajours de la P116 Rubis laissent passer le regard et une partie de la lumière. Cette propriété sépare nettement cette version des tabliers pleins ou isolés.

Cette cote carrée est vendue avec un moteur central 220 V intégré à son prix. La manœuvre motorisée appartient donc à la référence micro perforée. L’étude doit coordonner alimentation, commande et accès futur au mécanisme.

La dimension proche dans la même famille

Le repère comparable conserve la lame et l’actionnement, mais mesure 2,8 m par 3 m. Affiché 1 089,58 €, il place cette fiche à 27,86 € de plus pour 0,60 m² davantage.

Comparer les profils à surface égale

Pour le carré de 3 m, les comparables publiés sont lame pleine P116 à 973,76 €, soit 143,68 € de moins, lame bombée P97 9/10 à 1 170,42 €, soit 52,98 € de plus, et lame isolée DP106 à 2 577,60 €, soit 1 460,16 € de plus. Toutes ces fermetures couvrent exactement 9,00 m². Les différences de montant peuvent donc être examinées sans corriger la surface, en tenant compte de la fonction propre à chaque lame.

Du support au sens d’enroulement

La fiche du rideau micro perforé prévoit une SP130 avec serrure. Elle accepte une fixation en tableau ou en applique, tandis que le rouleau peut se trouver du côté intérieur ou extérieur. Le relevé doit inclure ces choix et les futurs accès techniques.

L’attribut d’origine de ce format carré cite la fabrication française à Noyarey en Isère. Son cadre publié comprend aussi une durée de garantie de 2 ans ainsi que la conformité CE. Aucun label absent n’est ajouté.

Les contrôles à réunir avant commande

Le format carré doit être confronté au plan avec ses 2880 mm utiles, pas seulement avec sa largeur commerciale. Les 9,00 m², le profil micro perforé et le moteur central constituent les autres points à confirmer avant commande.

Les contrôles essentiels avant de commander rideau métallique micro-perforé 3000×3000

Rideau métallique micro-perforé 3000×3000 doit être confronté aux dimensions réelles de la baie, aux dégagements disponibles et au support de fixation. Mesurez à plusieurs endroits et conservez la valeur la plus contraignante. Le nom commercial d’une cote ne suffit pas pour valider le passage utile ou la place nécessaire aux organes de guidage.

Caractéristiques à conserver dans le relevé. Dimensions du rideau (largeur × hauteur) : 3000 × 3000 mm — 3 × 3 m; Dimensions de baie requises : 2880 × 2650 mm; Largeur de passage utile : 2880 mm; Hauteur de passage utile : 2650 mm; Surface du tablier : 9,00 m². Pour rideau métallique micro-perforé 3000×3000, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de rideau métallique micro-perforé 3000×3000 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de rideau métallique micro-perforé 3000×3000 sans remplacer les documents fournis avec le produit ni les vérifications de pose.
