Porte sectionnelle industrielle manuelle 3 × 3 m (3000 × 3000 mm)

Porte sectionnelle industrielle manuelle 3000×3000 : dimensions et configuration

Porte sectionnelle industrielle manuelle 3000×3000 — manœuvre manuelle — treuil à chaîne; portillon en option — centre, droite ou gauche, seuil plat; en option — 5 par section maximum. Consultez également portes sectionnelles industrielles.

Les nombres propres à la référence

Les 3 m de largeur rencontrent ici 3 m de hauteur, soit un carré de 9,00 m². Le prix affiché est 1 525,16 €. Cette emprise revient à 169,46 € par mètre carré sur la référence manuelle étudiée.

Ce que révèle la géométrie

Les deux côtés égaux donnent une forme carrée avec un rapport largeur hauteur de 1,00. Le relevé doit malgré tout contrôler séparément les 3000 mm horizontaux et verticaux sur le support fini.

Le rang dimensionnel du modèle

Le carré manuel de 3 m occupe le troisième rang par surface dans la série au treuil. Ses 9,00 m² se placent entre les 8,40 m² du 2,8 m par 3 m et le palier suivant de 10,00 m².

La lecture technique des panneaux

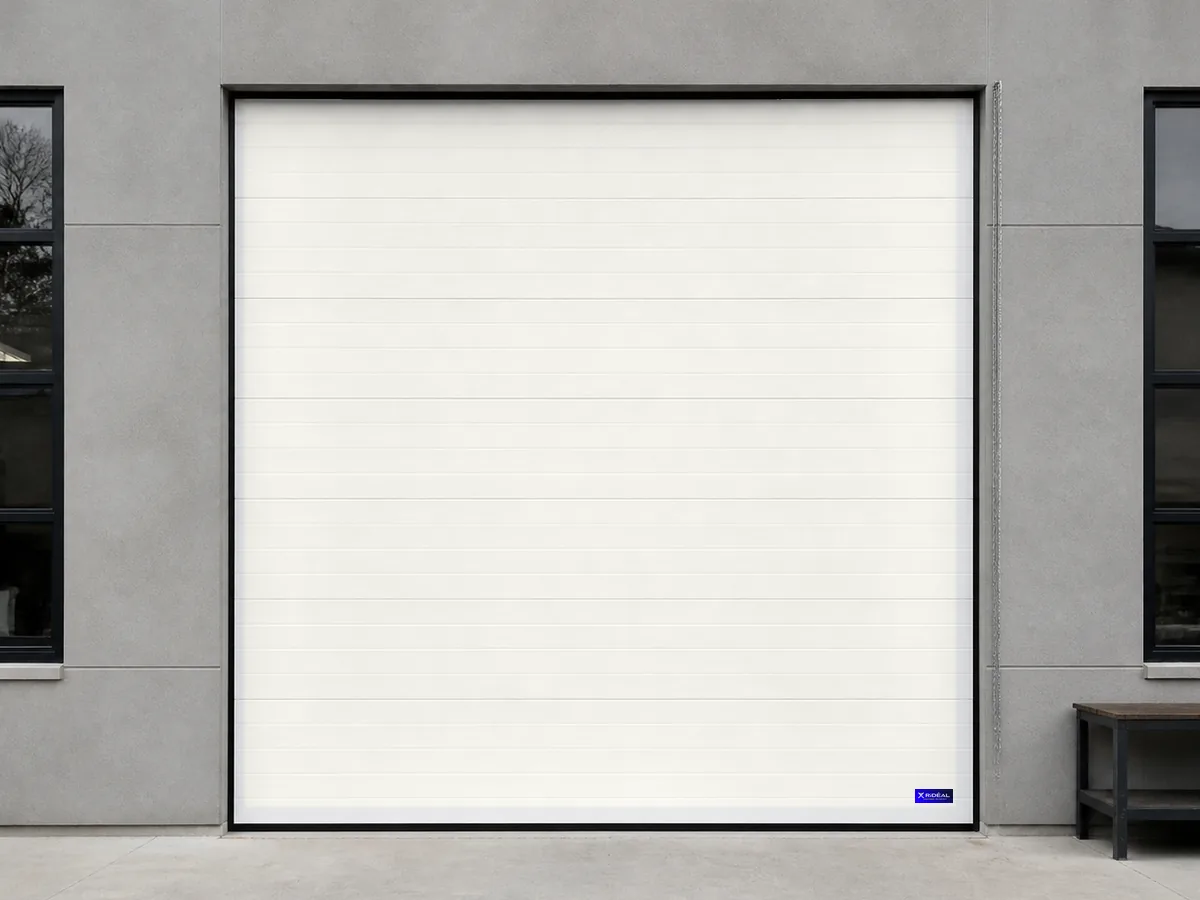

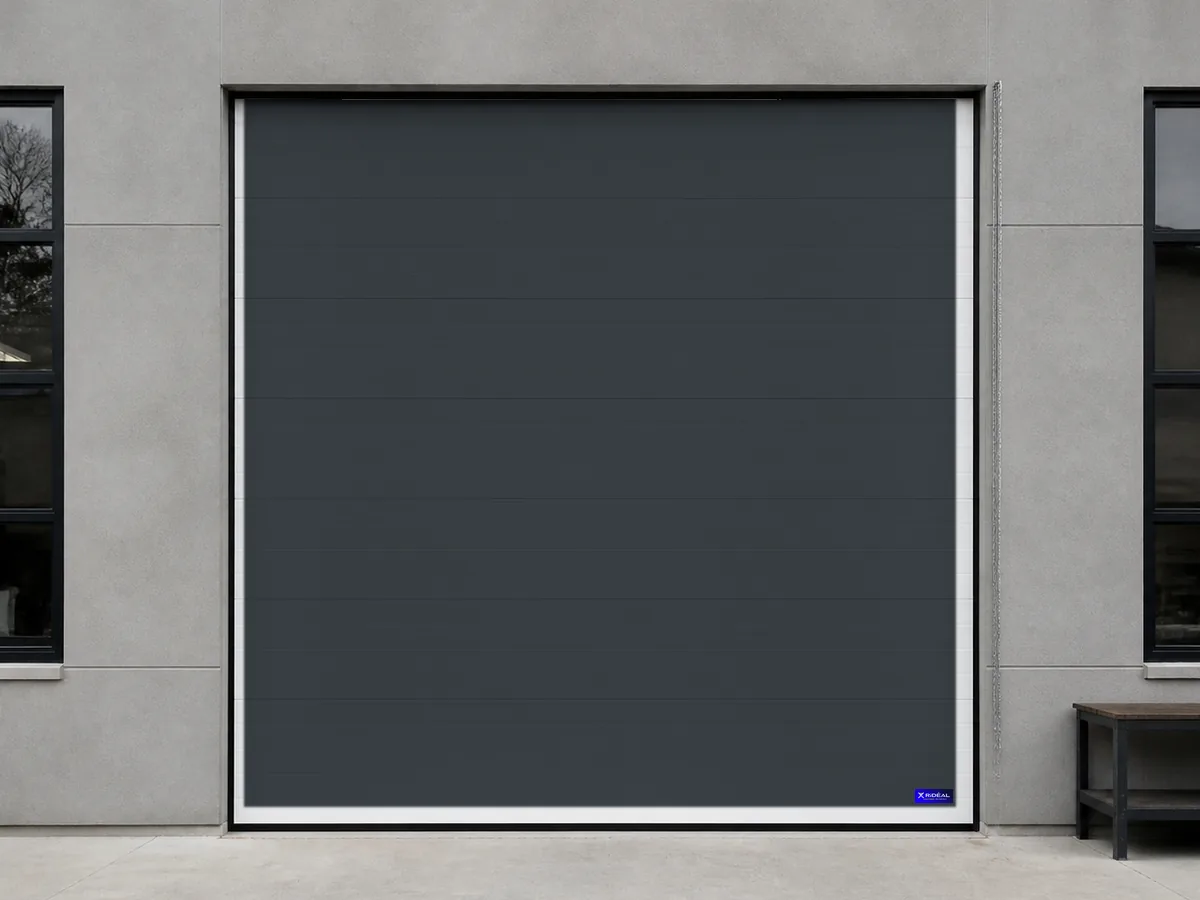

Le carré manuel de 3 m utilise des panneaux rainurés proposés dans neuf coloris standard. Cette donnée concerne la finition du tablier de 9,00 m². Le choix de teinte doit être arrêté sans modifier les contrôles propres au treuil et à la baie.

Réserver le volume de levée

La levée standard du carré manuel demande 420 mm au dessus de la baie. Une option réduite abaisse cette retombée à 200 mm, et une course verticale est également possible. Le plafond de l’atelier doit déterminer la solution retenue.

Ce que l’équipement change à l’usage

L’ouverture et la fermeture s’effectuent ici avec un treuil à chaîne. Le produit précise que la manœuvre manuelle demeure prévue jusqu’à 12,00 m². Ce seuil doit rester attaché à la configuration concernée.

Manœuvre et équipements possibles

Une motorisation peut être ajoutée ultérieurement à ce carré manuel. Le portillon est optionnel au centre, à droite ou à gauche avec seuil plat. Pour la lumière, la page autorise jusqu’à cinq hublots sur chaque section.

Un repère tarifaire cohérent

Le format voisin de 2,8 m sur 3 m retire 0,60 m² mais conserve le montant de 1 525,16 €. Le carré étudié offre ainsi la surface supérieure entre ces deux portes au treuil sans supplément catalogue.

Le choix fonctionnel à surface égale

Le 2,8 m par 3 m de la même série couvre 8,40 m², soit 0,60 m² de moins. Il est pourtant affiché au tarif identique de 1 525,16 €. Le carré de 3 m procure donc davantage de tablier sans écart de prix catalogue.

Ce qui accompagne cette référence

Le carré manuel porte la conformité CE et une garantie annoncée de 2 ans. Son origine est déclarée française, dans l’usine de Noyarey en Isère. Ces trois mentions sont reprises sans leur attribuer une performance supplémentaire.

Les contrôles avant commande

Le carré de 3 m peut être retenu après confirmation de la baie finie, de la place haute choisie et de l’accès au treuil. Sa surface reste sous le plafond manuel publié. Le plan de pose doit aussi représenter les fixations, les obstacles au plafond et les futurs besoins de maintenance.

Les contrôles essentiels avant de commander porte sectionnelle industrielle manuelle 3000×3000

Porte sectionnelle industrielle manuelle 3000×3000 doit être confronté aux dimensions réelles de la baie, aux dégagements disponibles et au support de fixation. Mesurez à plusieurs endroits et conservez la valeur la plus contraignante. Le nom commercial d’une cote ne suffit pas pour valider le passage utile ou la place nécessaire aux organes de guidage.

Caractéristiques à conserver dans le relevé. Dimensions de baie requises : 3000 × 3000 mm — 3 × 3 m; Surface du tablier : 9,00 m²; Manœuvre : Manuelle — treuil à chaîne; Limite de la manœuvre manuelle : 12 m² de tablier; Type de levée : Standard — retombée 420 mm. Pour porte sectionnelle industrielle manuelle 3000×3000, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de porte sectionnelle industrielle manuelle 3000×3000 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de porte sectionnelle industrielle manuelle 3000×3000 sans remplacer les documents fournis avec le produit ni les vérifications de pose.
