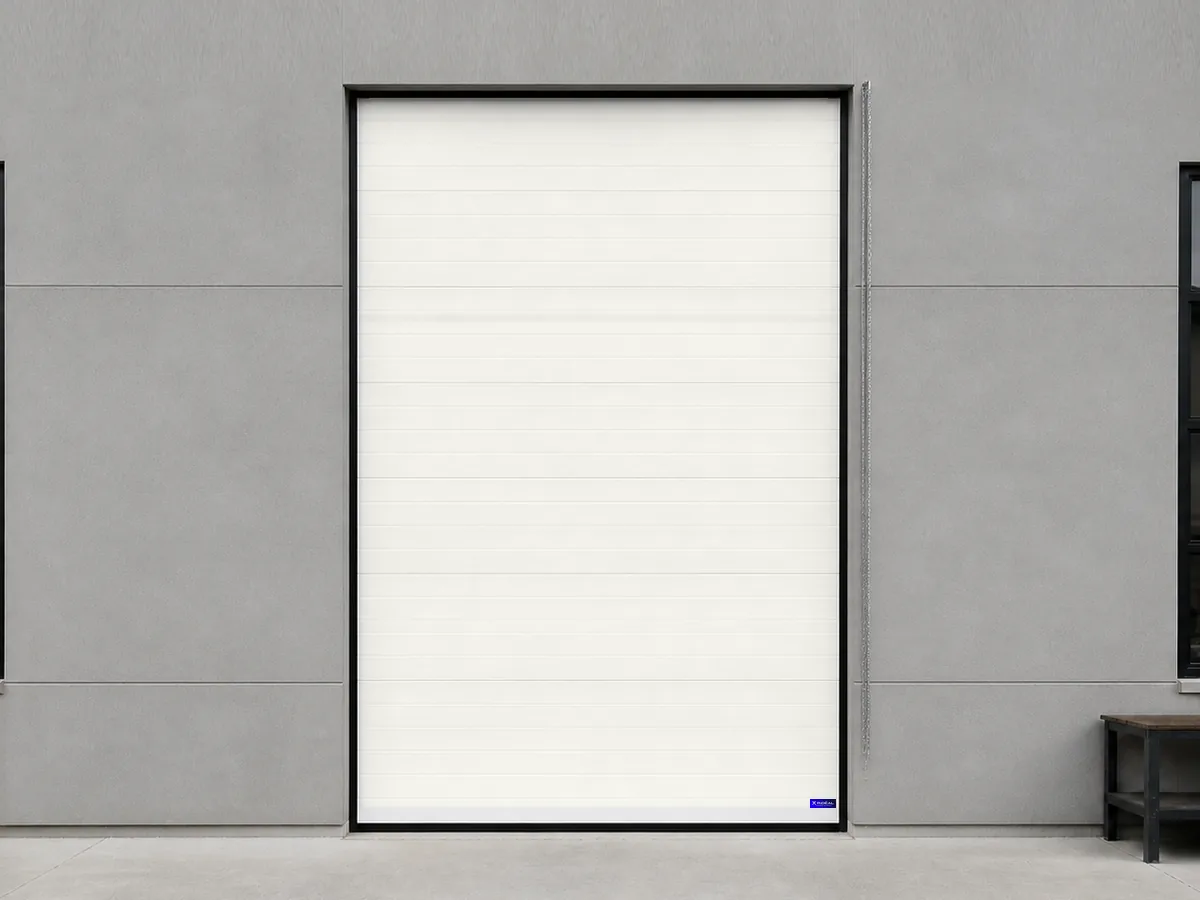

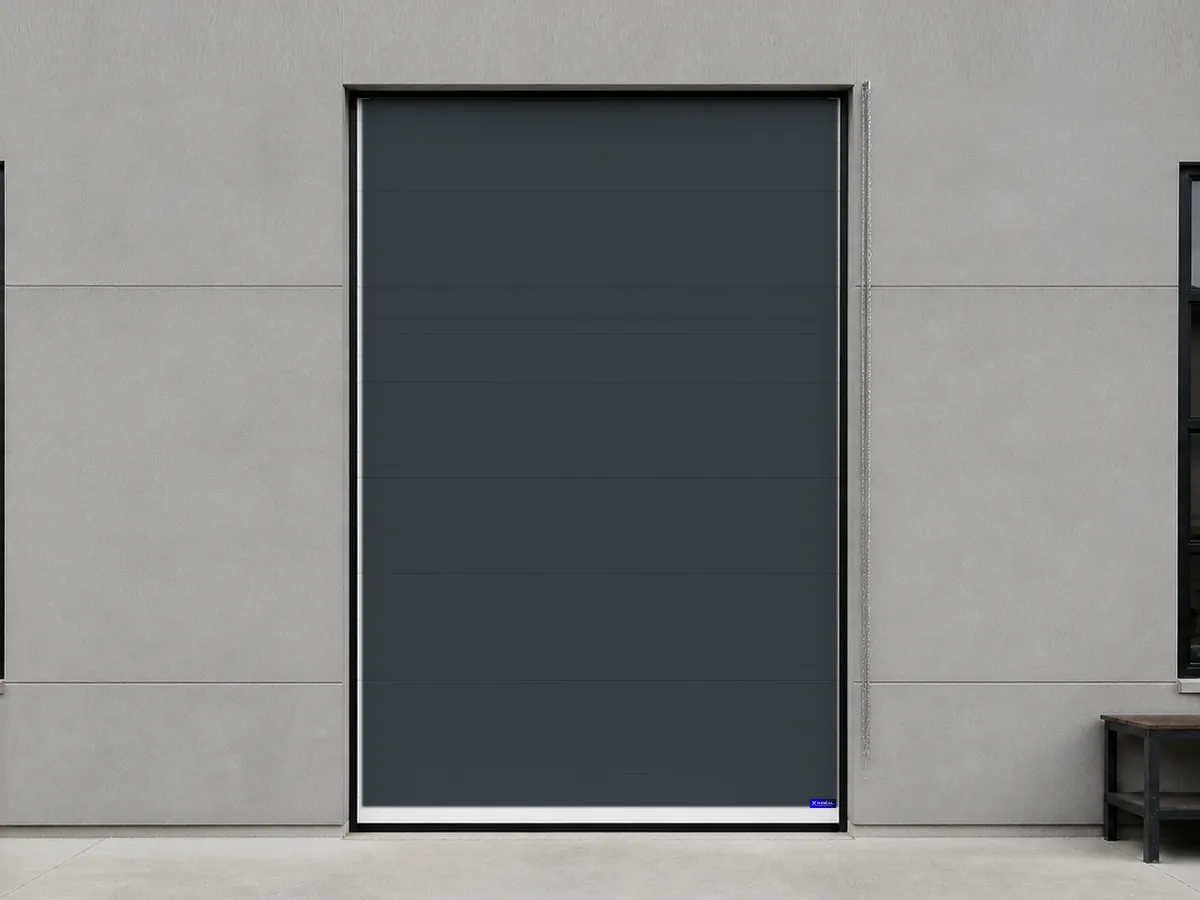

Porte sectionnelle industrielle manuelle 3 × 3,5 m (3000 × 3500 mm)

Porte sectionnelle industrielle manuelle 3000×3500 : dimensions et configuration

Porte sectionnelle industrielle manuelle 3000×3500 — manœuvre manuelle — treuil à chaîne; portillon en option — centre, droite ou gauche, seuil plat; en option — 5 par section maximum. Consultez également portes sectionnelles industrielles.

Une fiche à lire en mesures

Cette porte manuelle vise une baie de 3 m sur 3,5 m. Son tablier représente 10,50 m² et le catalogue demande 1 651,25 €. Le calcul surfacique donne 157,26 € par mètre carré.

Le rapport entre les côtés

La hauteur dépasse la largeur de 500 mm et dessine un rectangle vertical. Le rapport entre les axes vaut 0,86. Ces proportions doivent correspondre au passage réel, indépendamment des 10,50 m² calculés.

Situer la surface sans changer de famille

Cette porte verticale couvre 10,50 m². Elle appartient au troisième palier surfacique de la gamme manuelle, après 10,00 m² et avant le carré de 10,89 m². Trois références seulement présentent une aire supérieure.

Ce que le catalogue dit du tablier

Sur la porte manuelle de 3 m par 3,5 m, la surface visible reste rainurée. Neuf couleurs standard figurent au catalogue. L’aspect peut ainsi suivre le bâtiment, tandis que la hauteur et la limite du treuil restent des décisions distinctes.

Le mouvement dans la partie haute

Pour les 3,5 m de hauteur, le standard réserve 420 mm en partie haute. Le catalogue propose 200 mm avec la levée réduite optionnelle ou une implantation verticale. Le relevé doit repérer les réseaux avant de choisir.

Une fonction à rapprocher du besoin

Cette porte se distingue par son treuil manuel à chaîne. La donnée de gamme ne laisse pas d’ambiguïté, le dispositif est limité à 12,00 m² de tablier. La fréquence des cycles doit également être appréciée.

Organiser les usages de la porte

La fiche prévoit une évolution possible vers un entraînement motorisé. Elle propose aussi un portillon central ou latéral à seuil plat. Les hublots restent optionnels et leur nombre ne peut dépasser cinq par section.

Le voisin utile dans la même famille

À 3,5 m de large pour 3 m de haut, la cote transposée ferme les mêmes 10,50 m². Elle est affichée 1 610,61 €, ce qui place la présente version verticale 40,64 € au dessus.

Comparer sans changer les dimensions

La cote transposée de 3,5 m par 3 m conserve exactement 10,50 m². Son prix atteint 1 610,61 €, soit 40,64 € de moins que les 1 651,25 € de cette porte. La comparaison isole ainsi l’effet des proportions à surface constante.

Le cadre documentaire publié

Cette référence au treuil bénéficie de 2 ans de garantie et affiche CE au titre de la conformité. La production publiée se situe en France sur le site de Noyarey, en Isère. Le relevé reste limité à ces attributs.

Valider la cote et sa fonction

Pour valider cette porte verticale, le chantier doit réunir la cote 3000 × 3500 mm, le fonctionnement par chaîne et la levée compatible. Le rythme des passages complète cette vérification. L’implantation finale préservera les appuis, le parcours du tablier et un accès sûr au mécanisme.

Valider les dimensions et la sécurité de porte sectionnelle industrielle manuelle 3000×3500

Avant de valider porte sectionnelle industrielle manuelle 3000×3500, contrôlez la largeur, la hauteur, l’aplomb et la réserve autour de l’ouverture. Le relevé doit aussi tenir compte de la manœuvre et de l’accès futur aux composants. Ces vérifications relient les données du catalogue aux contraintes concrètes du chantier.

Caractéristiques à conserver dans le relevé. Dimensions de baie requises : 3000 × 3500 mm — 3 × 3,5 m; Surface du tablier : 10,50 m²; Manœuvre : Manuelle — treuil à chaîne; Limite de la manœuvre manuelle : 12 m² de tablier; Type de levée : Standard — retombée 420 mm. Pour porte sectionnelle industrielle manuelle 3000×3500, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de porte sectionnelle industrielle manuelle 3000×3500 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de porte sectionnelle industrielle manuelle 3000×3500 sans remplacer les documents fournis avec le produit ni les vérifications de pose.
