Pièces porte industrielle
En bref
Une réparation porte sectionnelle industrielle passe presque toujours par une pièce d'usure : roulette, charnière, câble ou parachute. Notre catalogue en tient 17 en stock, de 14,99 € à 1 999 €. Trois organes échappent à cette logique, parce qu'ils ne se vendent pas à la pièce et imposent le remplacement d'un ensemble.
Sur une porte à panneaux articulés, la panne vient presque toujours de la liaison entre le tablier et son guidage. Les organes de sécurité, eux, ne tombent pas en panne : ils se déclenchent, ce qui est très différent.
Une porte sectionnelle industrielle est un empilement de panneaux acier de 42 mm reliés par des charnières, guidés dans des rails par des roulettes, et équilibrés par un arbre à ressorts relié au tablier par des câbles. Chaque élément de cette chaîne a un mode de défaillance connu.
Les roulettes s'usent parce qu'elles roulent. Les charnières se fatiguent parce qu'elles articulent à chaque cycle. Les câbles se détendent ou s'effilochent. Le rail, lui, ne casse pas de lui-même : il se déforme sous un choc, en général un chariot élévateur.
La hiérarchie est utile parce qu'elle indique où regarder en premier, et parce qu'elle correspond à l'ordre des prix. Une roulette coûte 1,80 €, un panneau ne se vend pas du tout. Entre les deux, il y a tout ce que nous tenons en stock.
Cette page liste donc les 17 références disponibles, ce qu'elles traitent, et surtout ce qu'aucune d'entre elles ne traitera. C'est cette dernière liste qui manque partout ailleurs.
Cinq observations suffisent à savoir si la panne relève d'une pièce à 20 € ou d'une intervention lourde. Elles se font porte fermée, moteur coupé, en moins de dix minutes.
Une réparation porte sectionnelle industrielle commence par une observation, jamais par un démontage. Notez ce que vous voyez avant de toucher quoi que ce soit. Un technicien appelé avec un diagnostic précis intervient plus vite, et la pièce peut arriver avec lui plutôt qu'au second passage.

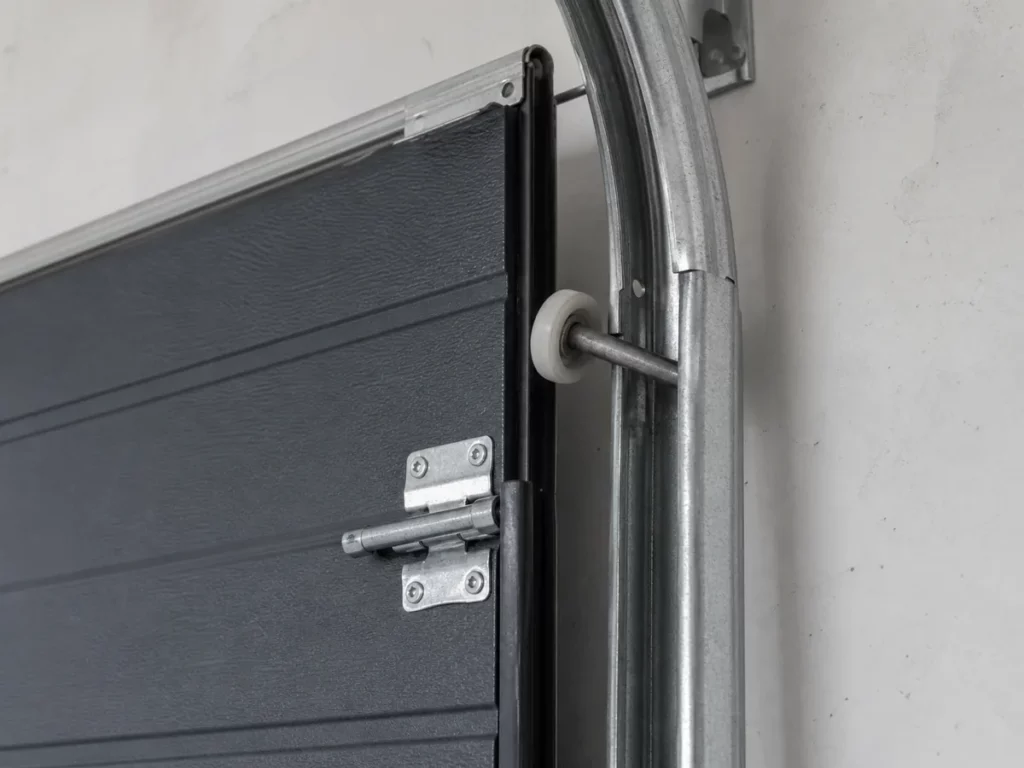

Un côté monte plus vite que l'autre. La cause habituelle est un câble détendu d'un seul côté, ou une roulette bloquée. Ne forcez pas la manœuvre : un tablier de travers se coince dans le rail et le déforme, et vous passez d'une pièce à 1,80 € à un ensemble à remplacer.
Coupez l'alimentation et vérifiez la tension des deux câbles à la main, sans les manipuler.
C'est la signature d'une charnière fatiguée ou d'une vis desserrée. Les charnières intermédiaires se vendent 21,80 € les dix, les charnières latérales à pont avec leur visserie 54,99 € les dix.
Ce remplacement se fait porte fermée, section par section, en partie basse. En partie haute, les câbles sont sous charge et le geste change de nature.
L'équilibrage est en cause, donc les ressorts. C'est le seul symptôme de cette liste qui interdit toute intervention sans outillage. Nos parachutes de câble, à 69,99 € la paire, existent précisément pour retenir le tablier si un câble lâche.
Appelez un professionnel équipé. Une porte industrielle mal équilibrée est une masse de plusieurs centaines de kilos suspendue.
Regardez la chaîne de treuil et l'accouplement avant de suspecter le moteur. Une chaîne de treuil GFA de 10 m coûte 44,99 €, un accouplement PS fixe aluminium 16,99 €. Un moteur GFA neuf commence à 640 € en 400 V.
Le rapport entre ces montants explique pourquoi il faut vérifier la transmission avant de commander un moteur.
Dans la majorité des cas, ce n'est pas une panne mais une sécurité qui fait son travail. Un obstacle, une cellule photoélectrique encrassée ou désalignée suffit. Nettoyez les optiques et vérifiez l'alignement avant tout démontage.
Si la porte redescend après nettoyage, notez l'incident au carnet et passez à autre chose.
Au catalogue
Voici l'inventaire complet des pièces détachées porte sectionnelle industrielle, tel qu'il figure sur la boutique. Aucune de ces références n'est un article d'appel : ce sont les pièces que notre atelier de Noyarey monte sur les portes qu'il fabrique.
Le tableau reprend les principales, par ordre de prix croissant. Les conditionnements par dix correspondent à ce qu'une porte consomme sur plusieurs années, ce qui rend le prix unitaire beaucoup plus faible qu'il n'en a l'air.
Aux références ci-dessous s'ajoutent le câble électrique GFA PSI à 79,99 €, le hublot rectangulaire de 680 × 373 × 40 mm à 79,90 €, la rallonge de cordelette 2 × 7 m à 21,21 €, les quatre motorisations GFA de 640 € à 989 €, et l'outil de mise en tension des ressorts à 1 999 €.
Une remarque sur ce dernier montant, parce qu'il détonne. Il ne s'agit pas d'une coquille et encore moins d'un consommable : c'est un outillage professionnel de mise en tension, sans rapport avec les pièces voisines de la même série. Ne le retenez pas pour estimer le prix moyen d'une pièce.
| Pièce | Conditionnement | Prix usine | Prix à l'unité | Organe concerné |
|---|---|---|---|---|
| Verrou latéral | À l'unité | 14,99 € | 14,99 € | Verrouillage |
| Accouplement PS fixe aluminium | À l'unité | 16,99 € | 16,99 € | Transmission |
| Roulette nylon 111 mm | Par 10 | 17,99 € | 1,80 € | Guidage |
| Charnière intermédiaire | Par 10 | 21,80 € | 2,18 € | Articulation |
| Roulette nylon 193 mm | Par 10 | 34,99 € | 3,50 € | Guidage grande levée |
| Charnière latérale pont et vis | Par 10 | 54,99 € | 5,50 € | Articulation latérale |
Au catalogue
Nos trois gammes ne se réparent pas de la même façon, et il serait malhonnête de laisser croire l'inverse. Sur la porte de garage sectionnelle, notre catalogue ne contient aucune pièce mécanique, et nous le disons ici plutôt qu'après votre commande.
Une réparation porte sectionnelle industrielle n'a rien à voir avec une réparation de porte de garage, et le relevé est sans ambiguïté, catégorie par catégorie.
Autrement dit, si vous cherchez un ressort ou un câble pour une porte de garage sectionnelle, notre boutique ne vous servira à rien, et une requête sur nos pages ne doit pas vous faire perdre de temps. En revanche, pour une porte industrielle, la réparation porte sectionnelle industrielle se traite avec des pièces d'origine, commandées en direct usine et livrées avec suivi de livraison par téléphone.
Cette asymétrie n'est pas un oubli de notre part. Une porte industrielle vit dans un environnement qui l'abîme, avec des chariots, des cadences et des chocs, et elle est faite pour être entretenue pièce par pièce. Une porte de garage sectionnelle ouvre deux fois par jour dans un garage propre.
Trois défauts sortent du champ des pièces détachées et imposent le remplacement d'un ensemble. Les reconnaître évite de dépenser deux fois, une première fois en pièces inutiles, une seconde en remplacement.
Aucune de ces trois situations ne trouve de solution dans les 17 références du catalogue, et nous préférons l'écrire noir sur blanc. Ce sont les limites d'une réparation porte sectionnelle industrielle, et elles sont franches.
La bonne nouvelle tient au prix du neuf en direct usine. Une porte sectionnelle industrielle de 3 × 3 m coûte 1 414,93 € chez nous, motorisation à part, et une 2,5 × 2,5 m descend à 1 150,85 €. Au-delà d'un certain montant de pièces et de main-d'œuvre, remplacer coûte moins cher que réparer, et repart pour une garantie de 2 ans.
C'est un arbitrage que nous vous invitons à faire de bonne foi, avec les deux chiffres sous les yeux. Notre page sur ce qui se décide avant que le camion arrive détaille ce que suppose un remplacement en site occupé.
Elles ont toutes le même mécanisme : une petite usure non traitée qui reporte l'effort sur une pièce plus chère. La chaîne de conséquences est courte et toujours la même.
Voici ce que nous voyons revenir le plus souvent sur les portes industrielles que nous fabriquons.
Ce dernier point n'est pas une recommandation de confort. Il découle de l'arrêté du 21 décembre 1993 sur les portes et portails automatiques des lieux de travail, qui impose une vérification à la suite de toute défaillance et la traçabilité des interventions. Nous l'avons détaillé dans notre page sur la maintenance d'une porte automatique.
L'arbitrage entre une réparation porte sectionnelle industrielle et un remplacement se fait en additionnant les pièces nécessaires, puis en comparant au prix d'une porte neuve de la même cote. Voici les deux colonnes, avec nos tarifs usine.
Le tableau ci-dessous prend les cotes les plus courantes de notre catalogue et les met en regard d'un jeu de pièces d'usure complet, roulettes et charnières comprises, hors main-d'œuvre et hors motorisation.
La lecture est simple. Tant que la panne se règle avec des pièces d'usure, réparer reste très largement gagnant. Dès qu'un panneau ou un rail entre dans l'équation, la balance bascule, et il faut alors regarder le prix du neuf plutôt que d'empiler les devis.
Notez que ces prix sont des prix usine, sans intermédiaire, et que le suivi de livraison est assuré par téléphone sur toutes les cotes. La norme produit applicable aux portes industrielles et commerciales encadre les caractéristiques déclarées d'une porte neuve, ce qu'aucune réparation ne restitue une fois le tablier déformé.
Le contraste avec la gamme résidentielle vaut le détour : sur une porte de garage, aucune pièce mécanique ne se vend au détail, et nous expliquons pourquoi.
| Cote | Surface | Porte neuve motorisée | Jeu complet de roulettes et charnières |
|---|---|---|---|
| 2,5 × 2,5 m | 6,25 m² | 1 150,85 € | 94,78 € |
| 3 × 3 m | 9,00 m² | 1 414,93 € | 94,78 € |
| 3,5 × 3 m | 10,50 m² | 1 461,61 € | 94,78 € |
| 4 × 3 m | 12,00 m² | 1 703,02 € | 94,78 € |
| 4 × 4 m | 16,00 m² | 2 087,14 € | 94,78 € |
Au catalogue
Sur notre boutique en direct usine, avec 17 références couvrant toute réparation porte sectionnelle industrielle, de 14,99 € à 1 999 €. Nous fabriquons ces portes à Noyarey, en Isère, ce qui nous permet de fournir les pièces d'origine sans passer par un réseau de distribution.
17,99 € les dix en 111 mm, soit 1,80 € l'unité, et 34,99 € les dix en 193 mm, soit 3,50 € l'unité. Le modèle de 193 mm équipe les portes à grande levée. Vérifiez la longueur de l'axe avant de commander, les deux ne sont pas interchangeables.
Non, sauf à disposer de l'outillage professionnel de mise en tension, facturé 1 999 € à notre catalogue. Les ressorts restent chargés porte fermée et libèrent une énergie considérable. Ce geste relève d'un intervenant équipé et formé, sans exception.
Non. Un panneau acier de 42 mm double paroi déformé par un choc a perdu sa planéité et son guidage, et nous ne proposons pas de section isolée. Selon l'ampleur du dommage, le remplacement complet de la porte est souvent la solution la plus économique.
Non. Nos 13 références de pièces pour la porte de garage sectionnelle sont exclusivement de la motorisation et de l'électronique : moteurs, rails, émetteurs, digicodes, cellules et batterie. Aucun ressort, câble, roulette, charnière ni joint n'y figure.
Non, il se remplace. Un rail cintré remis en service détruit les roulettes neuves en quelques semaines et déporte le tablier à chaque cycle. Redresser une pièce de guidage revient à traiter le symptôme en laissant la cause en place.
Nos cotes catalogue partent avec suivi de livraison par téléphone, pièces détachées comprises, depuis notre usine de Noyarey. Commander en direct évite l'attente d'un approvisionnement de réseau, qui est souvent le vrai délai sur une porte industrielle immobilisée.
