Pour installer une porte sectionnelle industrielle Ridéal, contrôlez d'abord que la référence livrée, la baie et le type de levée correspondent à la commande. Posez ensuite les rails verticaux et horizontaux, assemblez les panneaux avec leurs galets, installez l'arbre, les câbles et les dispositifs de sécurité selon la notice propre au modèle, puis vérifiez l'équilibrage manuel avant de raccorder la motorisation et ses commandes. Ne corrigez jamais un défaut d'équilibrage avec le moteur : toute intervention sur des ressorts ou câbles sous tension et tout raccordement électrique doivent être confiés à une personne compétente.
Deux portes qui se ressemblent de face peuvent demander des rails, une levée et une motorisation différents. La première étape n'est donc pas de percer : c'est de faire correspondre la commande, la baie, les colis et la notice.
Une porte sectionnelle industrielle ne se pose pas à partir d'une méthode universelle. La largeur et la hauteur du passage ne suffisent pas à définir le montage. La retombée de linteau, les écoinçons, la profondeur libre, le type de levée, la position de l'arbre et la motorisation modifient l'ordre de certaines opérations comme les points de fixation.
Commencez par relever la référence de la porte et celle de la notice livrée. Vérifiez ensuite les dimensions inscrites sur le dossier de commande, le sens de pose et la présence des colis annoncés. L'objectif est de repérer une erreur de référence ou une pièce manquante avant que le premier rail soit ancré.
La vidéo Ridéal ci-dessous montre la logique générale pour installer une porte sectionnelle industrielle. Elle aide à reconnaître les sous-ensembles, mais ne remplace pas la notice du modèle reçu. Les cotes d'implantation, la visserie adaptée au support, les couples de serrage et les réglages de ressorts doivent provenir de cette notice et du dossier technique de la porte.
Avant de continuer, sécurisez la zone de travail. Aucun véhicule, aucune palette et aucune circulation ne doivent traverser la baie. Prévoyez un moyen de levage adapté et ne travaillez pas seul sur les pièces longues ou encombrantes.
Le rail ne corrigera ni un mur hors d'aplomb, ni un sol en pente, ni une retombée de linteau insuffisante. Mesurez la baie réelle et comparez-la au dossier de commande.

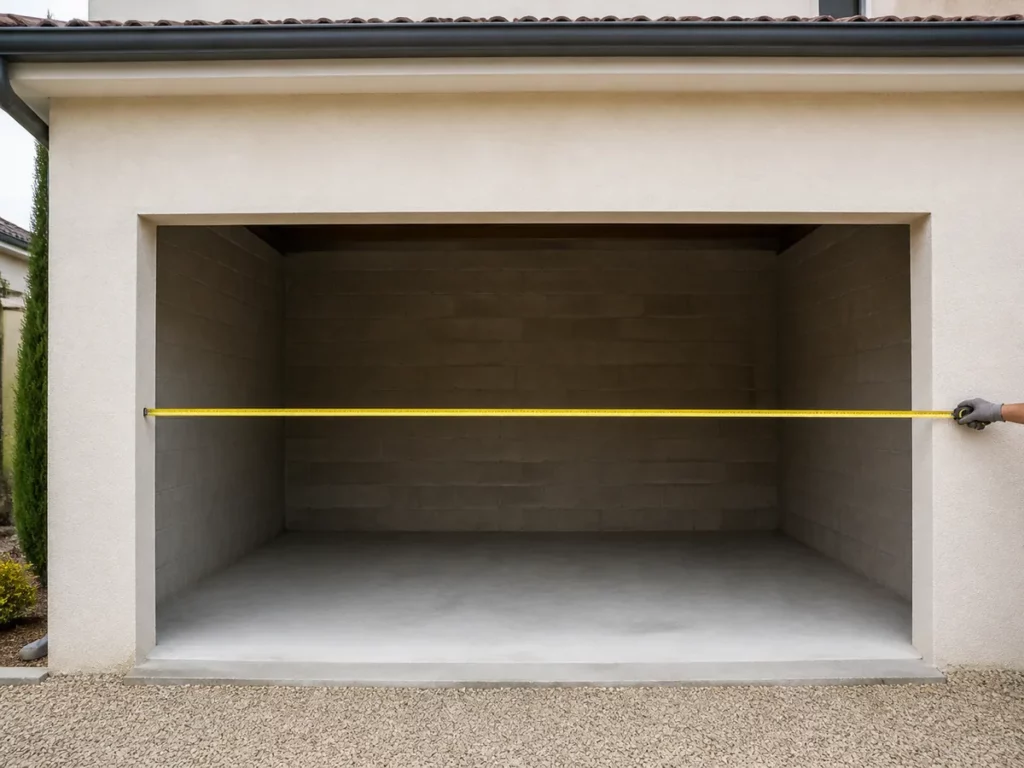

Pour installer une porte sectionnelle industrielle sur une base saine, mesurez la largeur et la hauteur en plusieurs points, puis retenez les écarts au lieu de seulement noter une moyenne. Contrôlez les deux montants à l'aplomb, le linteau au niveau et le sol sur toute la ligne de fermeture.
Mesurez aussi ce qui entoure la baie. Les écoinçons doivent laisser la place aux montants verticaux, aux fixations et aux organes prévus. La retombée de linteau doit correspondre au type de levée commandé. La profondeur libre doit accueillir les rails horizontaux, leurs suspentes et le mouvement complet du tablier, sans croiser une poutre, un réseau, un luminaire ou une porte intérieure.
Le support compte autant que la cote. Béton, maçonnerie pleine, structure métallique et bardage rapporté ne reçoivent pas la même fixation. La quincaillerie d'assemblage fournie avec la porte n'est pas nécessairement la fixation du bâtiment. Choisissez les ancrages selon la nature et l'état du support, les prescriptions du dossier technique et les efforts à reprendre. En cas de support fissuré, friable ou non identifié, arrêtez-vous avant de percer.
Tracez ensuite un axe de baie et des repères de niveau communs aux deux côtés. Ces lignes serviront à comparer les rails entre eux. Cette précaution évite l'erreur classique qui consiste à poser chaque montant par rapport à son mur : si les murs ne sont pas symétriques, les rails ne le seront pas non plus.
| Contrôle | Ce qu'il faut comparer | Point d'arrêt |
|---|---|---|
| Largeur et hauteur | Baie réelle et dossier de commande | Cote incompatible avec la porte livrée |
| Aplomb et niveau | Montants, linteau et sol | Écart impossible à reprendre selon la notice |
| Écoinçons et linteau | Encombrement des rails et type de levée | Obstacle dans la zone de pose |
| Profondeur libre | Rails, suspentes et course du tablier | Réseau, poutre ou équipement en conflit |
| Support | Nature, état et ancrages prescrits | Support fragile ou non identifié |
L'inventaire évite de confondre une pièce droite et une pièce gauche. Le traçage commun aux deux montants évite de construire deux demi-portes qui ne se rejoignent pas.
Regroupez les composants par fonction : rails verticaux, courbes, rails horizontaux, suspentes, panneaux, charnières, supports de galets, arbre, tambours, câbles, ressorts, motorisation, commandes et sécurités. Repérez les pièces droite et gauche ainsi que les sachets de visserie. Ne mélangez pas la visserie d'assemblage avec les ancrages du bâtiment.

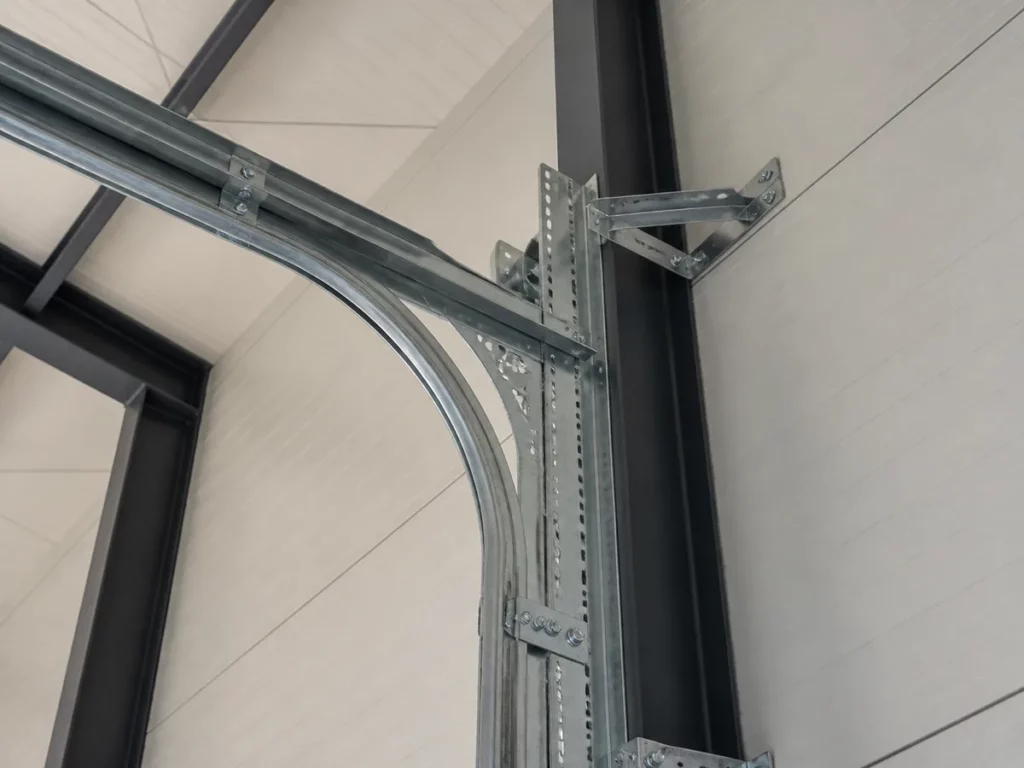

Présentez les montants verticaux à blanc sur les repères. Contrôlez leur écartement, leur aplomb et leur niveau relatif avant le serrage définitif. Un montant vertical mais décalé en hauteur par rapport à l'autre crée déjà une géométrie fausse.
Assemblez les courbes et les rails horizontaux dans le sens indiqué par la notice. Soutenez-les pendant la mise en place : leur poids ne doit pas tirer sur les premiers ancrages verticaux. Posez les suspentes sur une structure capable de reprendre les efforts, puis contrôlez le parallélisme, les diagonales et la continuité de roulement.
Ne forcez jamais l'alignement en serrant une fixation. Si une jonction forme une marche, si un rail vrille ou si les diagonales divergent, desserrez et cherchez la cause : erreur droite-gauche, repère de niveau incorrect, support irrégulier ou assemblage inversé. Un rail contraint peut sembler acceptable à vide et devenir un point dur sous le poids du tablier.

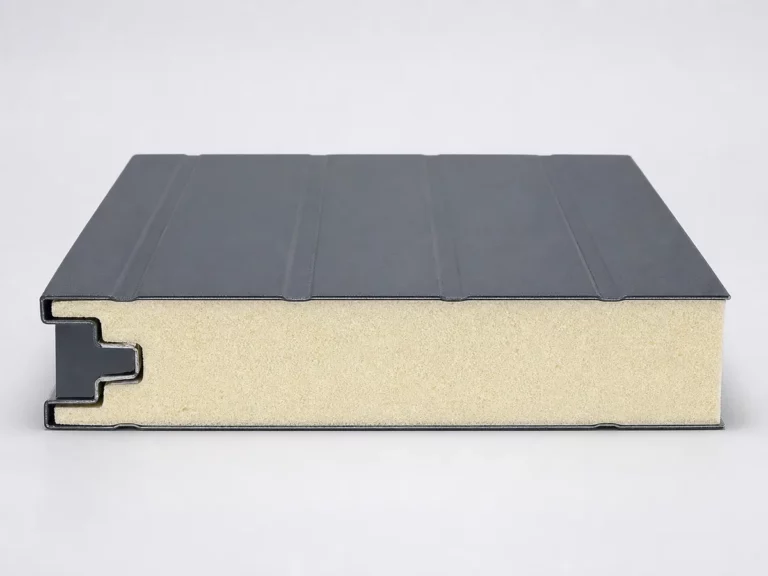

Le panneau bas donne la ligne de départ à tout le tablier. S'il n'est pas de niveau, les panneaux suivants reproduisent le défaut jusqu'au linteau.
Identifiez les panneaux avant de les déplacer. Le panneau bas porte le joint inférieur et les pièces prévues pour les câbles ; le panneau haut reçoit les supports adaptés à la fermeture contre le linteau. Les panneaux intermédiaires doivent rester dans l'ordre indiqué. Protégez leurs chants et leur finition pendant la manutention.
Placez le premier panneau dans les rails et mettez-le de niveau avec la méthode prévue par la notice. Ne compensez pas un sol irrégulier en inclinant le tablier. Posez les supports et les galets sans les bloquer dans une position extrême. Un réglage trop serré augmente les frottements ; un réglage trop lâche laisse le tablier battre dans les rails.
Ajoutez les panneaux l'un après l'autre, en sécurisant chaque élément avant de lâcher la manutention. Assemblez les charnières conformément au repérage du kit et contrôlez les jeux entre panneaux. Gardez les doigts éloignés des articulations : les lignes de jonction deviennent des zones de pincement dès que le tablier commence à se déplacer.
Avant de faire fonctionner la porte, vérifiez que chaque galet est engagé, que les charnières sont dans le bon sens, que les fixations sont présentes et que le tablier reste centré. Si les panneaux coincent, revenez à la géométrie des rails et à la position des galets.
L'arbre à ressorts équilibre le poids du tablier. Les câbles transmettent cet effort des tambours vers la porte. Une erreur ici ne se corrige pas avec un moteur plus puissant.
Présentez l'arbre, ses supports, ses tambours et les autres organes dans l'orientation indiquée par la notice. Vérifiez le côté de chaque tambour et le cheminement prévu pour les câbles. Un câble doit rester dans sa gorge, suivre un parcours libre et travailler symétriquement avec celui du côté opposé.
Le montage mécanique de ces éléments doit être distingué de leur mise sous tension. Dès qu'un ressort est armé ou qu'un câble reprend le poids du tablier, l'énergie accumulée rend toute correction dangereuse. N'improvisez ni le nombre de tours, ni la position des cônes, ni la tension d'un câble. N'utilisez pas d'outil de fortune et ne desserrez pas un tambour pour rattraper un tablier de travers.
Si votre équipe n'est pas formée à cette opération, faites réaliser la tension et le réglage par une personne compétente. Même règle si le câble sort de sa gorge, si un ressort présente un dommage, si une console bouge ou si la porte monte plus vite d'un côté. Coupez l'accès à la zone et ne tentez pas de retenir le tablier à la main.
Le résultat attendu est simple à décrire : les câbles restent correctement positionnés et tendus de façon cohérente, le tablier monte sans se mettre en biais et l'effort des ressorts équilibre la porte. En revanche, les valeurs permettant d'obtenir ce résultat sont propres à la porte livrée. Elles doivent venir de sa notice, de son étiquette ou de son dossier de fabrication.
Cette séparation entre résultat et réglage protège aussi le matériel. Une motorisation montée sur une porte mal équilibrée peut masquer le défaut pendant quelques cycles, puis solliciter anormalement l'arbre, les supports et l'entraînement. Le contrôle manuel précède donc toujours le raccordement du moteur.
Le moteur entraîne une porte déjà fonctionnelle ; il ne doit ni lever un tablier mal équilibré, ni vaincre un point dur dans les rails.
Avant tout essai, assurez-vous que les fixations prévues sont serrées, que les outils ont été retirés des rails et que personne ne se trouve sous le tablier. Désaccouplez ou n'installez pas encore la motorisation afin de sentir uniquement le comportement mécanique de la porte.

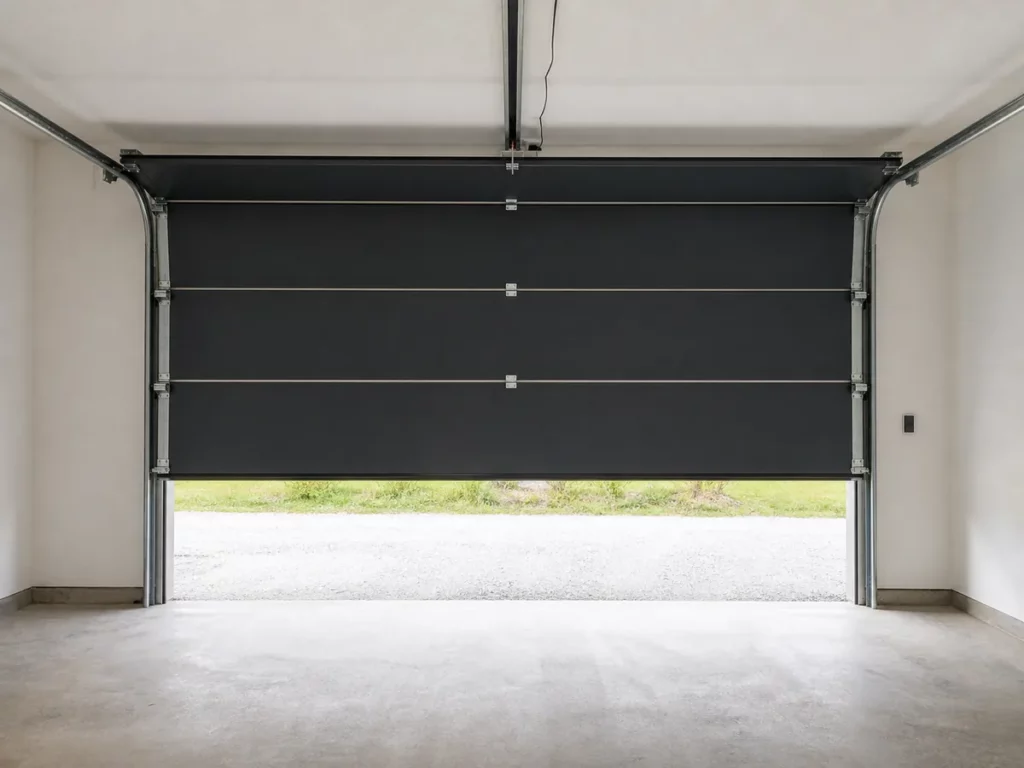

Manœuvrez la porte lentement sur sa course. Observez les galets dans les montants, les courbes et les rails horizontaux. Écoutez les frottements, surveillez les câbles et vérifiez que le tablier reste de niveau. Faites les contrôles de maintien aux positions indiquées dans la notice, sans stationner sous la porte.
Une porte équilibrée se manœuvre sans effort anormal et ne part pas brutalement vers le haut ou vers le bas. Un mouvement saccadé, un côté qui devance l'autre, un câble qui se détend, un galet qui frotte fortement ou un tablier qui refuse de tenir constituent des points d'arrêt. Ne branchez pas le moteur pour voir si le problème disparaît.
| Observation pendant l'essai | Cause à rechercher | Décision |
|---|---|---|
| Point dur au même endroit | Rail contraint, jonction ou galet mal réglé | Arrêter et corriger la géométrie |
| Tablier qui monte de travers | Câbles, tambours ou niveaux dissymétriques | Interdire la manœuvre et faire contrôler |
| Porte qui retombe ou remonte seule | Équilibrage incorrect | Faire régler les ressorts par une personne compétente |

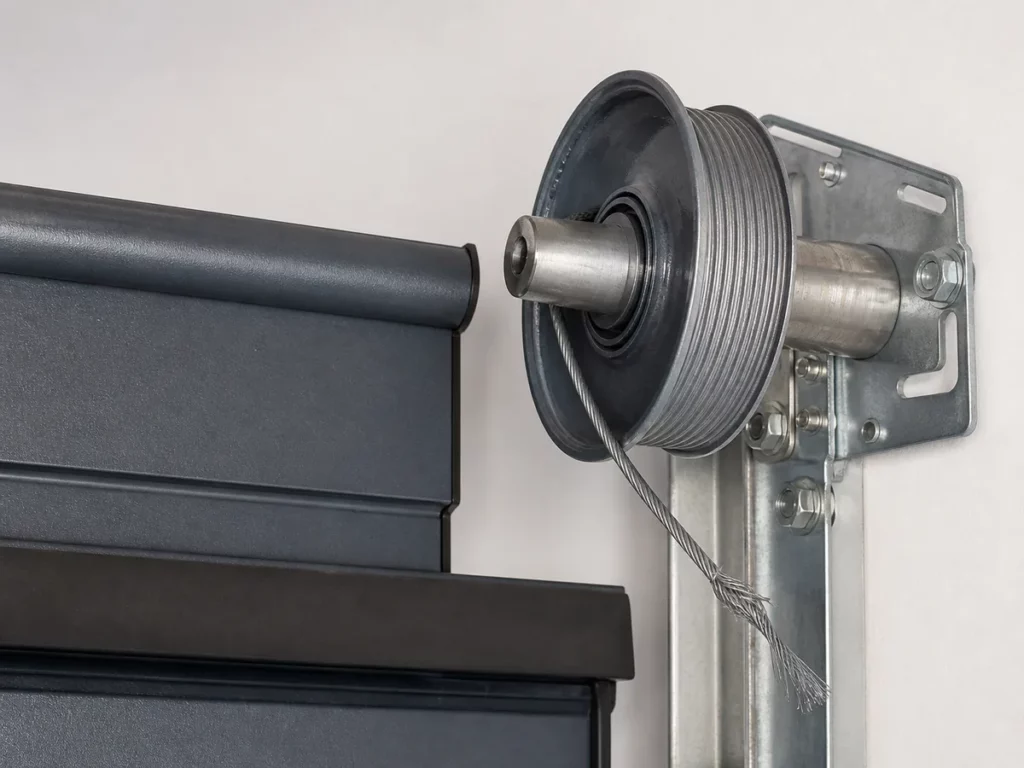

| Câble détendu ou hors gorge | Cheminement ou tension incorrecte | Sécuriser la zone, ne pas intervenir sous tension |
| Course fluide et symétrique | Géométrie cohérente | Poursuivre avec les contrôles de la notice |
La tension d'alimentation et la logique de commande dépendent de la motorisation réellement livrée et de l'installation du bâtiment. Le nom de la gamme ne suffit pas.
Installez la motorisation dans la position prévue, avec son support et son dispositif de manœuvre de secours. Vérifiez l'alignement de l'entraînement avec l'arbre. Une liaison montée en contrainte transmet des efforts parasites aux paliers et ne corrigera jamais une porte qui fonctionne mal en manuel.
Identifiez ensuite la plaque signalétique du moteur et le schéma du coffret. Une porte industrielle peut recevoir des configurations électriques différentes. Ne déduisez pas la tension à partir d'une photo, d'une autre porte ou d'une habitude de chantier. Le circuit, la protection, le sectionnement et le raccordement doivent correspondre au matériel livré et être réalisés par une personne compétente.
Raccordez les commandes et sécurités prévues : arrêt, montée, descente, arrêt d'urgence, dispositif de sécurité du bord inférieur, cellules ou contact de portillon lorsqu'ils font partie de la configuration. Le principe de fonctionnement, impulsion ou action maintenue, doit correspondre au dossier de la porte. Ne shuntez jamais une entrée de sécurité pour terminer un essai.
Programmez les fins de course et les paramètres selon la notice de la motorisation. Commencez les essais dans une zone dégagée, avec une personne au poste de commande et une autre en observation, hors de la trajectoire. Vérifiez le sens de rotation avant une course complète. Si l'ordre montée provoque une descente, coupez l'alimentation et corrigez selon le schéma au lieu de poursuivre.
Terminez par plusieurs manœuvres complètes et par le test individuel de chaque sécurité. La commande doit être compréhensible, l'arrêt accessible et la manœuvre de secours utilisable. Pour approfondir le choix de l'alimentation et du coffret, consultez notre guide du moteur de porte sectionnelle industrielle.
Une porte qui a effectué une montée et une descente n'est pas encore réceptionnée. La fin de chantier doit valider la mécanique, les sécurités, la commande et les documents.
Contrôlez la fixation. Passez en revue les montants, les suspentes, les supports d'arbre et la motorisation. Aucune fixation ne doit manquer, se déplacer ou reposer sur un support incertain.
Contrôlez la course. Le tablier doit rester centré, les galets suivre les rails sans choc et les câbles rester dans leurs gorges. Recherchez toujours l'origine d'un bruit nouveau.
Contrôlez les joints. La fermeture doit être régulière au sol, sur les côtés et au linteau sans écraser exagérément le tablier contre ses appuis. Ne rattrapez pas un défaut de baie avec une fin de course trop basse.
Contrôlez chaque sécurité séparément. Un arrêt d'urgence qui fonctionne ne prouve pas qu'une cellule ou un bord sensible fonctionne. Testez chaque dispositif dans les conditions prévues par sa notice et consignez le résultat.
Contrôlez la commande de secours. L'utilisateur doit savoir couper l'alimentation et actionner le dispositif manuel sans se placer dans une zone dangereuse.
Nettoyez la zone. Retirez les cales, vis, chutes et emballages proches des rails.
Remettez les documents. Notice, schémas, références, consignes d'utilisation et relevé des essais doivent suivre la porte. Conservez aussi les documents associés à la norme produit EN 13241 présentée par le ministère de la Transition écologique.
Planifiez l'entretien. La mise en service n'efface pas les contrôles périodiques. Sur les lieux de travail, l'arrêté du 21 décembre 1993 prévoit notamment un dossier de maintenance et des vérifications périodiques des rails, galets, charnières, fixations, systèmes d'équilibrage et équipements de sécurité. Notre guide de maintenance d'une porte automatique aide à organiser ces contrôles sans les confondre avec une intervention sous tension.
Ce n'est pas recommandé. Les panneaux, rails et arbres sont encombrants, et certaines opérations exposent à une chute de charge ou à l'énergie des ressorts. Prévoyez une équipe et des moyens de manutention adaptés. La tension des ressorts, les interventions sur câbles sous tension et le raccordement électrique doivent être confiés à une personne compétente.
Il n'existe pas de durée fiable sans connaître la dimension, le type de levée, le support, les accès, la motorisation et l'expérience de l'équipe. Planifiez la pose à partir de la notice et du chantier réel, puis ajoutez le temps des essais de sécurité et de la réception.
Il faut au minimum les outils de mesure et de traçage, le matériel de perçage adapté au support, des clés et embouts correspondant à la visserie, des moyens d'accès et de manutention adaptés, ainsi que les équipements de protection prévus pour le chantier. La notice de la porte complète cette liste avec les outils spécifiques.
Cela dépend du moteur et du coffret réellement livrés. Lisez la plaque signalétique et le schéma électrique ; ne choisissez pas l'alimentation à partir du seul type de porte. Le circuit et les protections doivent être définis et raccordés par une personne compétente.
Avant la motorisation, la porte doit se déplacer manuellement sans point dur, rester de niveau et ne pas partir brutalement vers le haut ou vers le bas aux positions de contrôle prévues par la notice. Si elle retombe, remonte seule ou se met de travers, n'utilisez pas le moteur et faites contrôler l'équilibrage.
Non si vous n'êtes pas formé et équipé pour cette intervention. Les ressorts et câbles peuvent stocker ou transmettre une énergie importante. Sécurisez la zone, immobilisez la porte et faites intervenir une personne compétente ; ne desserrez pas un tambour et ne tentez pas de retenir le tablier à la main.
Non. La vidéo montre la logique générale et aide à reconnaître les composants. Les cotes de pose, l'ordre exact, les fixations, les serrages, le réglage des ressorts, les fins de course et les essais viennent de la notice correspondant à la référence livrée.
