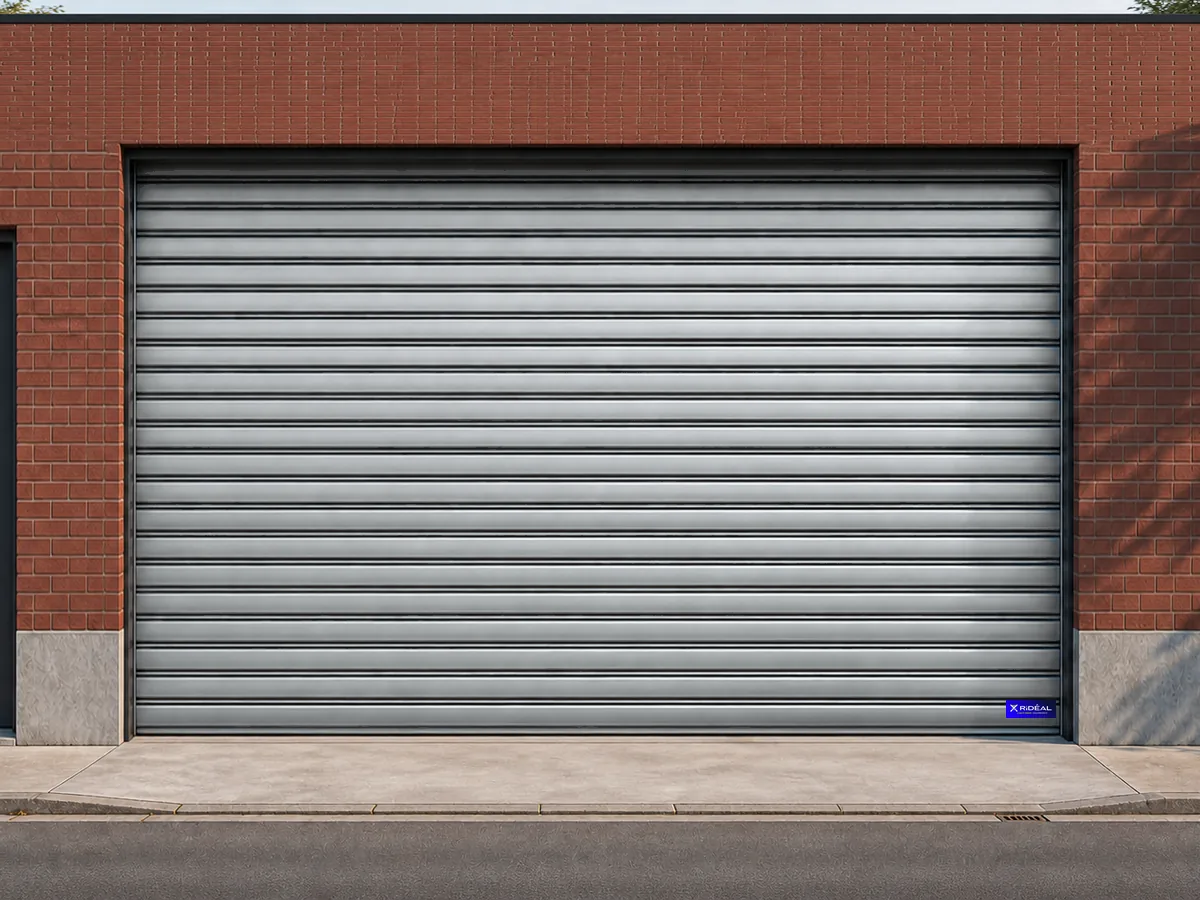

Rideau métallique à lame bombée 5 × 3 m — lame P97 9/10

Rideau métallique lame bombée 5000×3000 : dimensions et configuration

Rideau métallique lame bombée 5000×3000 — profil P97 9/10, lame à lame bombée; passage utile en largeur de 4880 mm; passage utile en hauteur de 2600 mm. Consultez également rideaux métalliques.

La cote la plus large du site, résumée

• 4 880 mm de largeur réellement dégagée. Deux références seulement atteignent ce chiffre sur l’ensemble du catalogue rideau : ce modèle et sa jumelle micro-perforée. Toutes les autres plafonnent à 4 380 mm.
• 2 600 mm sous linteau. Le tablier est fabriqué en 3 000 mm de hauteur, l’axe d’enroulement en absorbe 400.
• 1 707,27 € pour 15,00 m², soit 113,82 € le mètre carré. Deuxième meilleur ratio des dix-huit cotes à lame bombée.
• Seule cote bombée du catalogue sans équivalent isolé. Les dix-sept autres ont leur version DP106, pas celle-ci.
• Moteur central 220 V compris. À 15 m² de tablier, la manœuvre manuelle n’est plus proposée sur le site.

Élargir fait grossir le rouleau, et le catalogue le montre

Sept cotes à lame bombée mesurent 3 000 mm de hauteur fabriquée. Elles ne dégagent pourtant pas toutes la même hauteur de passage, et l’écart n’a rien d’aléatoire.

Les cinq cotes de 2,5 à 4 m de large conservent 2 650 mm sous linteau. Les deux plus larges, ce 5 × 3 m et le 4,5 × 3 m, tombent à 2 600 mm. Cinquante millimètres de moins, pour une hauteur de tablier strictement identique.

L’explication tient au dimensionnement : sur 5 m de portée, l’axe et le tablier enroulé réclament plus de place en haut de la baie que sur 3 m. Le catalogue en mesure la conséquence, cinquante millimètres de passage en moins, et c’est le vrai prix de la largeur. Il se paie en centimètres de hauteur, pas en euros.

À retenir avant de commander : vérifiez la hauteur libre au-dessus de l’ouverture. Sur cette cote, l’ouverture dégagée est de 4 880 × 2 600 mm, et c’est cette valeur qui compte, jamais les 5 000 × 3 000 mm annoncés au titre.

Ce que 4,88 m de passage rend possible, et son angle mort

Cette cote s’adresse aux locaux qui doivent absorber une circulation de front : quai de chargement, atelier avec deux allées, concession, garage double profond, hangar de matériel. Sur toute la gamme, aucune autre cote ne dégage plus de 4,5 m.

Son angle mort est thermique. Si le local est chauffé, cette cote n’a pas de réponse isolée : le plus large DP106 du catalogue est le 4,5 × 3 m à 3 647,98 €, qui dégage 4 380 mm. Il faut donc arbitrer entre 500 mm de passage et l’isolation, ou passer par le configurateur sur mesure.

Deuxième point à trancher tôt : à 15 m² de tablier, la manœuvre manuelle n’existe pas au catalogue. La motorisation n’est pas une option de confort ici, c’est la seule manœuvre proposée, et elle est dans le prix.

Ce que coûte le dernier mètre de largeur

Chaque tranche de 500 mm de passage supplémentaire revient à un peu plus de 90 €, soit environ 180 € le mètre gagné. C’est la progression la plus douce de la gamme bombée, et elle plaide pour prendre large tant que la façade le permet.

Trois profils à cette cote, et un absent

Le détail qui compte à cette taille : passer de la micro-perforée à la bombée coûte 96,20 €, moins de 6 % du prix. Sur les cotes étroites, l’écart se justifie mal. Sur 5 m de portée, la raideur du profil galbé est exactement ce qu’on achète.

Questions récurrentes sur les grandes largeurs

Faut-il un renfort ou un montant intermédiaire sur 5 m de portée ?
Rien de tel n’existe au catalogue, qui ne vend ni lame détachée, ni renfort, ni axe séparé. Le rideau part de l’atelier complet, dimensionné pour cette portée, lame finale SP130 à serrure comprise.

Pourquoi 400 mm d’enroulement ici et 350 sur les cotes étroites ?
Parce qu’un tablier de 5 m de large occupe plus de volume une fois roulé. Les cinq formats de 3 m de haut moins larges gardent 2 650 mm de passage, celui-ci descend à 2 600 mm.

Peut-on avoir cette largeur en isolé ?
Pas au catalogue standard. La série DP106 s’arrête au 4,5 × 3 m, à 3 647,98 €. Au-delà, la commande passe par le sur mesure.

Fabriqué à Noyarey en Isère · suivi de livraison par téléphone · garantie 2 ans · conformité CE selon EN 13241 · méthode de prise de cotes · livraison offerte en France métropolitaine · 06 63 38 59 77 de 8h à 18h.

Les repères décisifs pour rideau métallique lame bombée 5000×3000

Pour contrôler rideau métallique lame bombée 5000×3000, mesurez l’ouverture en plusieurs points, examinez les appuis et repérez les alimentations ou obstacles proches. Les valeurs publiées restent celles de cette référence précise. Elles ne doivent pas être remplacées par celles d’une cote voisine ou d’un autre profil.

Caractéristiques à conserver dans le relevé. Dimensions du rideau (largeur × hauteur) : 5000 × 3000 mm — 5 × 3 m; Dimensions de baie requises : 4880 × 2600 mm; Largeur de passage utile : 4880 mm; Hauteur de passage utile : 2600 mm; Surface du tablier : 15,00 m². Pour rideau métallique lame bombée 5000×3000, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de rideau métallique lame bombée 5000×3000 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de rideau métallique lame bombée 5000×3000 sans remplacer les documents fournis avec le produit ni les vérifications de pose.

Rideau métallique lame bombée 5000×3000 : les derniers points à confirmer

Rideau métallique lame bombée 5000×3000 conserve les dimensions, le profil et la manœuvre indiqués sur cette fiche. Le relevé doit distinguer la cote de fabrication du passage réel disponible après l’installation des coulisses et de l’axe.

Pour rideau métallique lame bombée 5000×3000, la largeur, la hauteur et l’espace d’enroulement doivent figurer sur le même croquis. Cette lecture limite le risque de valider isolément une dimension qui ne correspondrait pas au gabarit du chantier.

Avant la commande de rideau métallique lame bombée 5000×3000, confirmez également la nature du support, le sens de pose et l’accès nécessaire à la maintenance. Une valeur absente doit être demandée, jamais reprise d’une cote voisine.

La validation finale de rideau métallique lame bombée 5000×3000 relie donc les mesures de la baie, le passage attendu et les conditions de manœuvre. Ces quatre repères complètent les comparaisons tarifaires déjà présentes sur la fiche.
