Rideau métallique isolé 3 × 3 m — lame DP106

Rideau métallique isolé 3000×3000 : dimensions et configuration

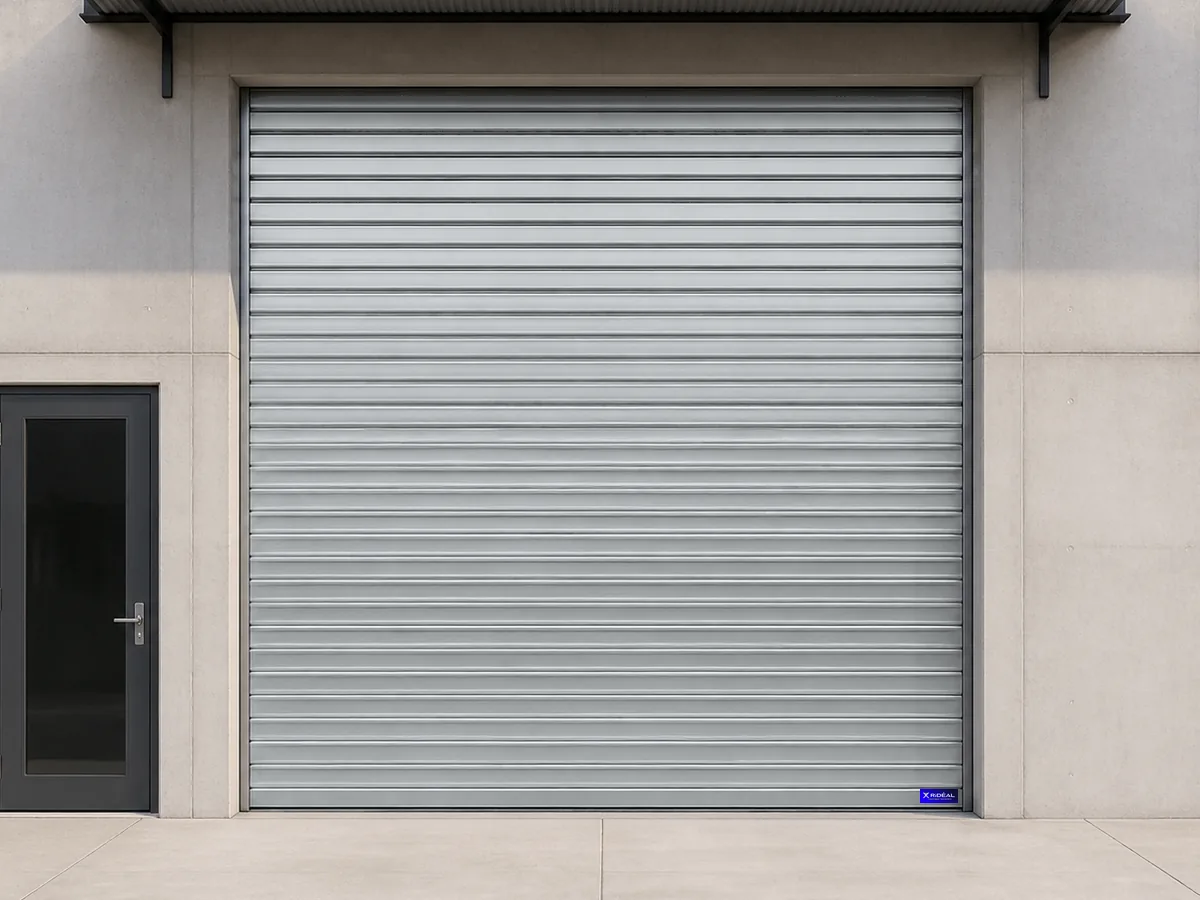

Rideau métallique isolé 3000×3000 — profil DP106, lame isolée; passage utile en largeur de 2880 mm; passage utile en hauteur de 2600 mm. Consultez également rideaux métalliques.

Mesurer le passage avant de choisir le profil

Le prix de 2 577,60 € porte sur une fermeture de 9,00 m². Le ratio obtenu est de 286,40 € par mètre carré. En dimensions, le rideau annonce 3 m par 3 m, avec 2880 mm réellement dégagés dans le sens horizontal.

Ce format occupe 3000 mm en largeur commerciale mais ne dégage que 2880 mm. Les douze centimètres manquants ne sont pas une tolérance, ils correspondent à l’emprise latérale des coulisses.

La cote verticale sans approximation

Cette lame isolée laisse 2600 mm sous son mécanisme et mobilise 400 mm sur les 3000 mm nominaux. À dimensions égales, la microperforée publie 2650 mm. Le profil DP106 réduit donc le gabarit vertical de 50 mm.

Ce que change le dessin du tablier

Une DP106 traite la fermeture et la barrière thermique dans un même tablier. Le bénéfice vise les locaux où la température intérieure compte réellement dans l’exploitation.

Le tablier DP106 reçoit un moteur central 220 V inclus dans les 2 577,60 €. Cette donnée écarte une lecture du prix comme fermeture seule. Avant la pose, il faut réserver le raccordement électrique et la zone utile aux interventions.

Ce que coûte le changement de format

Dans cette famille, le voisin de 2,8 m sur 3 m coûte 2 468,72 €. La présente dimension se situe à 108,88 € de plus pour 0,60 m² davantage. L’équipement reste comparable.

Les variantes réellement publiées

Autour de cette DP106 carrée, le catalogue affiche lame pleine P116 à 973,76 €, soit 1 603,84 € de moins, lame micro perforée P116 Rubis à 1 117,44 €, soit 1 460,16 € de moins, et lame bombée P97 9/10 à 1 170,42 €, soit 1 407,18 € de moins. Les dimensions restent 3 m par 3 m sur chaque produit cité. L’écart tarifaire ne vient donc pas d’une baie plus grande, mais des profils et de leur configuration publiée.

Lame finale, pose et enroulement

Une SP130 avec serrure complète ce tablier DP106. L’implantation se décline en tableau ou en applique, et l’enroulement peut aller vers l’intérieur ou l’extérieur. Avant commande, il faut confronter chaque possibilité au support, à la retombée et au dégagement disponible.

La production de ce modèle isolé est annoncée en France, dans l’usine de Noyarey en Isère. Le produit porte la conformité CE et une garantie de 2 ans. Ces informations restent attachées à sa fiche propre.

Valider le modèle sans oublier le passage

Pour valider ce rideau isolé, le projet doit accepter 2880 mm dans le sens horizontal et 9,00 m² de tablier. Il doit également prévoir l’actionnement motorisé. La DP106 traite alors la fonction thermique recherchée.

Valider les dimensions et la sécurité de rideau métallique isolé 3000×3000

Avant de valider rideau métallique isolé 3000×3000, contrôlez la largeur, la hauteur, l’aplomb et la réserve autour de l’ouverture. Le relevé doit aussi tenir compte de la manœuvre et de l’accès futur aux composants. Ces vérifications relient les données du catalogue aux contraintes concrètes du chantier.

Caractéristiques à conserver dans le relevé. Dimensions du rideau (largeur × hauteur) : 3000 × 3000 mm — 3 × 3 m; Dimensions de baie requises : 2880 × 2600 mm; Largeur de passage utile : 2880 mm; Hauteur de passage utile : 2600 mm; Surface du tablier : 9,00 m². Pour rideau métallique isolé 3000×3000, ces données doivent être lues ensemble. Isoler une seule valeur risquerait de masquer une contrainte de pose, de fonctionnement ou de passage.

La validation de rideau métallique isolé 3000×3000 doit enfin couvrir la manœuvre choisie, les dégagements du mécanisme et l’accès nécessaire à la maintenance. Le support doit recevoir les fixations prévues sans compromettre le guidage. Si une cote ou une condition de montage reste absente, elle doit être confirmée avant la commande plutôt que déduite d’une autre fiche.

La présentation officielle de la norme produit EN 13241, publiée par le ministère chargé de la Construction, permet de situer le cadre applicable aux portes et portails industriels et commerciaux. Elle complète la lecture de rideau métallique isolé 3000×3000 sans remplacer les documents fournis avec le produit ni les vérifications de pose.
