Rideaux métalliques
En bref
Les dimensions annoncées des rideaux standards correspondent au passage de baie, largeur × hauteur, en pose en applique et enroulement intérieur. Le hors-tout de fabrication, coulisses et enroulement compris, est indiqué séparément sur chaque fiche. Pour une pose en tableau, le dimensionnement doit être vérifié séparément ; il ne faut pas sélectionner automatiquement la taille supérieure du catalogue.
Sauf mention contraire, les prix cités dans cet article sont hors taxes (HT). Les cartes « Au catalogue » et le panier affichent le prix TTC, TVA de 20 % comprise.
Le mode de pose ne se choisit pas le jour du chantier. Il se choisit au moment de la commande, parce qu'il fixe la largeur du tablier, donc la référence, donc le prix.
Un rideau métallique ne se rattrape pas sur place. Le tablier arrive à une largeur donnée, les coulisses à une longueur donnée, et rien de tout cela ne se recoupe au chantier. Si vous avez commandé une référence calculée pour une pose en tableau et que vous décidez, échafaudage monté, de fixer les coulisses sur la façade, le tablier sera trop étroit. Il n'y a pas de solution intermédiaire, il y a un retour.
Les références du catalogue de notre catalogue portent toutes le même attribut de pose : tableau ou applique. Le produit accepte effectivement les deux. Mais la cote à commander, elle, n'est pas la même dans les deux cas, et c'est exactement là que se joue la pose rideau métallique.
Ce guide part de là. D'abord ce que chaque mode fait à votre passage et à votre budget, chiffré sur notre propre catalogue. Ensuite le déroulé réel du montage, dans l'ordre où il se fait, avec la ligne à laquelle il faut s'arrêter.
Les standards au passage annoncé sont calculés en applique, enroulement intérieur.
Les dimensions annoncées des rideaux standards correspondent au passage de baie, largeur × hauteur, en pose en applique et enroulement intérieur. Le hors-tout de fabrication, coulisses et enroulement compris, est indiqué séparément sur chaque fiche.
En applique, les coulisses et l’enroulement se placent autour de l’ouverture. En tableau, les organes peuvent occuper une partie de la baie : utilisez une configuration vérifiée pour ce mode de pose. N’appliquez pas une déduction universelle aux cotes du catalogue.
Le hors-tout est calculé pour conserver la baie annoncée, sans imposer de choisir une référence plus large.
Le passage de baie annoncé est conservé. L’encombrement de fabrication est calculé séparément pour chaque profil.
Les références manuelles doivent être validées sur la largeur, la hauteur et la surface hors tout calculées. Les 3 passages validés dans les versions manuelle et P116 motorisée présentent un écart médian de 256,76 € HT. Ce montant compare des rideaux complets, pas un moteur seul. Le format 3 × 3 m de passage est proposé avec moteur central 220 V, pas en manuel.
| Passage commandé | Mode de pose | Manœuvre | Hors-tout calculé | Prix produit HT |
|---|---|---|---|---|
| 3 000 × 3 000 mm | En applique | Moteur central 220 V | 3 120 × 3 350 mm | 1 282,85 € HT |
Une surface de passage seule ne suffit pas à valider une manœuvre manuelle.
Le configurateur contrôle notamment la largeur, la hauteur et la surface hors tout. Les références manuelles validées sont indiquées ci-dessous. Un format plus grand doit faire l’objet d’une vérification complète : ne remplacez pas vous-même une manœuvre manuelle par un moteur sans valider le système.
Pour compléter votre choix : notre article sur la surface et la cadence · le relevé des 75 prix du catalogue.
| Passage manuel validé | Largeur de passage | Hauteur de passage | Surface de passage | Prix HT |
|---|---|---|---|---|
| 2,50 × 2,50 m | 2 500 mm | 2 500 mm | 6,25 m² de passage | 887,15 € HT |
| 2,50 × 3,00 m | 3 000 mm | 3 000 mm | 7,50 m² de passage | 946,39 € HT |
| 2,80 × 3,00 m | 3 000 mm | 3 000 mm | 8,40 m² de passage | 997,11 € HT |
Au catalogue · prix TTC
Un rideau métallique se monte du fixe vers le mobile. Les coulisses passent en premier, et c'est l'étape sur laquelle se joue tout le reste du chantier.
Le déroulé ne se discute pas beaucoup : coulisses, supports d'axe, axe, tablier, lame finale, motorisation, réglages, essai. Chaque étape s'appuie sur la précision de la précédente, et la première commande toutes les autres.
Une coulisse posée de travers ne se voit pas à l'œil nu. Elle se voit trois semaines plus tard, quand le tablier frotte d'un côté, quand une lame sort de sa glissière, ou quand le moteur force en fin de descente. L'outil de contrôle n'est pas le mètre, c'est le niveau, et il s'utilise sur les deux coulisses avant tout serrage définitif.

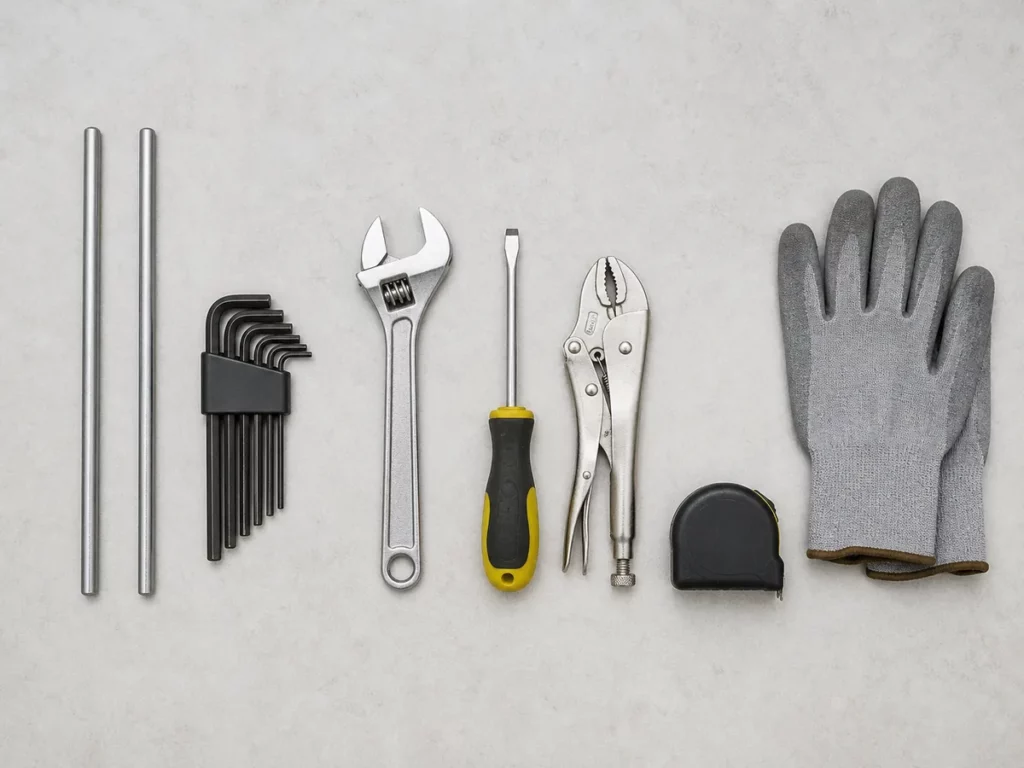

C'est aussi la raison pour laquelle une pose rideau métallique se prépare au sol. Sortez toutes les pièces, alignez-les dans l'ordre du montage, vérifiez qu'il ne manque rien avant de percer le premier trou. Un aller-retour au magasin en milieu de chantier, échafaudage en place, coûte plus cher qu'une demi-heure de préparation.
Le linteau porte l'axe et le tablier enroulé. C'est la pièce la plus sollicitée de l'ensemble, et c'est celle qu'on regarde le moins. Vérifiez qu'il est sain, qu'il est bien porteur, et que la nature du mur correspond aux chevilles dont vous disposez.
Un mur fissuré, humide ou friable ne tient pas une coulisse dans la durée. Une cloison légère non porteuse n'en tient aucune, même le premier jour. Ce contrôle prend dix minutes et il n'existe aucun rattrapage une fois le rideau monté et le tablier enroulé en haut.
Deux coulisses parfaitement d'aplomb mais pas parallèles entre elles produisent le même défaut que deux coulisses parallèles mais penchées : le tablier travaille en biais et s'use par le bord.
Marquez, percez, présentez, contrôlez, et ne serrez à fond qu'une fois les deux coulisses vérifiées l'une par rapport à l'autre. Le quart d'heure passé ici est le meilleur investissement de la journée, parce que c'est le seul défaut du chantier qui empire tout seul avec le temps.
C'est l'étape où le rideau cesse d'être un jeu de pièces et devient un ensemble sous tension. C'est aussi la seule où une erreur peut blesser.
L'axe se pose dans ses berceaux, à l'horizontale stricte, le sens d'enroulement respecté. Le tablier vient s'y accrocher lame après lame, puis l'ensemble se déroule dans les coulisses. Jusque-là, rien de dangereux, seulement du soin et de la patience.
Le moment critique arrive après. Les ressorts de compensation logés dans l'axe sont livrés bloqués par des goupilles. Ils sont là pour équilibrer le poids du tablier, ce qui veut dire qu'ils emmagasinent une énergie proportionnelle à ce poids. Retirer les goupilles, c'est libérer cette énergie d'un coup.
La règle est courte. On ne retend pas un ressort de compensation au jugé, on ne le manipule pas à main nue, et on ne démonte jamais un axe sans savoir si ses ressorts sont détendus. Sur un tablier de douze mètres carrés, l'énergie stockée n'a rien de théorique.
Deuxième règle, plus discrète : les goupilles se retirent une fois le tablier complet, pas avant. L'équilibrage a été calculé pour le poids total des lames. Le libérer sur un tablier à moitié assemblé, c'est équilibrer une charge qui n'est pas encore là.
Si vous en êtes à cette étape et que quelque chose ne se passe pas comme prévu, arrêtez-vous. Appelez le service technique au 06 63 38 59 77, tous les jours de 8 h à 18 h. C'est la seule étape de ce guide où nous vous demandons de ne pas insister seul.
Le branchement est la partie la plus simple du chantier. Les réglages de fin de course et l'essai du débrayage sont la partie qu'on bâcle le plus souvent.
Notre catalogue compte deux références de motorisation rideau : le treuil moteur GFA SI à 214,99 € et l'armoire de commande TS 971 à 455 €. Le câblage suit la notice papier livrée avec le kit, qui dépend du moteur retenu. Nous n'en donnerons pas de version raccourcie ici, parce qu'une notice de câblage ne se résume pas dans un article.
Les fins de course, en revanche, méritent qu'on y passe du temps. Elles décident de l'endroit exact où le tablier s'arrête en haut et en bas. Réglées trop haut, la dernière lame sort de sa coulisse. Réglées trop bas, le tablier force au sol et le moteur travaille contre la maçonnerie à chaque fermeture.
Le vrai test final n'est pas l'ouverture motorisée, c'est l'ouverture de secours. Essayez le débrayage le jour de la pose, pas le matin d'une coupure de courant. Un câble de déverrouillage est à 39,60 €, un coffret de déverrouillage extérieur à 80,99 €. Nous avons consacré un article entier à ce sujet parce qu'il revient plus souvent que tous les autres : le rideau bloqué le matin, et le geste à faire en premier.
Une fois l'ensemble en service, comptez une vingtaine de cycles complets dans les premiers jours, puis reprenez le serrage des fixations. Les vibrations font leur travail. Sur les portes automatiques de garage des bâtiments d'habitation, l'arrêté du 12 novembre 1990 impose deux visites d'entretien par an. Un rideau de commerce n'entre pas dans le champ de ce texte, mais la cadence reste un bon repère.
Autant le dire avant que vous ne cherchiez. Notre catalogue de pièces rideau ne contient aucune pièce de structure, et cette limite a des conséquences directes sur la façon de mener le montage.

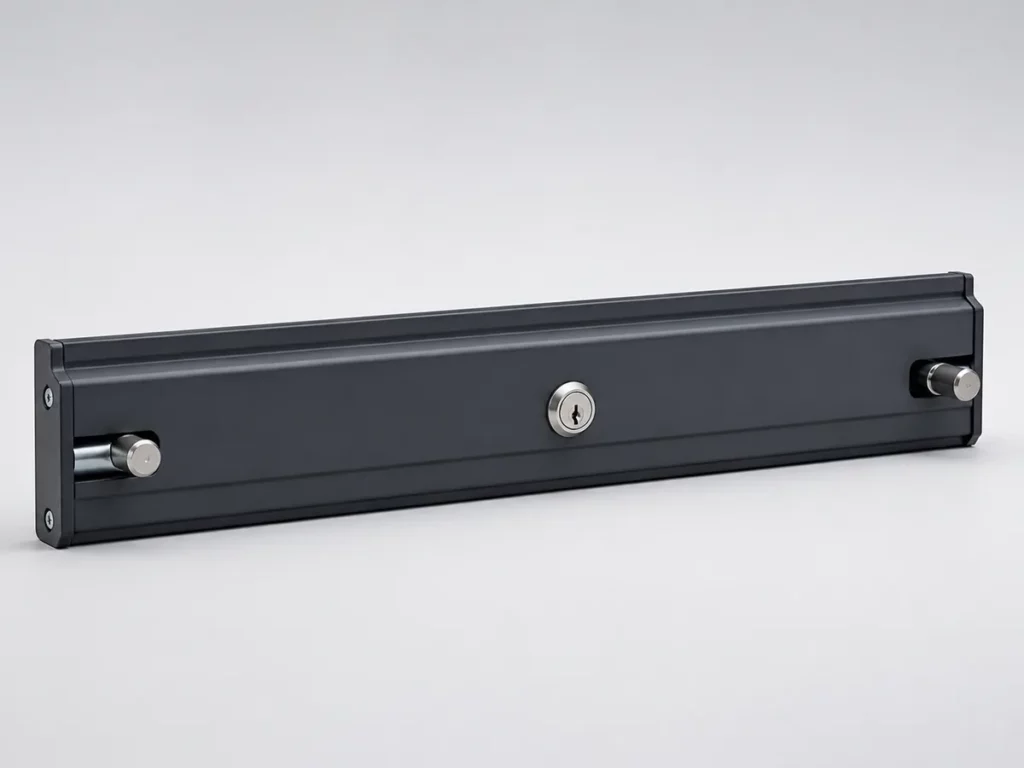

Nous ne vendons ni coulisse, ni lame de remplacement, ni lame finale, ni axe d'enroulement. Les onze références de pièces rideau du catalogue relèvent de la commande, du déverrouillage, de la sécurité, de la signalisation et de l'entretien. Rien d'autre, et il vaut mieux le savoir avant de percer.
Concrètement : si vous abîmez une coulisse en la perçant de travers, vous ne la remplacerez pas à l'unité en la commandant en ligne. Si une lame arrive marquée, la réponse passe par un contact avec nous, pas par un ajout au panier. C'est une raison de plus de tout présenter et de tout contrôler avant le serrage définitif.
Les quatre erreurs qui reviennent le plus, dans l'ordre où elles coûtent cher :
Le reste de la décision, coloris, profil de lame, cadence d'ouverture, se traite avant la commande et non pendant le montage. Nous l'avons détaillé pour les commerces dans ce qu'un commerçant doit décider, et dans quel ordre. Nos rideaux répondent à la norme produit harmonisée EN 13241:2003+A2:2016.
Au catalogue · prix TTC
Les standards de passage sont calculés en applique, enroulement intérieur. Si le chantier impose une pose en tableau, faites vérifier le dimensionnement pour conserver le passage utile souhaité.
Le prix de produit du P116 motorisé 3 × 3 m de passage est de 1 282,85 € HT. Il ne comprend pas la pose et ne permet pas de déduire un coût universel pour passer du tableau à l’applique.
Les coulisses et les supports d'axe se posent très bien en solo. L'accrochage du tablier se fait beaucoup mieux à deux, une personne guidant les lames dans les coulisses pendant que l'autre contrôle l'enroulement côté axe. La libération des ressorts ne se mène pas isolé.
Les coulisses, toujours. Elles se posent avant l'axe et avant le tablier, parce que leur aplomb et leur parallélisme conditionnent tout le fonctionnement qui suit. Le serrage définitif n'intervient qu'après avoir contrôlé les deux coulisses l'une par rapport à l'autre au niveau à bulle.
Non. Le catalogue ne contient ni coulisse, ni lame de remplacement, ni lame finale, ni axe d'enroulement. Les onze références de pièces rideau couvrent la commande, le déverrouillage, la sécurité, la signalisation et l'entretien. Pour une pièce de structure, appelez-nous au 06 63 38 59 77.
La perte éventuelle dépend des coulisses et du dimensionnement de la pose en tableau. Les dimensions annoncées des standards en applique sont déjà des dimensions de passage : ne leur retranchez pas automatiquement 120 mm.
Oui, et il faut y consacrer du temps. Une fin de course haute trop généreuse fait sortir la dernière lame de sa coulisse. Une fin de course basse trop généreuse fait forcer le tablier au sol à chaque fermeture. Essayez ensuite le débrayage de secours.
