Motorisation
En bref
Le contacteur commute la puissance du moteur à partir d'un ordre de commande. Un claquement, un silence ou une marque brune oriente le diagnostic, mais ne prouve pas seul que le composant est défectueux. Ce guide sépare les faits catalogue, les mesures du site et les limites de sécurité.
Le bouton n'alimente pas nécessairement directement le moteur.
Commencez par identifier la configuration réelle avant de comparer les références. Suivre le schéma depuis la commande jusqu'à la bobine, puis des contacts de puissance vers le moteur. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.

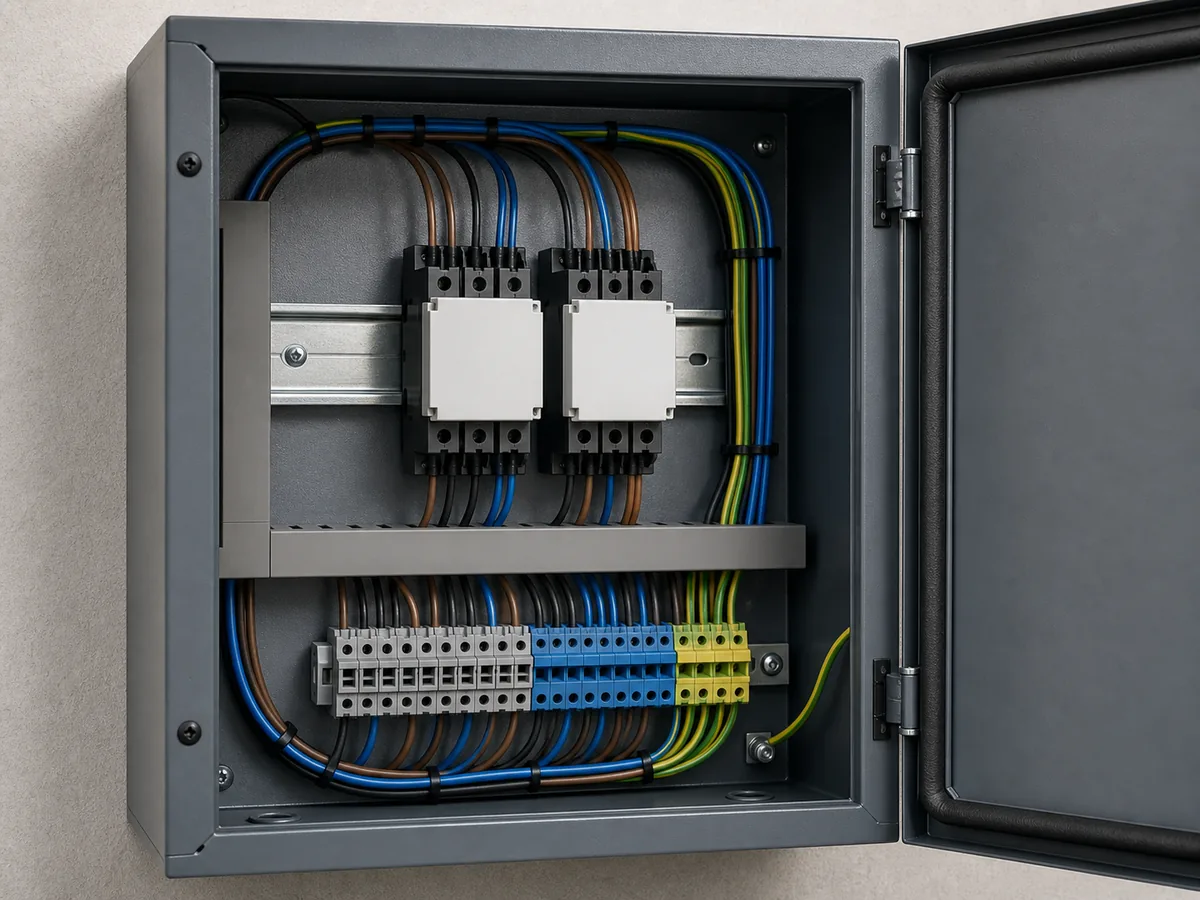

Fait vérifiable. Un coffret professionnel sépare la logique de commande de la commutation de puissance. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Identifier coffret, moteur, alimentation, bornes et référence du contacteur avant mesure. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Appliquer une tension au hasard sur une bobine peut détruire le composant ou une carte associée. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Travailler sur le schéma exact avec consignation et habilitation. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Validez ce cadrage avant la suite : une identification fausse rendrait toutes les mesures suivantes inutiles.
Sur un lieu de travail, l'arrêté du 21 décembre 1993 encadre l'entretien et les vérifications des portes automatiques et semi-automatiques. Conservez les interventions et essais dans le dossier du site.
| Point | Contrôle | Décision |
|---|---|---|
| Fonction | Suivre le schéma depuis la commande jusqu'à la bobine, puis des contacts de puissance vers le moteur. | Identifier |
| Preuve | Un coffret professionnel sépare la logique de commande de la commutation de puissance. | Conserver la source |
| Mesure | Identifier coffret, moteur, alimentation, bornes et référence du contacteur avant mesure. | Noter et photographier |
| Risque | Appliquer une tension au hasard sur une bobine peut détruire le composant ou une carte associée. | Arrêter si nécessaire |
| Choix | Travailler sur le schéma exact avec consignation et habilitation. | Valider avant usage |
Le bruit indique souvent que l'armature bouge, pas que le courant passe correctement.
La fiche produit et les mesures du site doivent décrire le même périmètre. Observer simultanément l'ordre, le mouvement mécanique et les mesures prévues par la procédure. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Des contacts usés peuvent fermer avec résistance, chauffer ou alimenter seulement une partie du circuit. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Comparer entrée et sortie sur chaque pôle avec un appareil adapté et un technicien compétent. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Répéter les ordres sur un contact qui chauffe peut dégrader le bornier et le moteur. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Couper et remplacer la cause identifiée, pas seulement le composant bruyant. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Faites relire les cotes et la référence, puis archivez la version approuvée.
L'administration présente le cadre des portes industrielles, commerciales et de garage sur la page de la norme EN 13241. La conformité concerne la fermeture complète dans sa configuration prévue.
Le silence peut venir de la commande, d'une sécurité, d'une alimentation ou de la bobine.
Une comparaison utile conserve la même cote, la même fonction et les mêmes prestations. Contrôler arrêt, clé, cellules, fins de course et alimentation de commande dans l'ordre du schéma. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Une entrée ouverte peut bloquer le mouvement parce qu'elle remplit sa fonction de sécurité. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Noter les voyants et mesurer la tension attendue à la bobine seulement dans les conditions prévues. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Ponter les sécurités pour obtenir un claquement crée un mouvement sans protection. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Localiser l'interruption avant de conclure à une bobine coupée. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Comparez les inclusions et exclusions ligne par ligne au lieu de rapprocher deux montants isolés.
| Point | Contrôle | Décision |
|---|---|---|
| Fonction | Contrôler arrêt, clé, cellules, fins de course et alimentation de commande dans l'ordre du schéma. | Identifier |
| Preuve | Une entrée ouverte peut bloquer le mouvement parce qu'elle remplit sa fonction de sécurité. | Conserver la source |
| Mesure | Noter les voyants et mesurer la tension attendue à la bobine seulement dans les conditions prévues. | Noter et photographier |
| Risque | Ponter les sécurités pour obtenir un claquement crée un mouvement sans protection. | Arrêter si nécessaire |
| Choix | Localiser l'interruption avant de conclure à une bobine coupée. | Valider avant usage |
Les deux sens peuvent utiliser des contacteurs, interverrouillages et limites différents.
Le diagnostic progresse en suivant le premier point où le comportement devient anormal. Comparer les ordres et états sans intervertir les pièces ni forcer un contact à la main. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. La fin de course basse, une sécurité ou le contacteur de descente peuvent chacun interdire le mouvement. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Relever le premier point où le signal diffère entre montée et descente. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Copier le câblage du sens qui fonctionne peut supprimer l'interverrouillage entre les deux sens. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Corriger le maillon mesuré et tester l'arrêt avant un cycle complet. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Répétez l'observation dans les mêmes conditions pour distinguer une panne reproductible d'un incident ponctuel.
La forme et le nombre de vis ne suffisent pas à choisir un contacteur.
Dans cette zone, la stabilité de la fermeture et le balisage passent avant la rapidité. Comparer tension de bobine, courant, catégorie d'emploi, pôles, auxiliaires, fixation et environnement. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Ridéal propose l'armoire TS 971 à 455 euros mais ne publie pas de contacteur seul universel. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Photographier l'étiquette et relever le schéma avant toute déconnexion. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Un composant plus gros ou une bobine de tension voisine n'est pas automatiquement substituable. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Obtenir l'équivalence écrite ou remplacer le coffret cohérent avec le moteur. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Arrêtez l'essai si le tablier dérive, si le moteur force ou si une protection ne répond pas.
Un contacteur neuf peut échouer rapidement si le moteur force ou si une borne reste desserrée.
La méthode doit laisser des mesures, des photographies et une référence que le prochain intervenant pourra relire. Examiner serrage, traces thermiques, courant moteur, fréquence des ordres et mécanique du tablier. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Le treuil moteur GFA SI est affiché à 214,99 euros et appartient à une architecture distincte. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Contrôler que le rideau se déplace librement et que les deux sens ne sont jamais commandés ensemble. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Remplacer seulement les contacts sans traiter un moteur bloqué reproduit la surintensité. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Réparer la cause, resserrer au couple prévu et documenter les mesures. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Après correction, contrôlez plusieurs cycles et consignez les positions, les arrêts et le secours.
La porte n'est pas validée parce que le contacteur colle une fois.

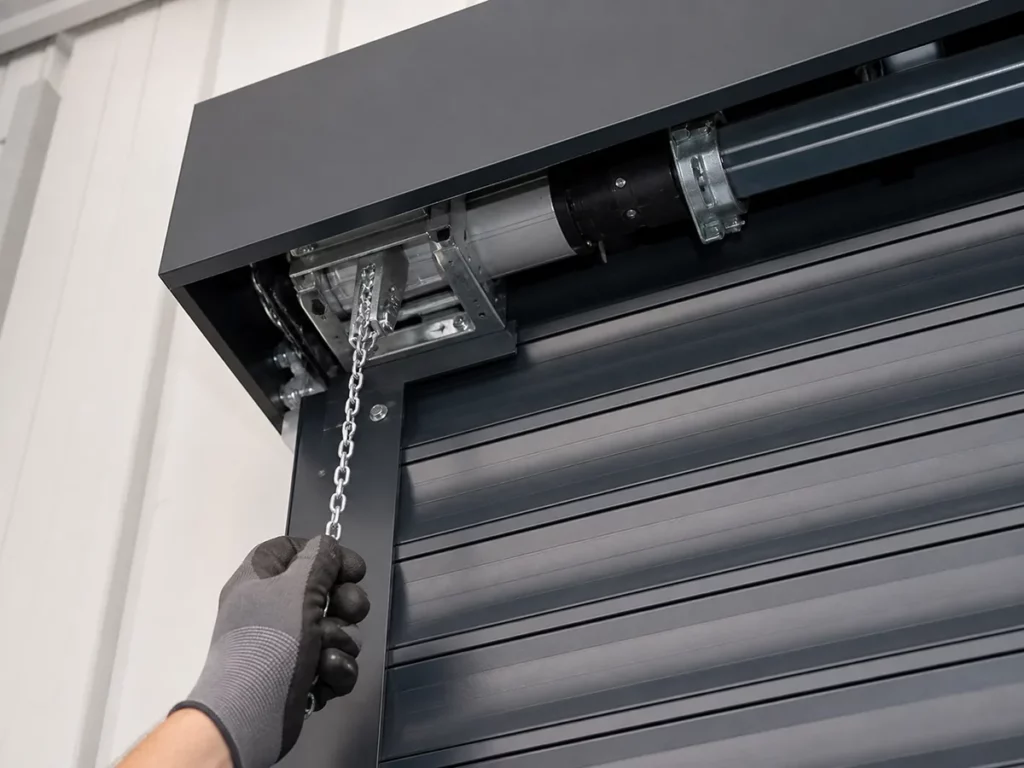

La décision finale rassemble compatibilité, sécurité, coût complet et maintenance. Tester mouvements brefs, arrêt, interverrouillage, fins de course, détection et déverrouillage. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Le dossier doit conserver la référence posée, le schéma final et la date d'intervention. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Effectuer plusieurs cycles avec une zone balisée et un observateur hors du passage. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Une inversion de sens ou un arrêt inopérant peut faire pousser le tablier contre sa butée. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Rendre l'accès seulement après des essais reproductibles. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Remettez l'accès à disposition seulement lorsque les essais sont stables et le dossier compréhensible.
Le dossier doit permettre à une autre personne de refaire le raisonnement. Conservez les références, les photographies datées, les mesures, la décision et le résultat des essais. Cette traçabilité distingue une hypothèse d'un fait vérifié.
Dans un bâtiment occupé, prévoyez le balisage, l'accès de secours et le moment de l'intervention. Une fermeture arrêtée peut gêner l'activité, mais continuer les cycles avec un défaut transforme chaque passage en essai non maîtrisé.
Comparez gauche et droite et les mêmes positions d'un cycle à l'autre. Une différence localisée oriente mieux le diagnostic qu'un bruit décrit sans position ni condition de fonctionnement.
La disponibilité d'une pièce ne prouve pas sa compatibilité. Référence, fonction, dimensions, fixation, alimentation et environnement doivent correspondre avant commande.
Après l'intervention, expliquez les signes qui imposent un nouvel arrêt : bruit nouveau, tablier incliné, lame sortie, commande incohérente, sécurité inactive ou moteur qui force.
Interrogez les utilisateurs sur le premier incident, la position de la fermeture et l'ordre qui venait d'être donné. Leur récit oriente le contrôle, mais il doit être confronté aux mesures et à un essai maîtrisé.
Nommez chaque photographie avec la date, le côté et la position ouverte ou fermée. Une image non située montre un détail, mais ne permet pas de retrouver sa place dans l'ensemble ni de comparer l'évolution.
Le chiffrage final doit distinguer fourniture, transport, déchargement, fixation, pose, alimentation, commande, protections et essais. Toute ligne absente reste inconnue tant qu'elle n'est pas confirmée par écrit.
Utilisez des instruments adaptés à la grandeur mesurée et notez l'unité. Une valeur sans unité, sans point de mesure ou sans condition de fonctionnement ne peut pas être comparée à la notice.
| Point | Contrôle | Décision |
|---|---|---|
| Fonction | Tester mouvements brefs, arrêt, interverrouillage, fins de course, détection et déverrouillage. | Identifier |
| Preuve | Le dossier doit conserver la référence posée, le schéma final et la date d'intervention. | Conserver la source |
| Mesure | Effectuer plusieurs cycles avec une zone balisée et un observateur hors du passage. | Noter et photographier |
| Risque | Une inversion de sens ou un arrêt inopérant peut faire pousser le tablier contre sa butée. | Arrêter si nécessaire |
| Choix | Rendre l'accès seulement après des essais reproductibles. | Valider avant usage |
Commencez par la cote, la configuration, la commande et la référence. Identifier coffret, moteur, alimentation, bornes et référence du contacteur avant mesure. Une vue d'ensemble empêche de choisir sur un détail isolé. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
Non. Ils proviennent d'un relevé en lecture seule du catalogue Ridéal daté du 12 août 2026. Confirmez le prix, le stock, les options et la livraison au moment de la commande. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
Non. Ajoutez supports, dégagements, alimentation, mode de commande, usage, passage utile et contraintes de maintenance. La baie ne décrit pas l'ensemble du système. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
Pas sans formation, consignation, stabilisation, habilitation et outillage adaptés. Ces organes cumulent énergie mécanique, masse suspendue et risque électrique. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
Alignez produit, dimensions, options, transport, déchargement, pose, électricité, sécurités et essais. Une ligne inconnue doit être chiffrée ou exclue explicitement, jamais supposée gratuite. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
Testez plusieurs cycles, arrêt, positions finales, détection, commande et secours selon la configuration. Le tablier doit rester droit et aucun composant ne doit chauffer ou forcer anormalement. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
Lorsque plusieurs organes sont incompatibles, déformés ou non documentés. Rendre l'accès seulement après des essais reproductibles. Comparez alors le coût complet et la disponibilité future des pièces. Pour contacteur rideau métallique, la référence et la configuration réelle restent prioritaires.
