Rideaux métalliques
En bref

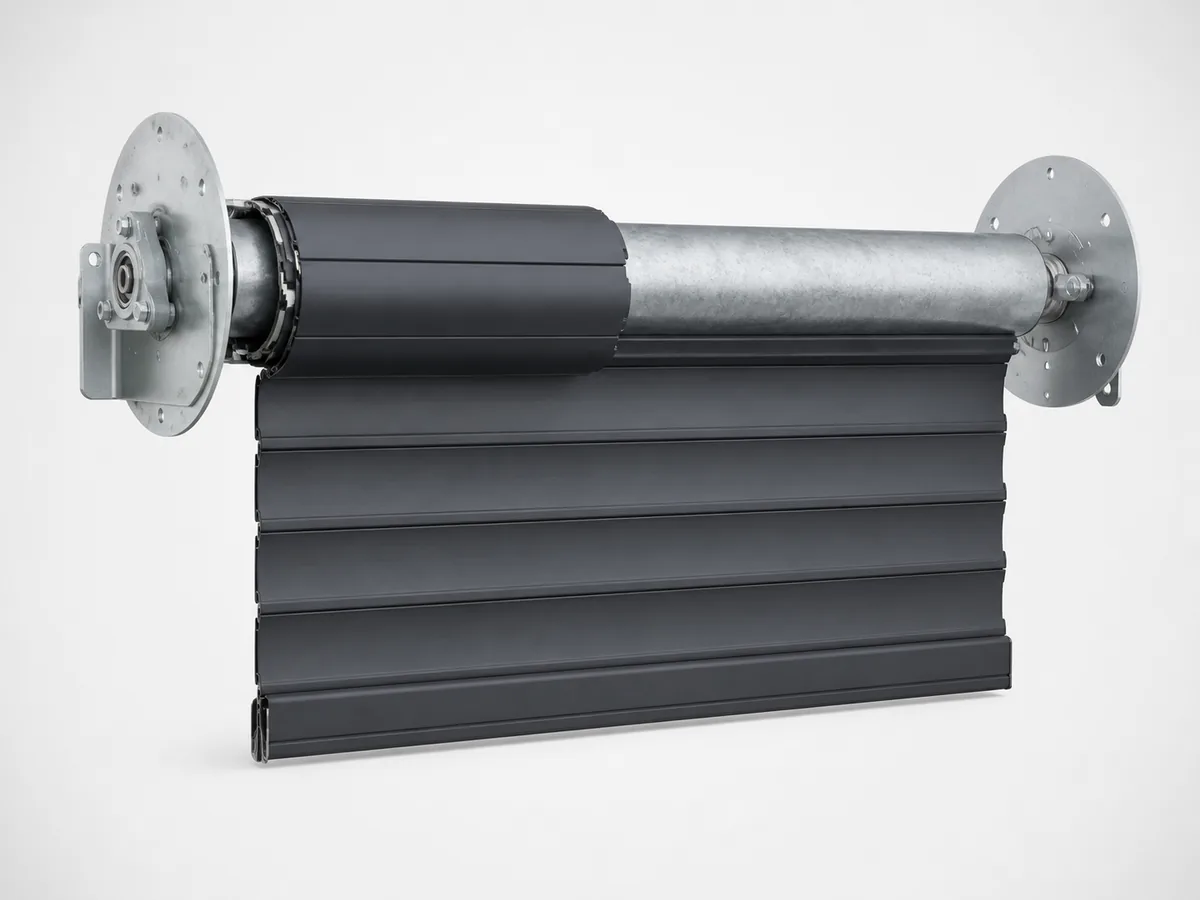

L'axe complet rassemble le tube, la compensation ou le moteur, les bobines, supports et liaisons avec le tablier. La bonne référence dépend de la largeur, de la hauteur et du profil de lame. Ce guide sépare les faits catalogue, les mesures du site et les limites de sécurité.
Le mot complet change selon que l'on parle d'un tube nu, d'un ensemble compensé ou motorisé.
Commencez par identifier la configuration réelle avant de comparer les références. Lister tube, ressorts, bobines, flasques, supports, moteur ou treuil, parachute et attaches de tablier. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Le catalogue Ridéal montre des ensembles de rideaux complets et 11 pièces, mais aucun axe complet vendu comme pièce universelle. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Photographier les deux extrémités, la plaque moteur, les supports et chaque liaison au tablier. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Commander un axe sur la longueur seule ignore le poids à lever et les appuis disponibles. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Faire écrire le contenu exact de la fourniture. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Validez ce cadrage avant la suite : une identification fausse rendrait toutes les mesures suivantes inutiles.
Sur un lieu de travail, l'arrêté du 21 décembre 1993 encadre l'entretien et les vérifications des portes automatiques et semi-automatiques. Conservez les interventions et essais dans le dossier du site.
| Point | Contrôle | Décision |
|---|---|---|
| Fonction | Lister tube, ressorts, bobines, flasques, supports, moteur ou treuil, parachute et attaches de tablier. | Identifier |
| Preuve | Le catalogue Ridéal montre des ensembles de rideaux complets et 11 pièces, mais aucun axe complet vendu comme pièce universelle. | Conserver la source |
| Mesure | Photographier les deux extrémités, la plaque moteur, les supports et chaque liaison au tablier. | Noter et photographier |
| Risque | Commander un axe sur la longueur seule ignore le poids à lever et les appuis disponibles. | Arrêter si nécessaire |
| Choix | Faire écrire le contenu exact de la fourniture. | Valider avant usage |
L'axe porte chaque lame et doit fournir le couple ou la compensation adaptée.

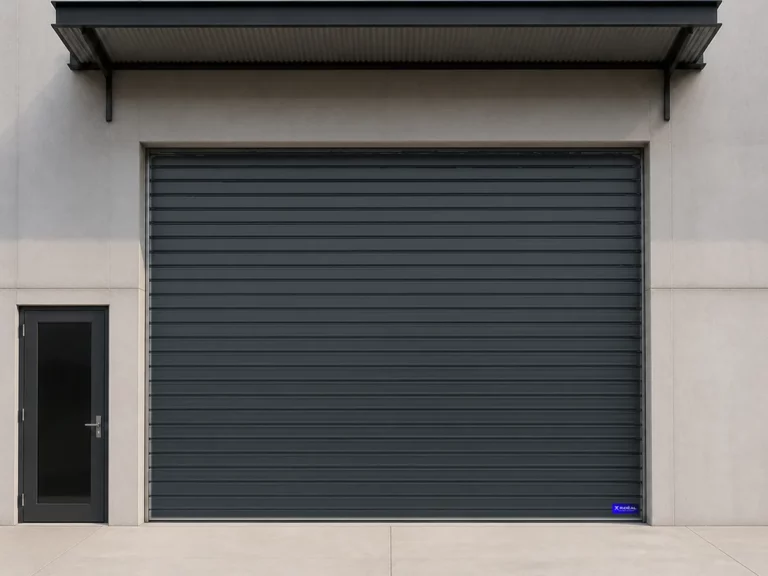

La fiche produit et les mesures du site doivent décrire le même périmètre. Identifier P116 pleine, P116 micro-perforée, P97 bombée ou DP106 isolée avant calcul. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Les prix 4 x 3 m vont de 1 141,67 euros en pleine à 3 075,39 euros en isolée, ce qui confirme des constructions très différentes. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Relever dimensions commerciales et utiles, nombre de lames, lame finale et accessoires. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Réutiliser un axe prévu pour un profil plus léger peut surcharger moteur, supports ou ressorts. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Faire dimensionner l'ensemble à partir du tablier réel. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Faites relire les cotes et la référence, puis archivez la version approuvée.
L'administration présente le cadre des portes industrielles, commerciales et de garage sur la page de la norme EN 13241. La conformité concerne la fermeture complète dans sa configuration prévue.
Au catalogue
La position du moteur modifie les supports, l'encombrement et le déverrouillage.
Une comparaison utile conserve la même cote, la même fonction et les mêmes prestations. Repérer moteur central sur l'axe ou treuil latéral, tension, couple et mode de secours. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Le treuil moteur GFA SI Ridéal coûte 214,99 euros, mais il ne remplace ni le tube ni les supports. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Relever alimentation, plaque, côté moteur, console et place disponible dans le coffre. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Adapter une motorisation sans recalcul du tablier et des supports peut déformer l'axe. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Conserver l'architecture documentée ou faire valider la transformation complète. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Comparez les inclusions et exclusions ligne par ligne au lieu de rapprocher deux montants isolés.
| Point | Contrôle | Décision |
|---|---|---|
| Fonction | Repérer moteur central sur l'axe ou treuil latéral, tension, couple et mode de secours. | Identifier |
| Preuve | Le treuil moteur GFA SI Ridéal coûte 214,99 euros, mais il ne remplace ni le tube ni les supports. | Conserver la source |
| Mesure | Relever alimentation, plaque, côté moteur, console et place disponible dans le coffre. | Noter et photographier |
| Risque | Adapter une motorisation sans recalcul du tablier et des supports peut déformer l'axe. | Arrêter si nécessaire |
| Choix | Conserver l'architecture documentée ou faire valider la transformation complète. | Valider avant usage |
L'axe ne travaille correctement que si ses deux appuis restent alignés et résistants.
Le diagnostic progresse en suivant le premier point où le comportement devient anormal. Contrôler platines, scellements, maçonnerie, faux aplomb et déformation des consoles. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Une console compatible avec un moteur ne prouve pas la capacité du support mural. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Mesurer niveaux, entraxes, épaisseurs et distance aux arêtes du support. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Resserrer un scellement dans une maçonnerie fissurée peut masquer une perte de tenue. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Faire valider la reprise d'effort avant de suspendre le nouvel axe. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Répétez l'observation dans les mêmes conditions pour distinguer une panne reproductible d'un incident ponctuel.
La coupure électrique ne supprime pas l'énergie mécanique stockée.
Dans cette zone, la stabilité de la fermeture et le balisage passent avant la rapidité. Stabiliser le tablier et identifier la compensation avant toute dépose d'attache, de support ou de moteur. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Aucune procédure universelle de tension ne peut être déduite d'une photographie. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Relever sens d'enroulement, position, référence et état sans toucher aux organes chargés. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. La libération d'un ressort ou la chute d'un axe peut provoquer un mouvement brutal. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Confier la dépose à un professionnel avec levage et outillage adaptés. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Arrêtez l'essai si le tablier dérive, si le moteur force ou si une protection ne répond pas.

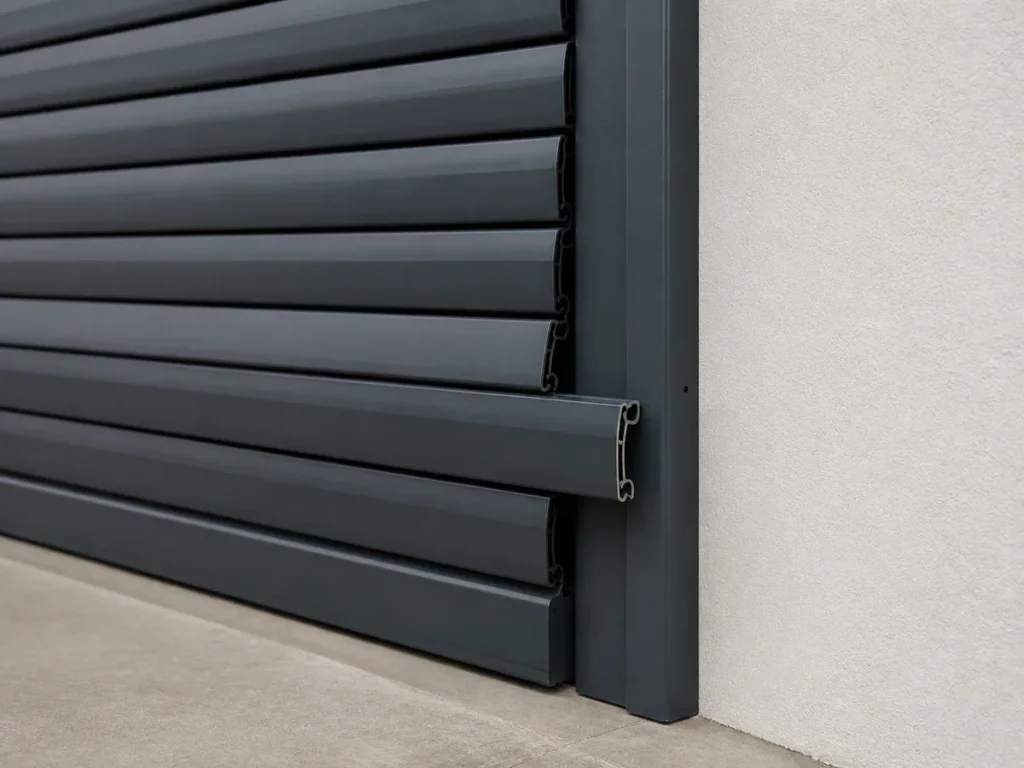

Une lame sortie de coulisse ne prouve pas que l'axe est cintré.
La méthode doit laisser des mesures, des photographies et une référence que le prochain intervenant pourra relire. Comparer niveau de l'axe, enroulement, attaches, coulisses, lame finale et équerrage du tablier. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Un rideau Ridéal perd 120 mm de passage utile en largeur, donnée à distinguer d'un décalage accidentel. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Observer le premier tour d'enroulement et les traces asymétriques sans multiplier les cycles. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Remplacer l'axe alors qu'une coulisse est déformée reproduit la sortie du tablier. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Corriger l'organe qui initie la dérive, puis contrôler l'ensemble. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Après correction, contrôlez plusieurs cycles et consignez les positions, les arrêts et le secours.
La pièce isolée reste pertinente seulement si les autres organes sont compatibles et sains.
La décision finale rassemble compatibilité, sécurité, coût complet et maintenance. Additionner diagnostic, stabilisation, levage, axe, moteur, supports, tablier, commande et essais. Une photographie ou un nom commercial ne suffit pas à prouver la compatibilité.
Fait vérifiable. Les 11 pièces Ridéal permettent certains remplacements ciblés ; l'axe complet demande un chiffrage spécifique. Les montants cités sont datés du 12 août 2026 et restent à confirmer lors de la commande.
Relevé à effectuer. Demander une liste de fourniture et les exclusions avant de comparer au rideau neuf. Inscrivez les valeurs en millimètres, photographiez la vue générale puis le détail et indiquez le côté observé.
Risque à éviter. Un devis d'axe qui oublie le tablier ou l'électricité ne représente pas un accès remis en service. Une fermeture qui se met de travers, force ou ne s'arrête plus doit être immobilisée.
Décision pratique. Choisir le périmètre le plus vérifiable et maintenable. Distinguez le produit, la pose, l'électricité et les essais afin que chaque responsabilité soit claire.
Remettez l'accès à disposition seulement lorsque les essais sont stables et le dossier compréhensible.
Le dossier doit permettre à une autre personne de refaire le raisonnement. Conservez les références, les photographies datées, les mesures, la décision et le résultat des essais. Cette traçabilité distingue une hypothèse d'un fait vérifié.
Dans un bâtiment occupé, prévoyez le balisage, l'accès de secours et le moment de l'intervention. Une fermeture arrêtée peut gêner l'activité, mais continuer les cycles avec un défaut transforme chaque passage en essai non maîtrisé.
Comparez gauche et droite et les mêmes positions d'un cycle à l'autre. Une différence localisée oriente mieux le diagnostic qu'un bruit décrit sans position ni condition de fonctionnement.
La disponibilité d'une pièce ne prouve pas sa compatibilité. Référence, fonction, dimensions, fixation, alimentation et environnement doivent correspondre avant commande.
Après l'intervention, expliquez les signes qui imposent un nouvel arrêt : bruit nouveau, tablier incliné, lame sortie, commande incohérente, sécurité inactive ou moteur qui force.
Interrogez les utilisateurs sur le premier incident, la position de la fermeture et l'ordre qui venait d'être donné. Leur récit oriente le contrôle, mais il doit être confronté aux mesures et à un essai maîtrisé.
Nommez chaque photographie avec la date, le côté et la position ouverte ou fermée. Une image non située montre un détail, mais ne permet pas de retrouver sa place dans l'ensemble ni de comparer l'évolution.
Le chiffrage final doit distinguer fourniture, transport, déchargement, fixation, pose, alimentation, commande, protections et essais. Toute ligne absente reste inconnue tant qu'elle n'est pas confirmée par écrit.
| Point | Contrôle | Décision |
|---|---|---|
| Fonction | Additionner diagnostic, stabilisation, levage, axe, moteur, supports, tablier, commande et essais. | Identifier |
| Preuve | Les 11 pièces Ridéal permettent certains remplacements ciblés ; l'axe complet demande un chiffrage spécifique. | Conserver la source |
| Mesure | Demander une liste de fourniture et les exclusions avant de comparer au rideau neuf. | Noter et photographier |
| Risque | Un devis d'axe qui oublie le tablier ou l'électricité ne représente pas un accès remis en service. | Arrêter si nécessaire |
| Choix | Choisir le périmètre le plus vérifiable et maintenable. | Valider avant usage |
Commencez par la cote, la configuration, la commande et la référence. Photographier les deux extrémités, la plaque moteur, les supports et chaque liaison au tablier. Une vue d'ensemble empêche de choisir sur un détail isolé.
Non. Ils proviennent d'un relevé en lecture seule du catalogue Ridéal daté du 12 août 2026. Confirmez le prix, le stock, les options et la livraison au moment de la commande.
Non. Ajoutez supports, dégagements, alimentation, mode de commande, usage, passage utile et contraintes de maintenance. La baie ne décrit pas l'ensemble du système. Pour axe rideau métallique complet, la référence et la configuration réelle restent prioritaires.
Pas sans formation, consignation, stabilisation, habilitation et outillage adaptés. Ces organes cumulent énergie mécanique, masse suspendue et risque électrique. Pour axe rideau métallique complet, la référence et la configuration réelle restent prioritaires.
Alignez produit, dimensions, options, transport, déchargement, pose, électricité, sécurités et essais. Une ligne inconnue doit être chiffrée ou exclue explicitement, jamais supposée gratuite. Pour axe rideau métallique complet, la référence et la configuration réelle restent prioritaires.
Testez plusieurs cycles, arrêt, positions finales, détection, commande et secours selon la configuration. Le tablier doit rester droit et aucun composant ne doit chauffer ou forcer anormalement. Pour axe rideau métallique complet, la référence et la configuration réelle restent prioritaires.
Lorsque plusieurs organes sont incompatibles, déformés ou non documentés. Choisir le périmètre le plus vérifiable et maintenable. Comparez alors le coût complet et la disponibilité future des pièces. Pour axe rideau métallique complet, la référence et la configuration réelle restent prioritaires.
